路線概要
| 路線名 | 烏丸線 |
| 事業者 | 京都市（交通局） |
| 路線距離 | 13.7キロ |
| 駅数 | 15駅 |
| 起点 | 国際会館駅（京都市左京区） |
| 終点 | 竹田駅（京都市伏見区） |
| 車両基地 | 竹田車庫 |
配線略図
烏丸線
配線写真（各駅）
K01 国際会館
国際会館駅は１面２線のホームです。

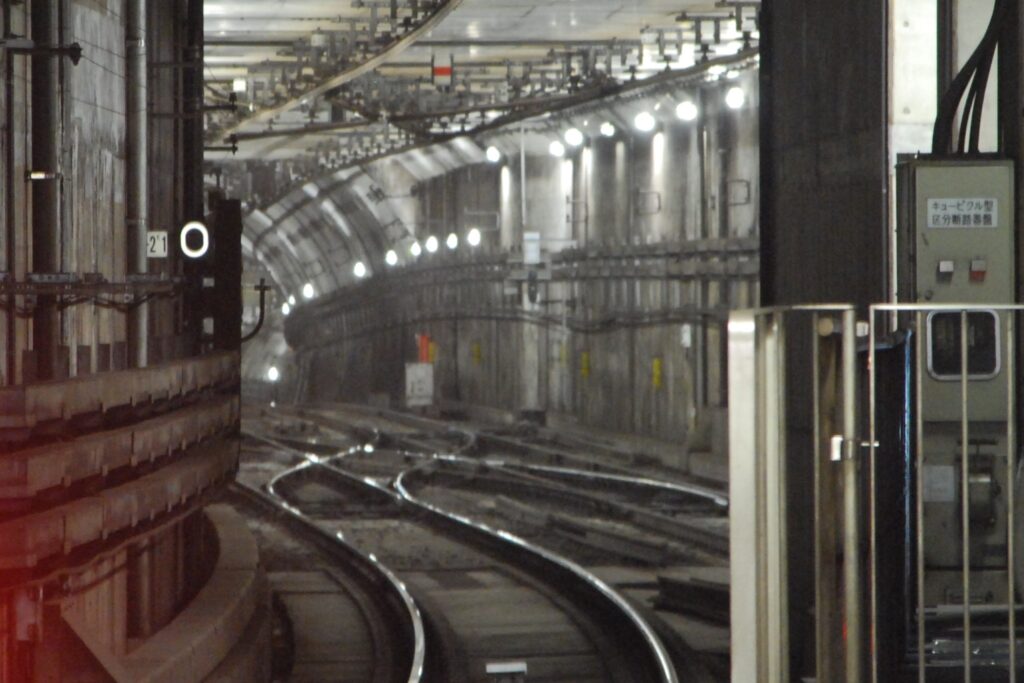

松ヶ崎方面に両渡り線があります。

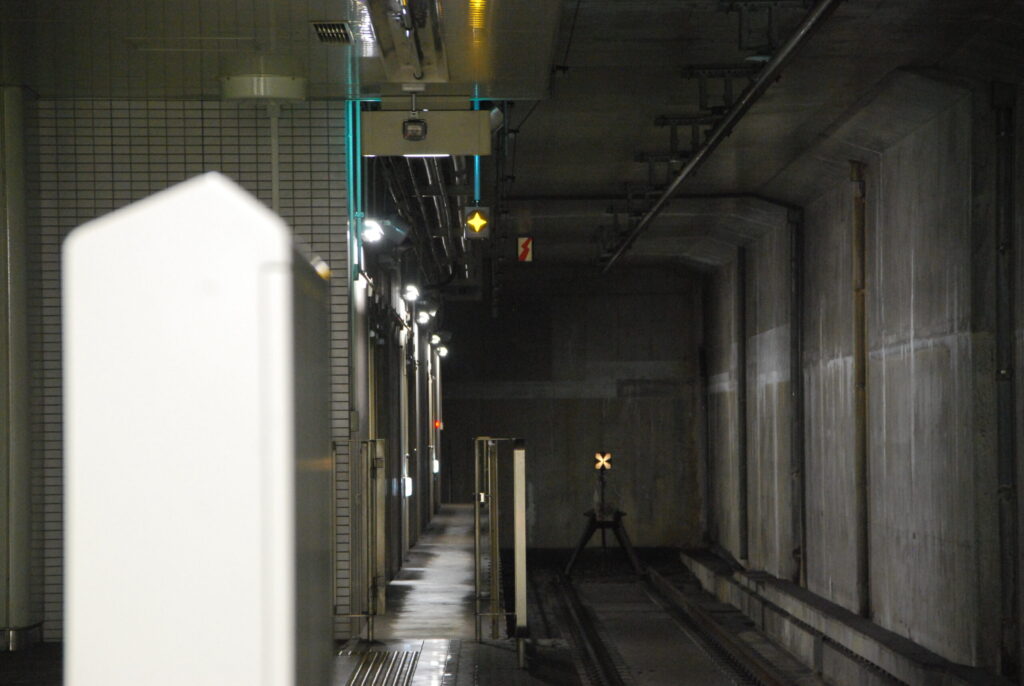

終端方
松ヶ崎・竹田 方面
K08 烏丸御池
烏丸御池駅は２面２線のホームです。

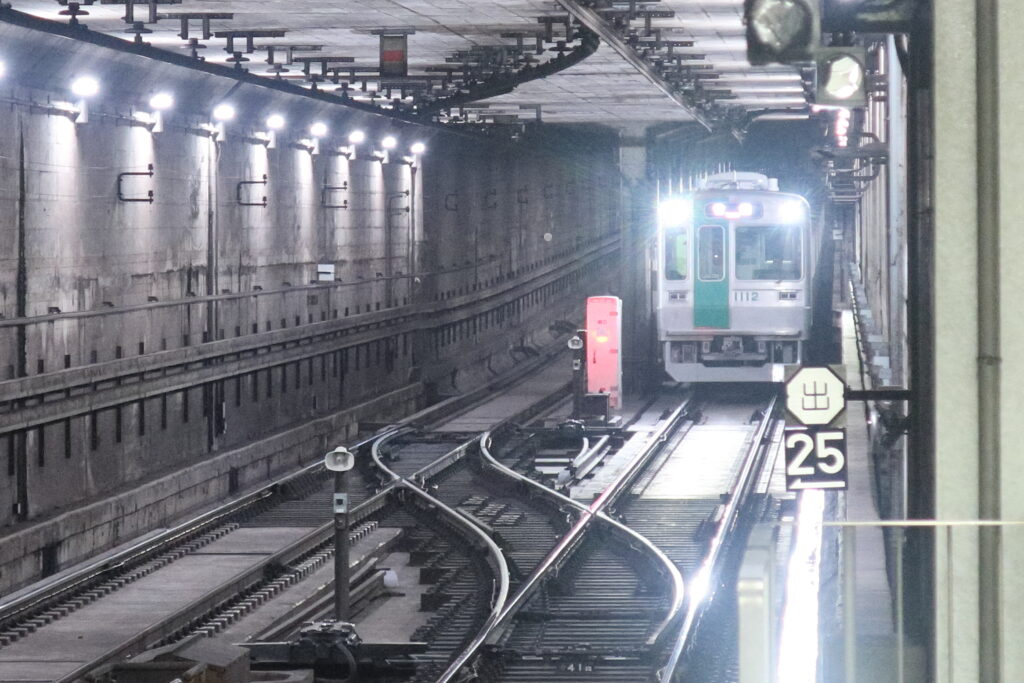

丸太町方面に片渡り線がありますが、通常ダイヤでは使用されていません。
地下鉄東西線に接続しています。
丸太町・国際会館 方面
K15 竹田
竹田駅は地下鉄烏丸線・近鉄京都線が乗り入れる、２面４線のホームです。
くいな橋方面には、両渡り線と竹田車両基地の入出庫線への分岐があります。

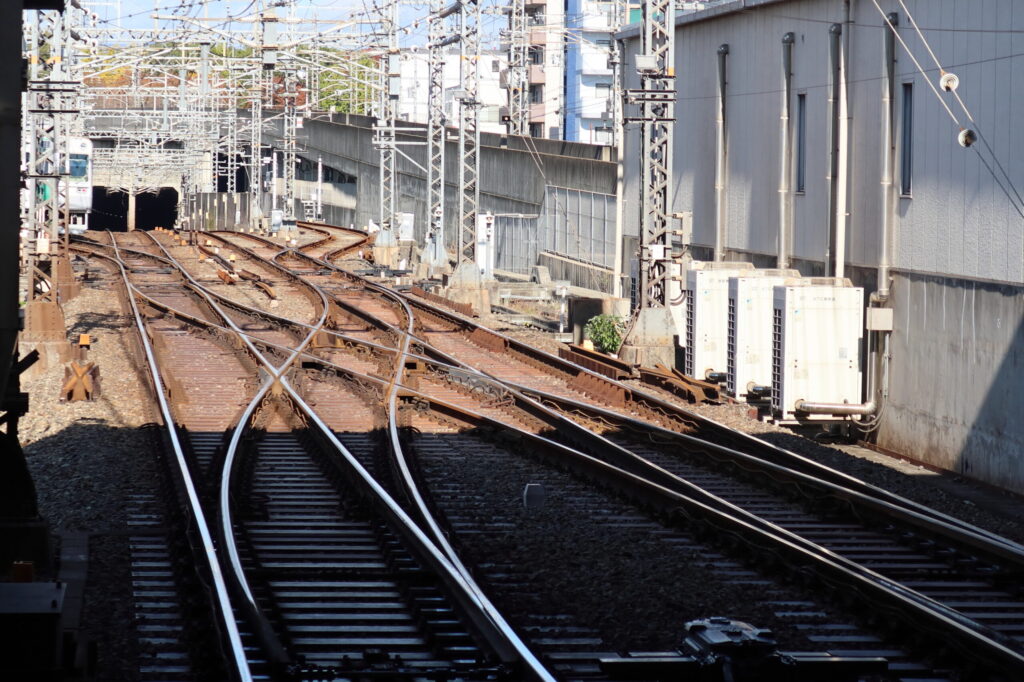

終端方面には、近鉄京都線への片渡り線が上下線にそれぞれあり、その先は両渡り線と引上線があります。
竹田止まりの車両は、２番線で乗客を降ろして引上線に入線したのち、３番線に移動して国際会館方面に折り返します。地下鉄→近鉄の直通列車は２番線に停車し、終端方面の渡り線を使用して近鉄線に渡ります。近鉄→地下鉄の直通列車は終端方面の渡り線を使用して地下鉄線に入り、３番線に停車します。
くいな橋・国際会館 方面
終端方
