【路線図/配線図】近鉄生駒線

【2026年最新版】生駒駅と王寺駅を結ぶ「近鉄生駒線」の路線図・配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。

路線概要

路線名	生駒線
事業者	近畿日本鉄道(株)
路線距離	12.4キロ
駅数	12駅
起点	王寺駅（奈良県北葛城郡）
終点	生駒駅（奈良県生駒市）
車両基地	西大寺検車区（奈良線・京都線・橿原線）

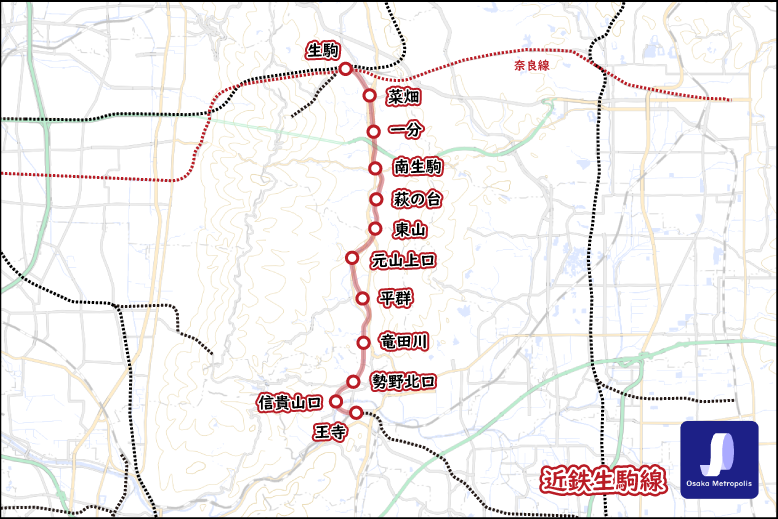

路線図

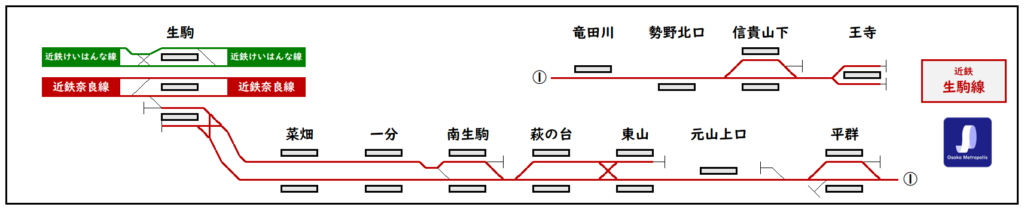

配線略図

配線図（各駅）

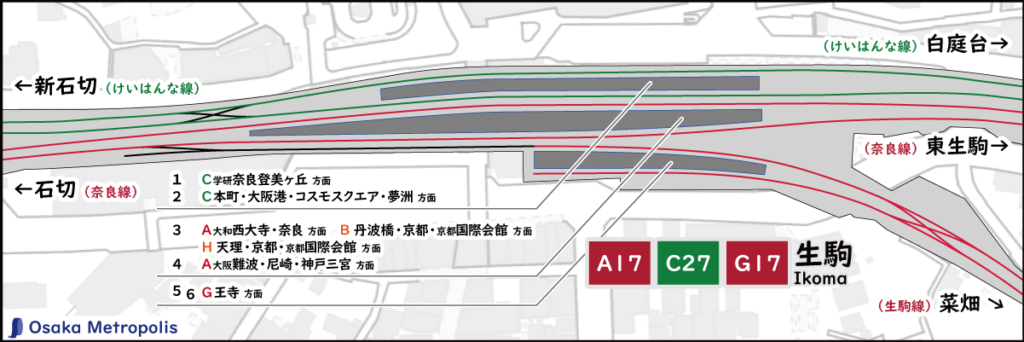

G17　生駒

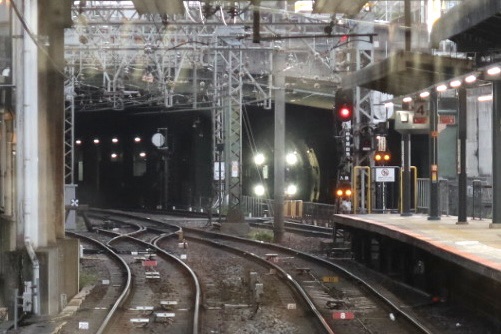

生駒駅は奈良線・けいはんな線も乗り入れている、３面６線のホームです。
線路別複々線でそれぞれ１面２線です。

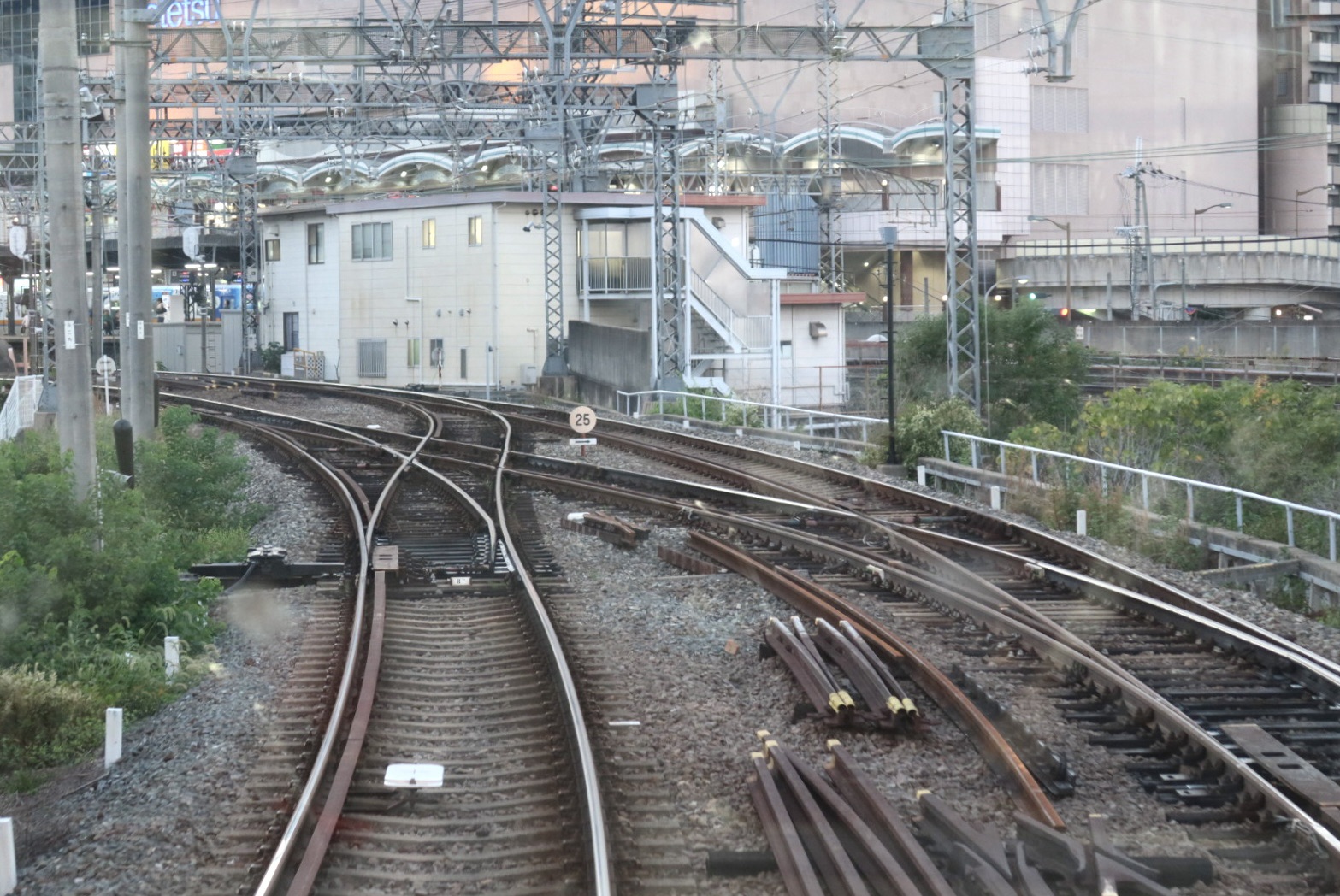

けいはんな線新石切方面に両渡り線、生駒線菜畑方面に両渡り線があります。奈良線・生駒線石切方面には両線を転線できる渡り線もあります。

G28　新王寺

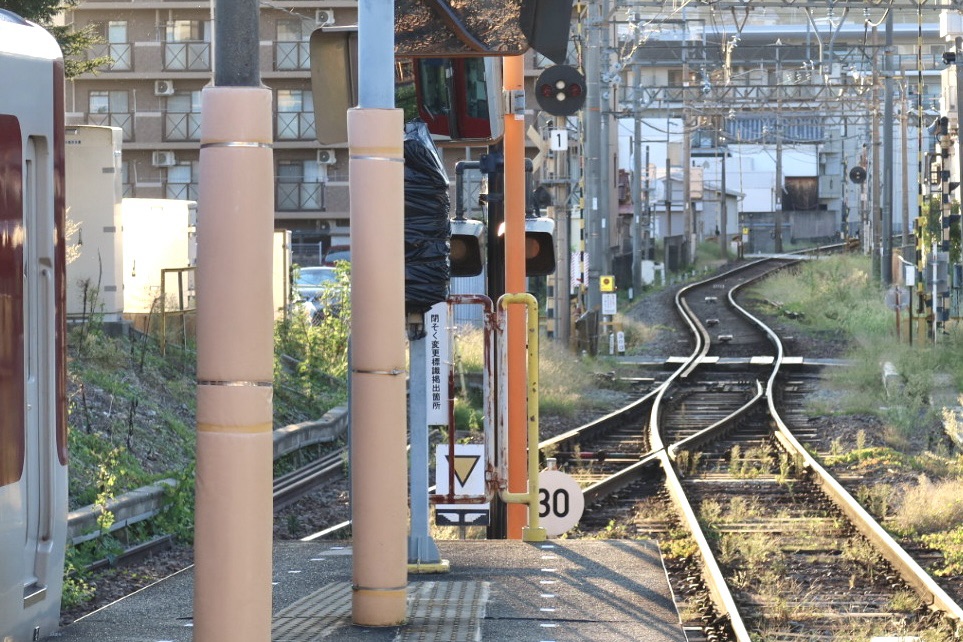

新王寺駅は１面２線の頭端式ホームです。

近鉄田原本線（新王寺駅）、JR関西本線・和歌山線に接続しています。
