【路線図/配線図】近鉄天理線

【2026年最新版】平端駅と天理駅を結ぶ「近鉄天理線」の路線図・配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。

路線概要

路線名	天理線
事業者	近畿日本鉄道(株)
路線距離	4.5キロ
駅数	4駅
起点	平端駅（奈良県大和郡山市）
終点	天理駅（奈良県天理市）
車両基地	西大寺検車区（奈良線・京都線・橿原線）

路線図

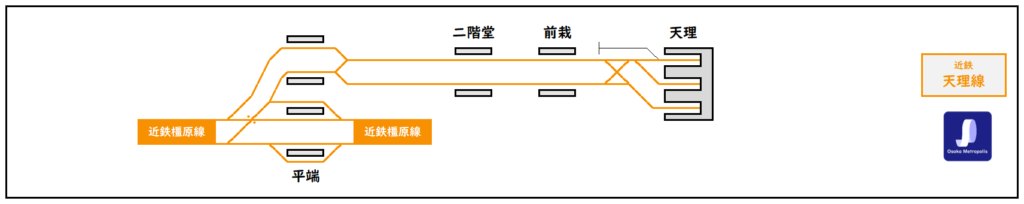

配線略図

配線図（各駅）

H32　平端

平端駅は橿原線・天理線が乗り入れる、４面６線のホームです。
うち橿原線が２面４線、天理線が２面２線です。

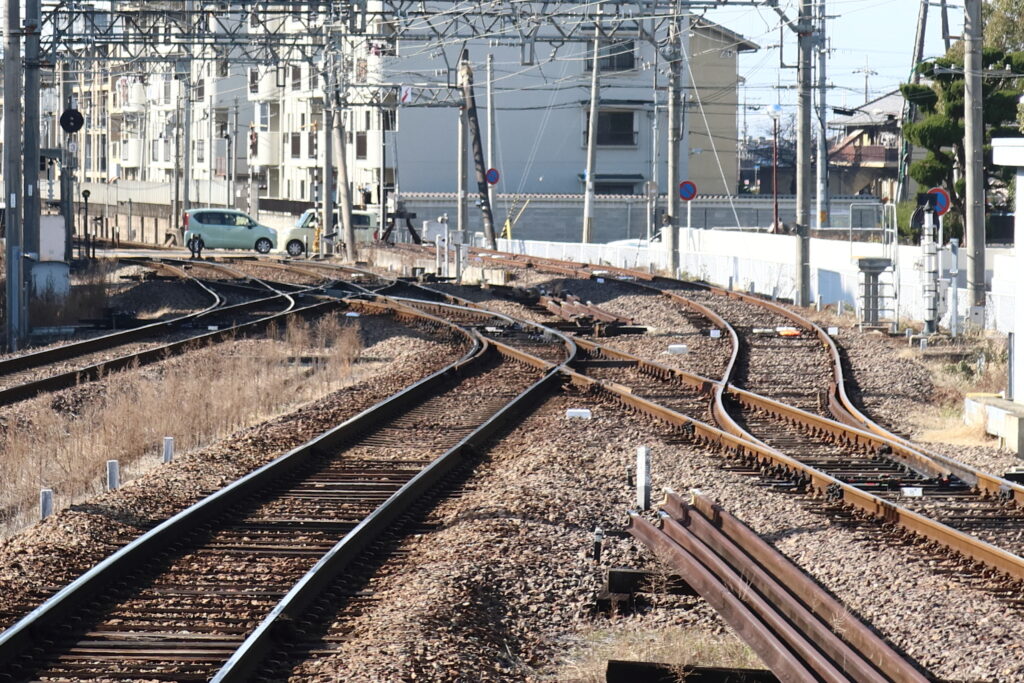

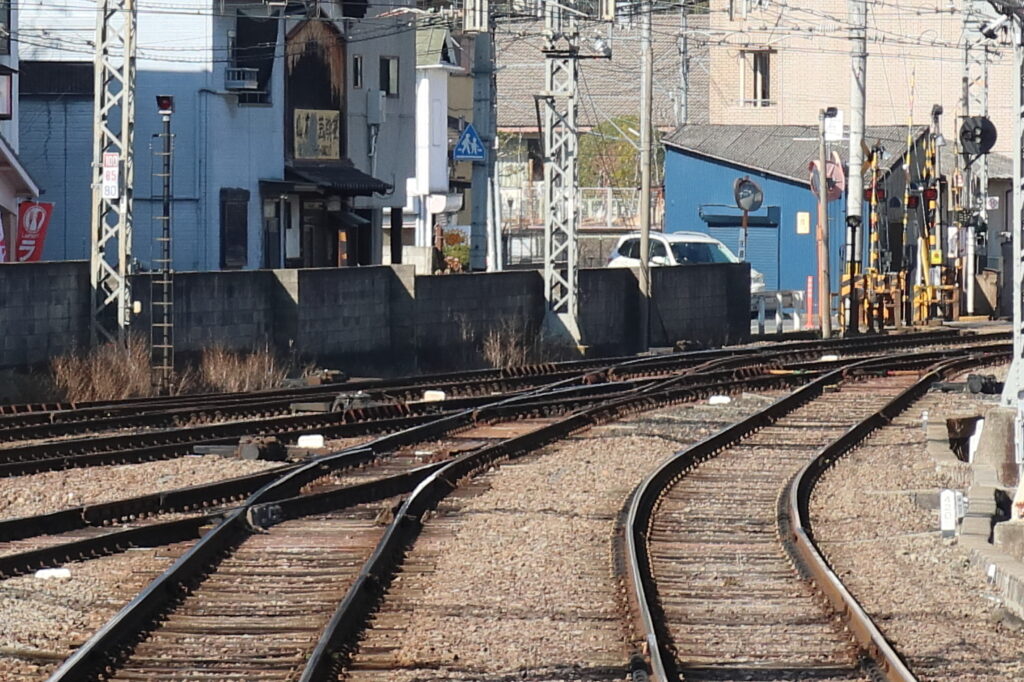

筒井方面で、橿原線と天理線は平面交差で合流します。交差部にはダブルスリップスイッチもあります。

１番線は主に大和西大寺方面から来る直通列車が使用します。２番線は天理線内折り返し、橿原線への直通列車、大和八木方面から来る直通列車など他用途に使用されます。

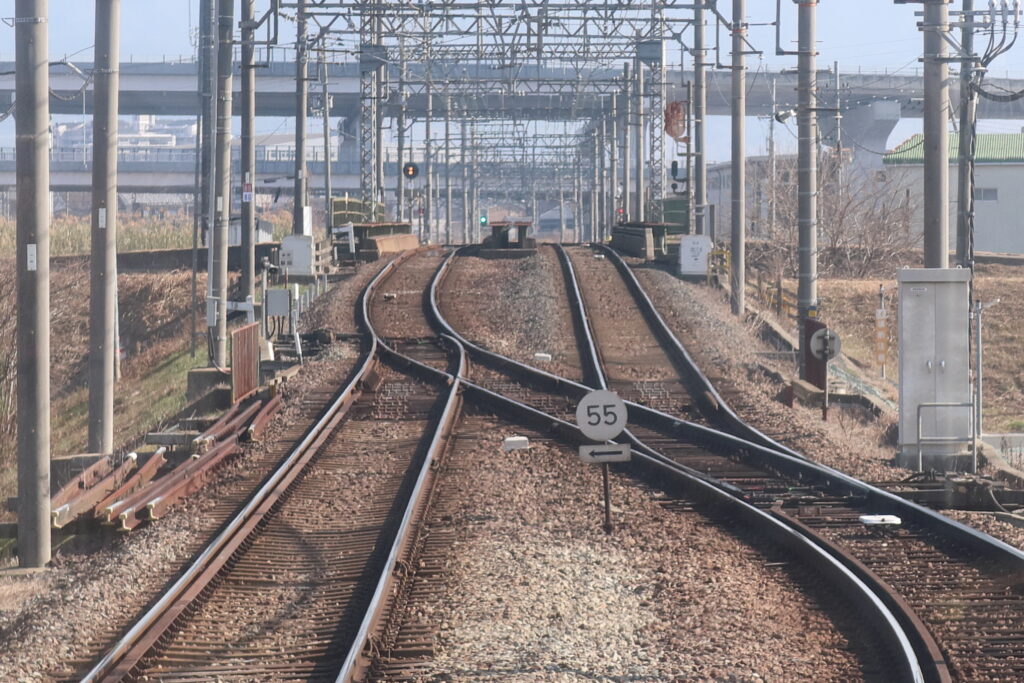

天理線内で折り返す列車は２番線しか使用できません。二階堂方面に片渡り線しかないためです。

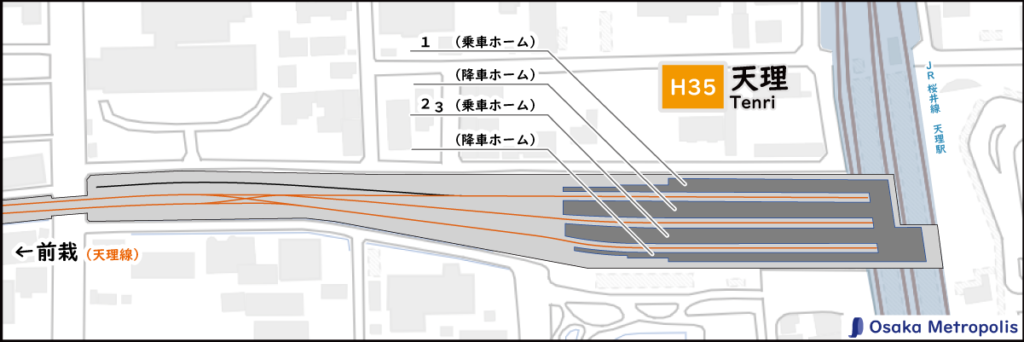

H35　天理

天理駅は４面３線の頭端式ホームです。
乗車ホームと降車ホームが分離されています。

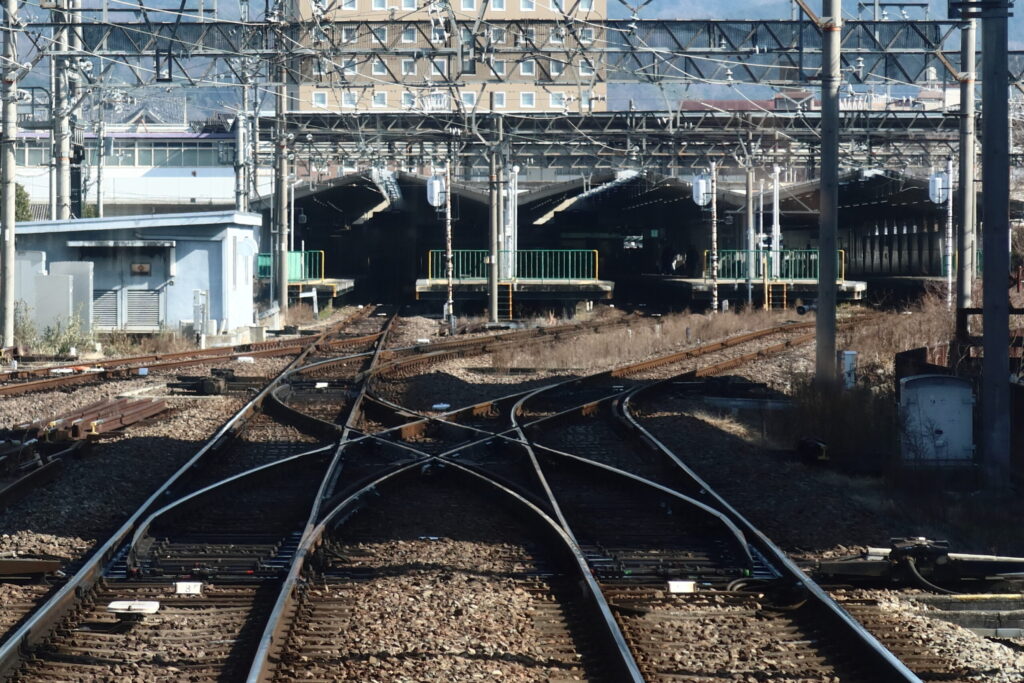

前栽方面に両渡り線と、１番線からのみ入線できる留置線があります。

JR桜井線（万葉まほろば線）に接続しています。
