【2026年最新版】大阪難波駅と大和西大寺駅、近鉄奈良駅を結ぶ「近鉄奈良線」の路線図・配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。
路線概要
| 大阪難波～大阪上本町 間 | 大阪上本町～布施 間 | 布施～近鉄奈良 間 | |
|---|---|---|---|
| 路線名 | 難波線 | 大阪線 | 奈良線 |
| 事業者 | 近畿日本鉄道(株) | ||
| 路線距離 | 2.0キロ | 4.1キロ | 26.7キロ |
| 駅数 | 3駅 | 4駅 | 19駅 |
| 起点 | 大阪難波駅 （大阪市中央区） | 大阪上本町駅 （大阪市天王寺区） | 布施駅 （東大阪市） |
| 終点 | 大阪上本町駅 （大阪市天王寺区） | 布施駅 （東大阪市） | 近鉄奈良駅 （奈良市） |
| 車両基地 | なし | なし | 東花園検車区 西大寺検車区 |
運行や案内では、大阪難波～近鉄奈良間を大阪線として扱います。
一方で届出上では、大阪難波～大阪上本町間は難波線で、大阪上本町～布施間は大阪線の一部です。

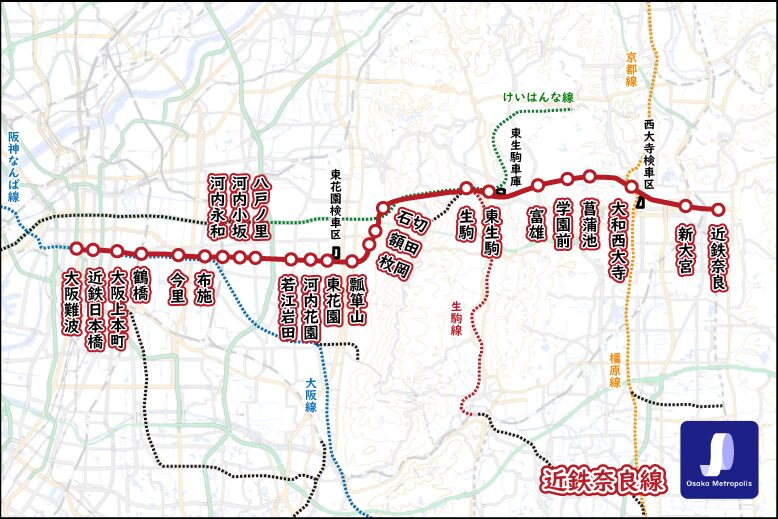

路線図

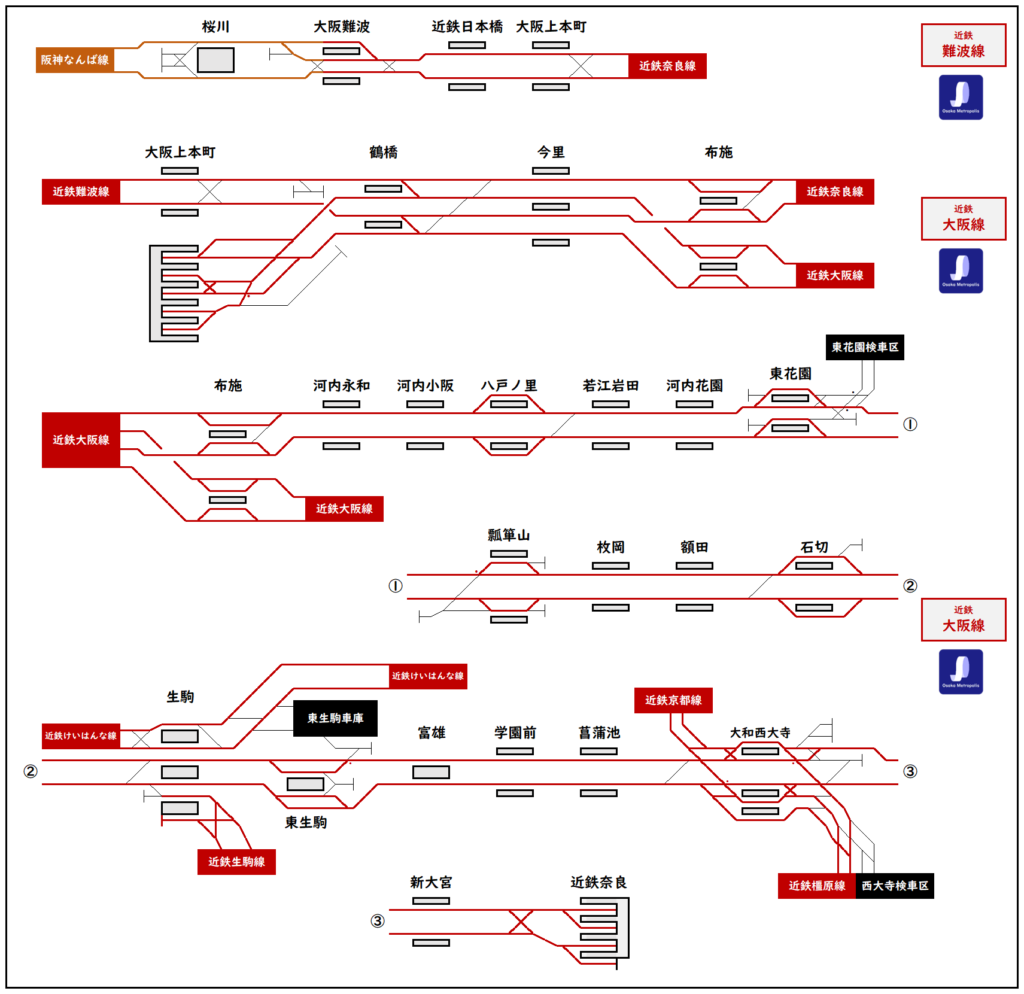

配線略図
配線図（各駅）

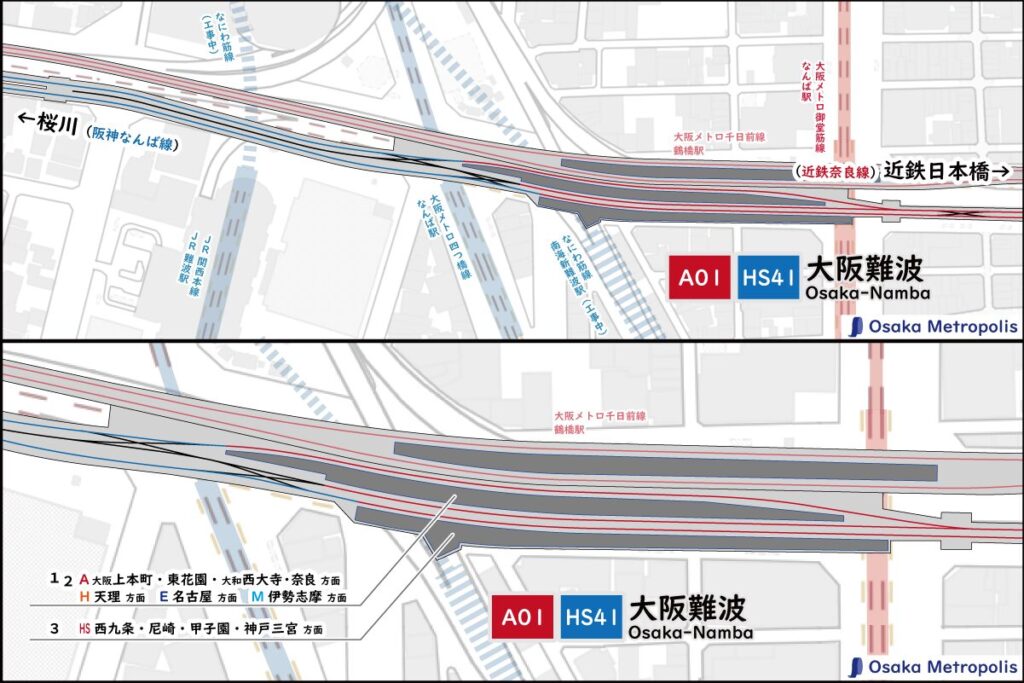

A01 大阪難波
大阪難波駅は阪神なんば線との共同使用駅で、２面３線のホームです。
うち日本橋方面が１面２線、桜川方面が１面１線です。

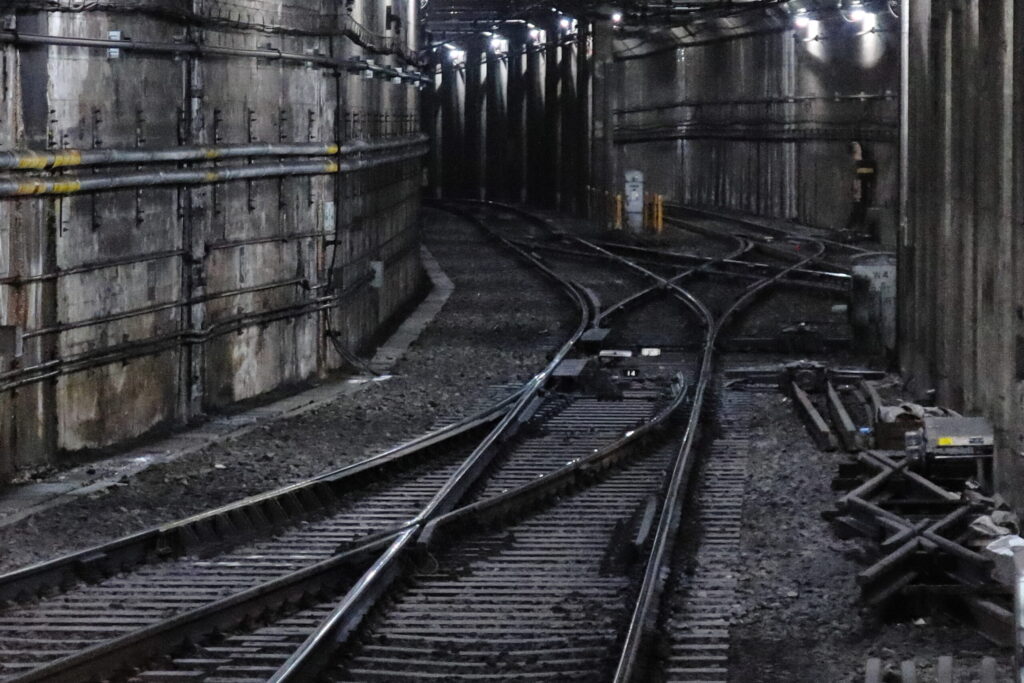

桜川方面に２つの両渡り線と引上線が、日本橋方面に両渡り線が設置されています。
大阪難波駅で折り返す列車は、この当駅の引上線に加えて阪神なんば線桜川駅の引上線２線も使用しています。
大阪メトロ御堂筋線・四つ橋線・千日前線（なんば駅）、JR関西本線（JR難波駅）、南海本線・小高野線（なんば駅）に連絡します。なにわ筋線（南海新なんば駅(仮称)）にも連絡予定です。
大阪メトロ千日前線なんば駅とは一体構造になっており、同時に施工されました。
桜川・尼崎 方面

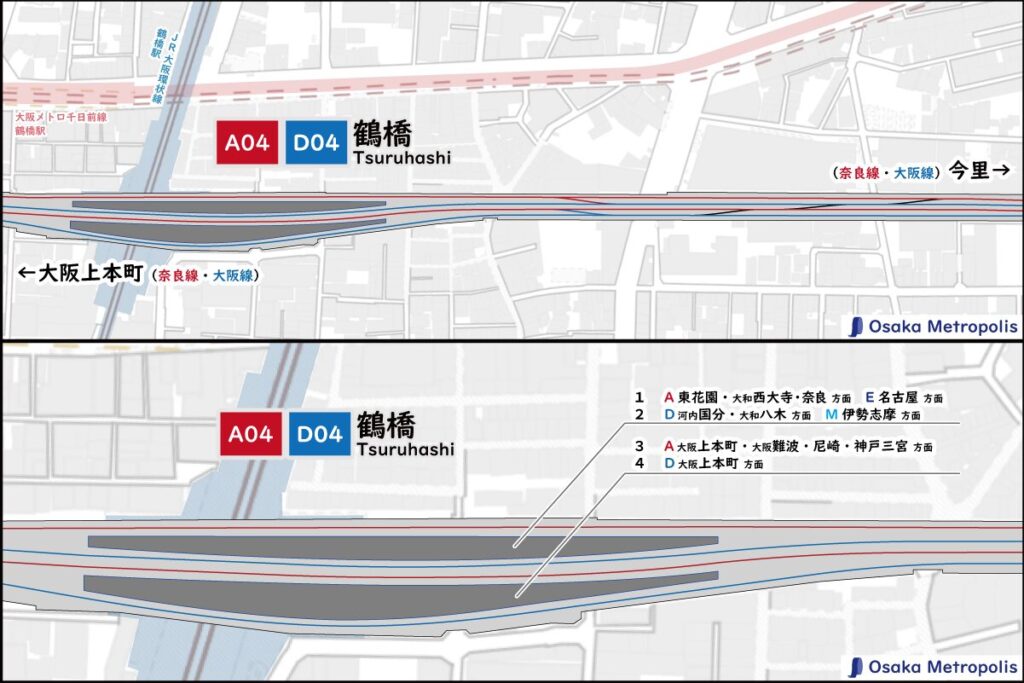

A04 鶴橋
鶴橋駅は大阪線も乗り入れており、２面４線のホームです。
大阪線とは方向別複々線となっており、当駅では対面乗り換えができます。

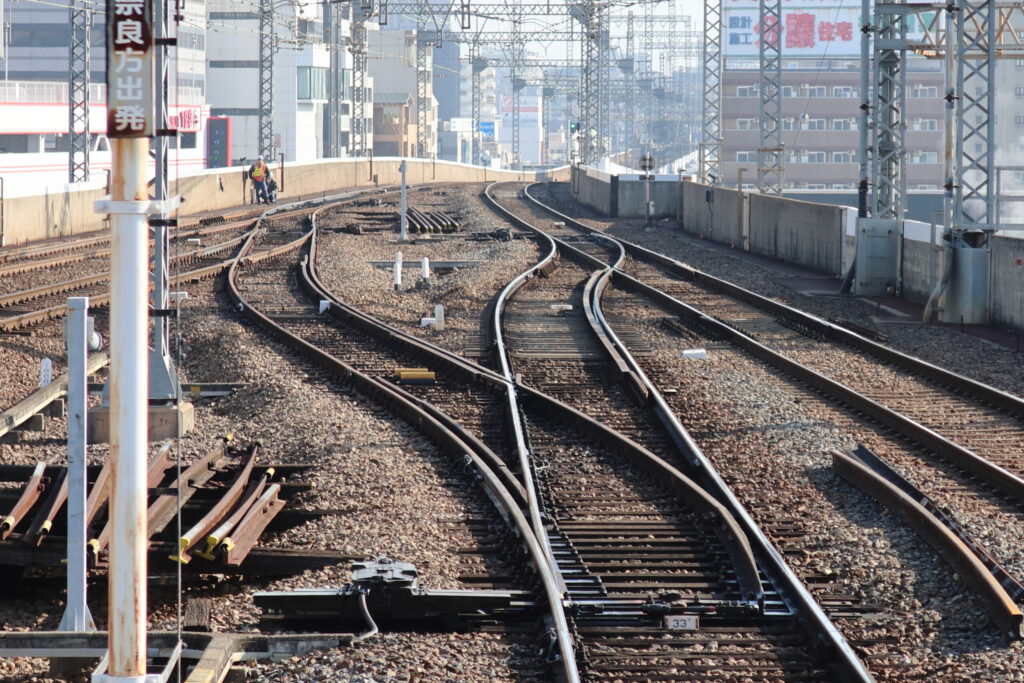

今里方面に５つの片渡り線が設置されています。そのうち駅寄りの２か所は、大阪難波駅発着の大阪線直通特急が転線する際に使用されています。奈良線・大阪線の複々線区間のうち両線間を転線できる渡り線があるのは当駅のみです。
大阪メトロ千日前線、JR大阪環状線に連絡します。
今里・近鉄奈良 方面①
今里・近鉄奈良 方面②
A06 布施
布施駅は大阪線も乗り入れており、２面８線のホームです。
奈良線が上階(4F)、大阪線が下階(3F)の立体構造で、それぞれ１面４線のホームを持ちます。
奈良線・大阪線共にホームの外側に通過線があります。
奈良線河内永和方面には渡り線もあります。
今里・大阪難波 方面
河内永和・近鉄奈良 方面

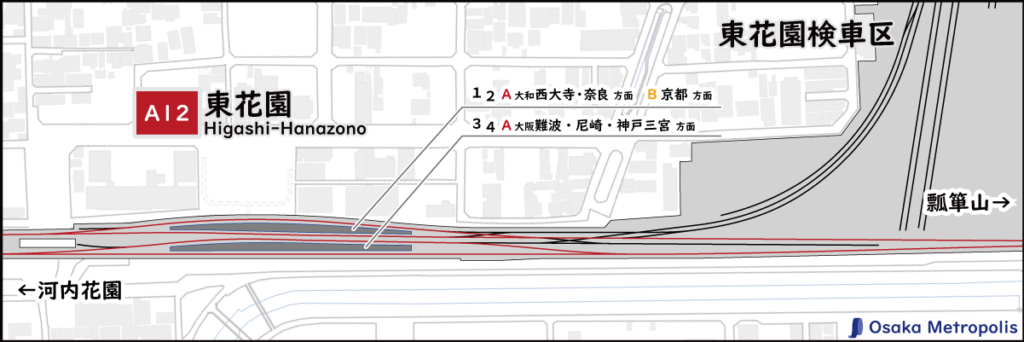

A12 東花園
東花園駅は２面４線のホームです。
上下線ともに北側(画像上側)が副本線で、河内花園方面に安全側線２線があります。瓢箪山方面は複数の渡り線、東花園検車区への出入庫線２線と引上線があります。
河内花園・大阪難波 方面①
河内花園・大阪難波 方面②
瓢箪山・近鉄奈良 方面①
瓢箪山・近鉄奈良 方面②

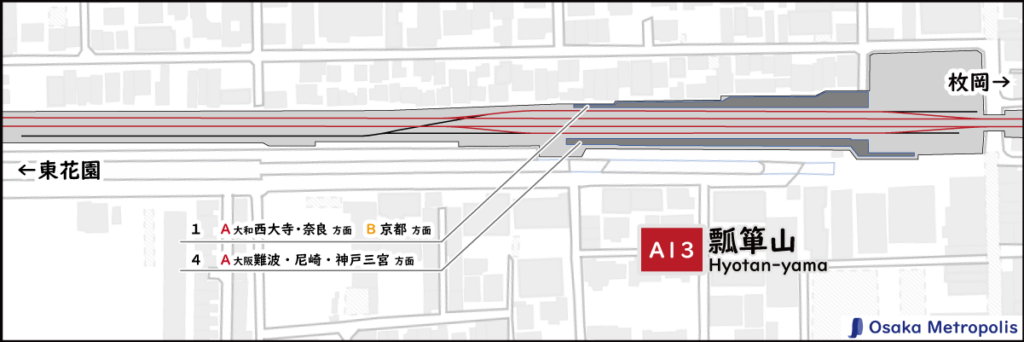

A13 瓢箪山
瓢箪山駅は２面４線のホームです。
内線が通過線で外側の待避線にホームがあります。東花園方面には渡り線があり、枚岡方面には安全側線２線があります。
東花園・大阪難波 方面
枚岡・近鉄奈良 方面

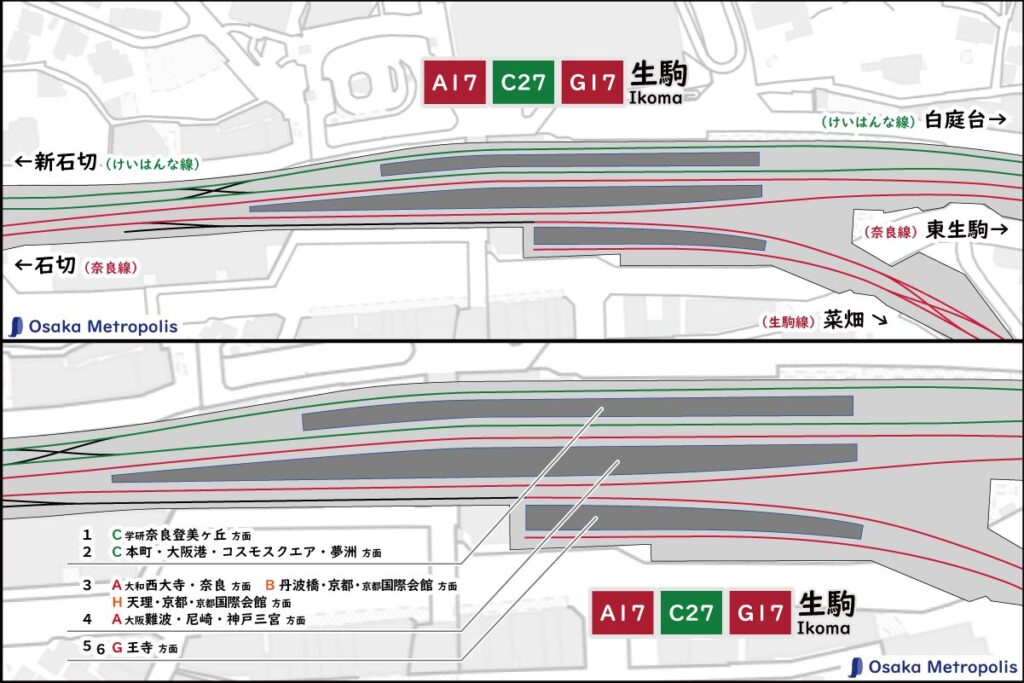

A17 生駒
生駒駅はけいはんな線・生駒線も乗り入れており、３面６線のホームです。
線路別複々線でそれぞれ１面２線です。
けいはんな線新石切方面に両渡り線、生駒線菜畑方面に両渡り線があります。奈良線・生駒線石切方面には両線を転線できる渡り線もあります。
石切・大阪難波 方面
近鉄けいはんな線・近鉄生駒線の路線図・配線略図はこちら！

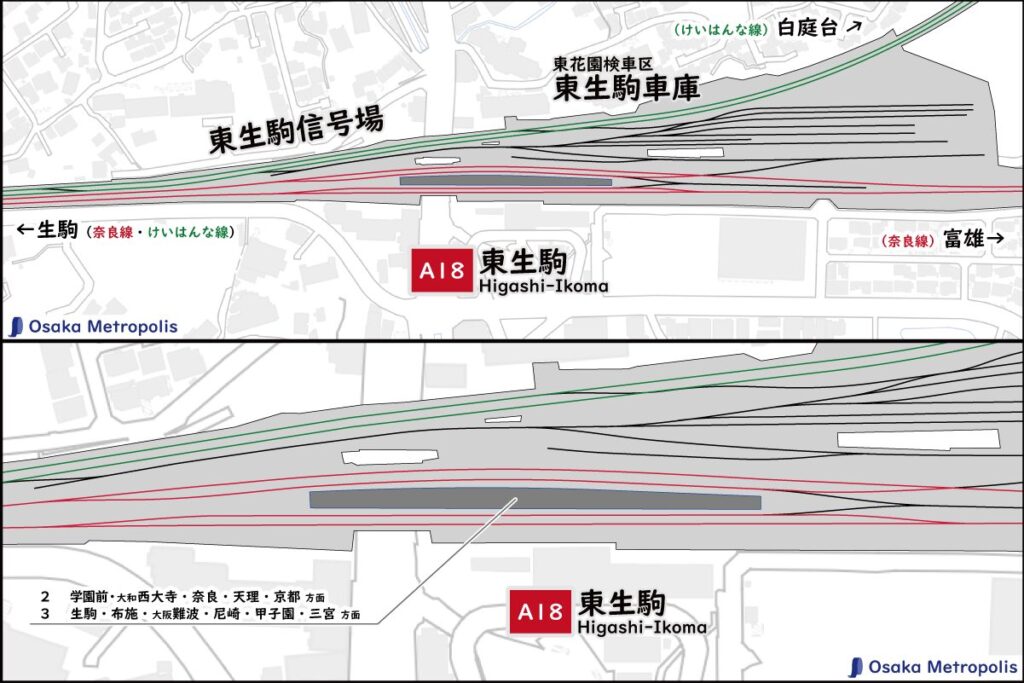

A18 東生駒
東生駒駅は１面４線のホームです。
ホームの外側に通過線があります。
富雄方面には、東生駒車庫への引き込み線、待避線からのみ進入可能な待避線があります。
生駒・大阪難波 方面
富雄・近鉄奈良 方面

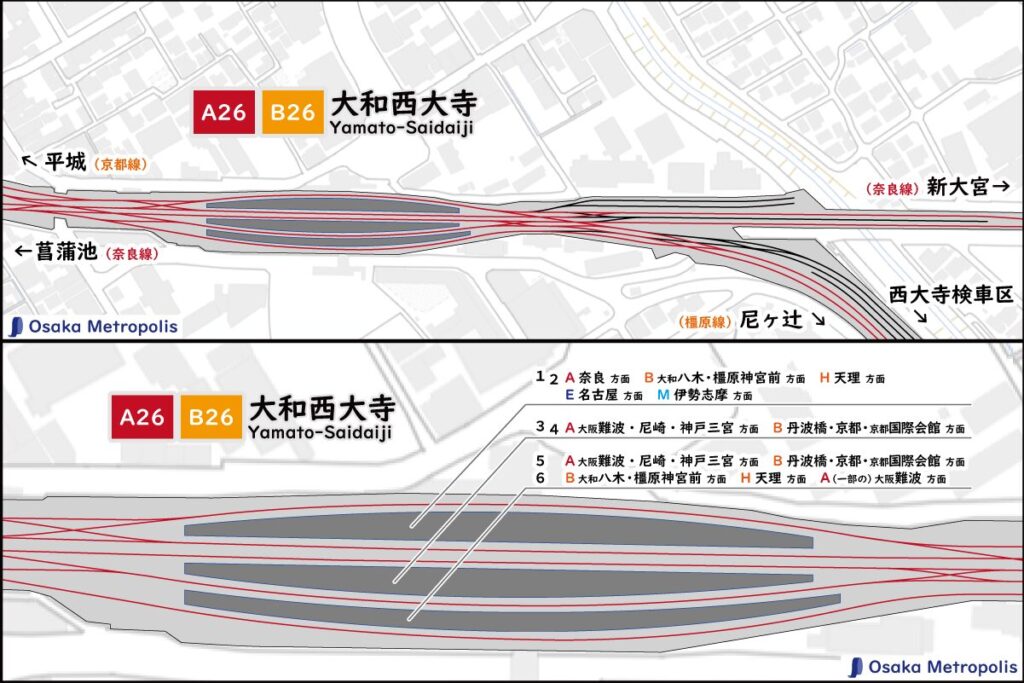

A26 大和西大寺
大和西大寺駅は京都線・橿原線が乗り入れる、３面５線のホームです。
主に奈良・橿原神宮前方面が１面２線、大阪難波・京都方面が２面２線、(一部の)橿原神宮前方面が１面１線です。４・５番線は線路を共有しています。

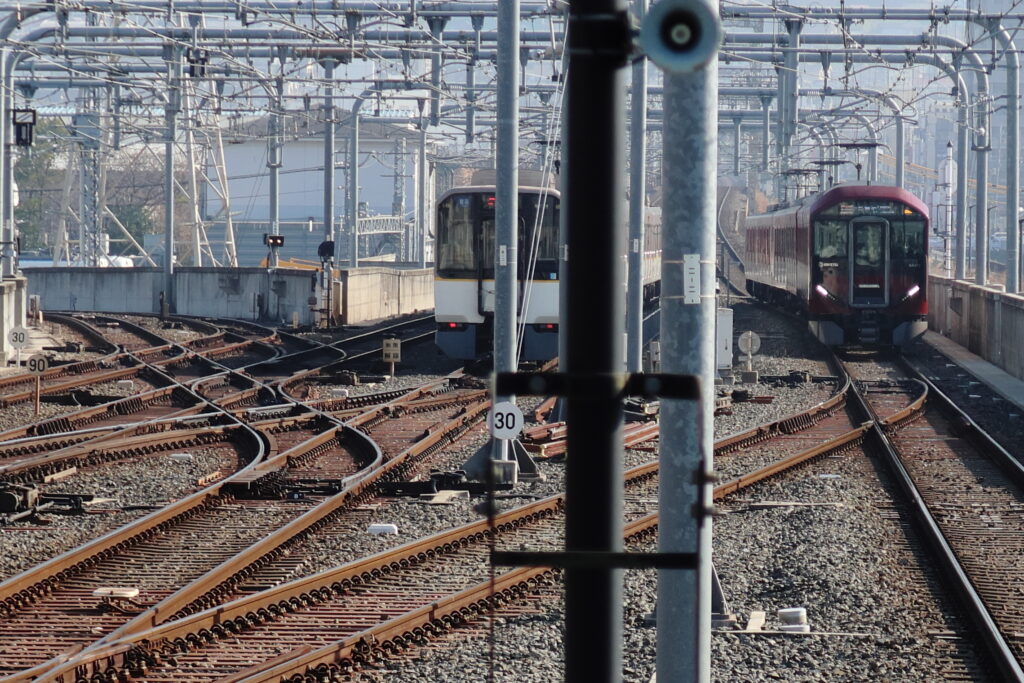

両方向に多数の渡り線があるほか、新大宮方面に引上線３線、西大寺検車区への出入庫線２線があります。
菖蒲池・大阪難波/平城・京都 方面
新大宮・近鉄奈良/尼ヶ辻・橿原神宮前 方面①
新大宮・近鉄奈良/尼ヶ辻・橿原神宮前 方面②
近鉄橿原線の路線図・配線略図はこちら！

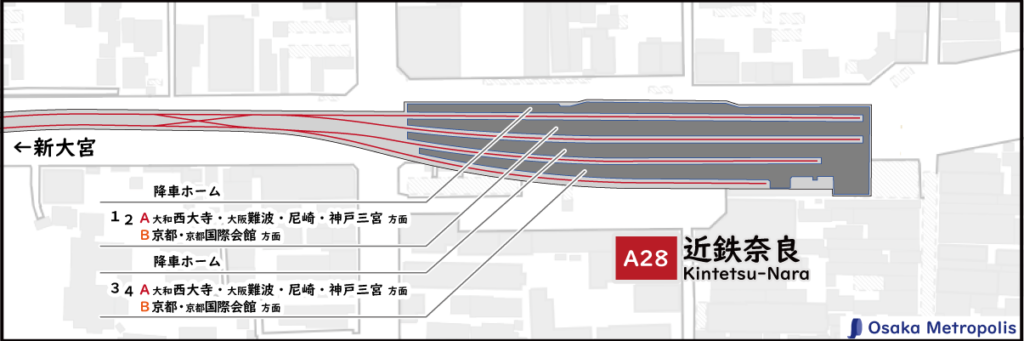

A28 近鉄奈良
近鉄奈良駅は頭端式の４面４線ホームです。
１・２・３番線には降車専用のホームもあります。
新大宮方面に両渡り線があります。
新大宮・大阪難波 方面①
新大宮・大阪難波 方面②
引用・参考文献
大阪市交通局「大阪市地下鉄建設五十年史」，1983．
阪神電気鉄道・西大阪高速鉄道「阪神なんば線 (西大阪延伸線) 整備事業誌 : 神戸・なんば・奈良、つながる」，2012．
全日本コンサルタント「近鉄奈良線 瓢箪山駅橋上駅舎化等工事について」（2025.11.27閲覧）
奈良県「建築基準法道路マップ」（2025.11.27閲覧）
駅看板.com（2025.11.27閲覧）
