【路線図/配線略図】アストラムライン

ASTRAMLINE: Route Map & Track Diagram

【2025年最新版】広島市を南北に貫く新交通システム「アストラムライン」の路線図・配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。

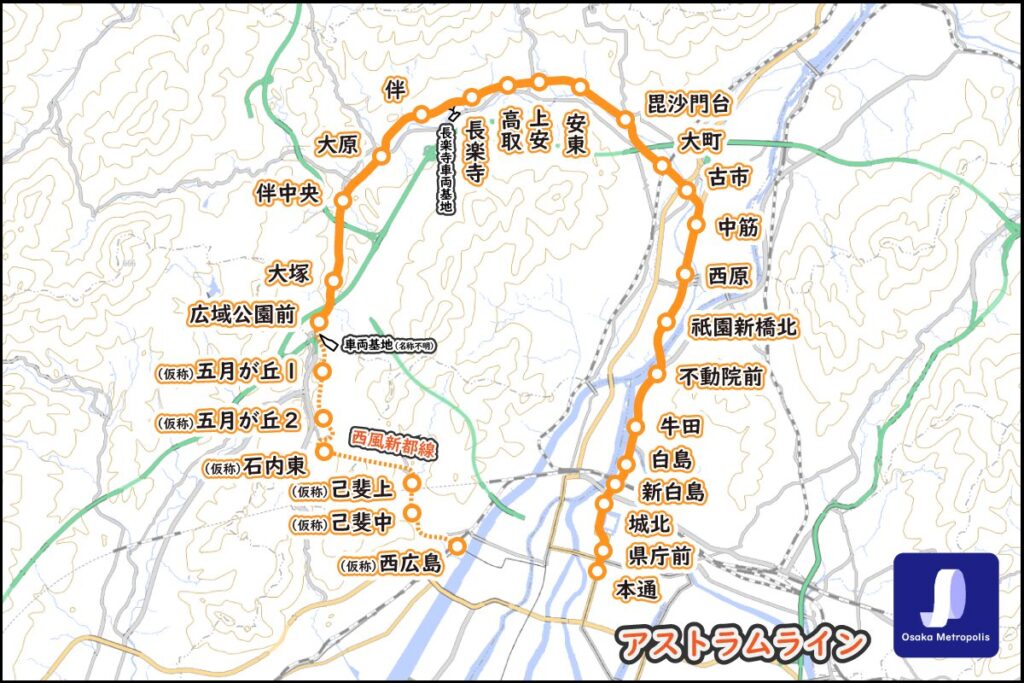

路線図

路線概要・配線略図

路線名	広島新交通１号線	新交通西風新都線（延伸区間）
事業者	広島高速交通(株)	広島高速交通(株)
路線距離	18.4キロ	7.1キロ
駅数	22駅	新規6駅
起終点	起点：本通駅（広島市中区） 終点：広域公園前駅（広島市安佐南区）	起点：広域公園前駅（広島市安佐南区） 終点：西広島駅(仮称)（広島市西区）
車両基地	長楽寺車両基地	新規車両基地(名称不明)

配線図・写真

本通

終端方

県庁前・広域公園前 方面

大町

長楽寺

広域公園前

終端方

長楽寺車両基地

引用・参考文献

広島市「広島新交通システム建設誌」，2000．
広島市「アストラムライン延伸（新交通西風新都線）について」（2022/02/09閲覧）．
