【路線図/配線略図】JR西日本 JRゆめ咲線(桜島線)

JR West Yumesaki Line (Sakurajima Line): Route Map & Track Diagram

【2026年最新版】~~大阪・関西万博や~~ユニバーサル・スタジオ・ジャパンへのアクセス路線「JRゆめ咲線（桜島線）」の路線図・配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。

路線図
路線概要
配線略図
配線図（各駅）
1. O14 P14 西九条
2. P17 桜島
関連記事
今後の鉄道イベント情報（鉄道コムより）

路線図

路線概要

路線名	桜島線
愛称	JRゆめ咲線
事業者	西日本旅客鉄道(株)（JR西日本）
路線距離	4.1キロ
駅数	４駅
起点	西九条駅（大阪市此花区）
終点	桜島駅（大阪市此花区）
優等列車等	~~エキスポライナー（臨時快速）~~
車両基地	吹田総合車両所森ノ宮支所（大阪環状線）

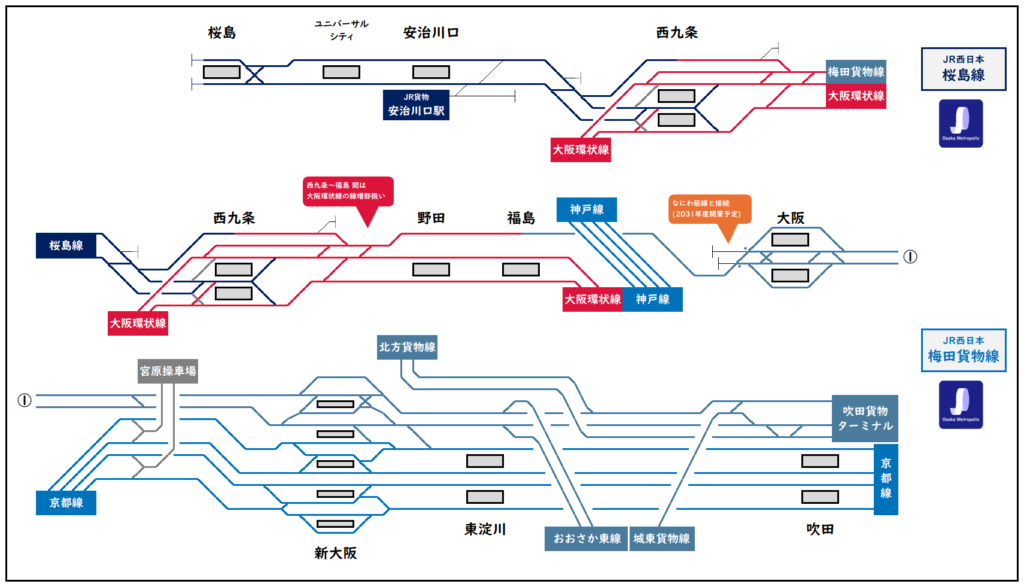

配線略図

配線図（各駅）

O14 P14 西九条

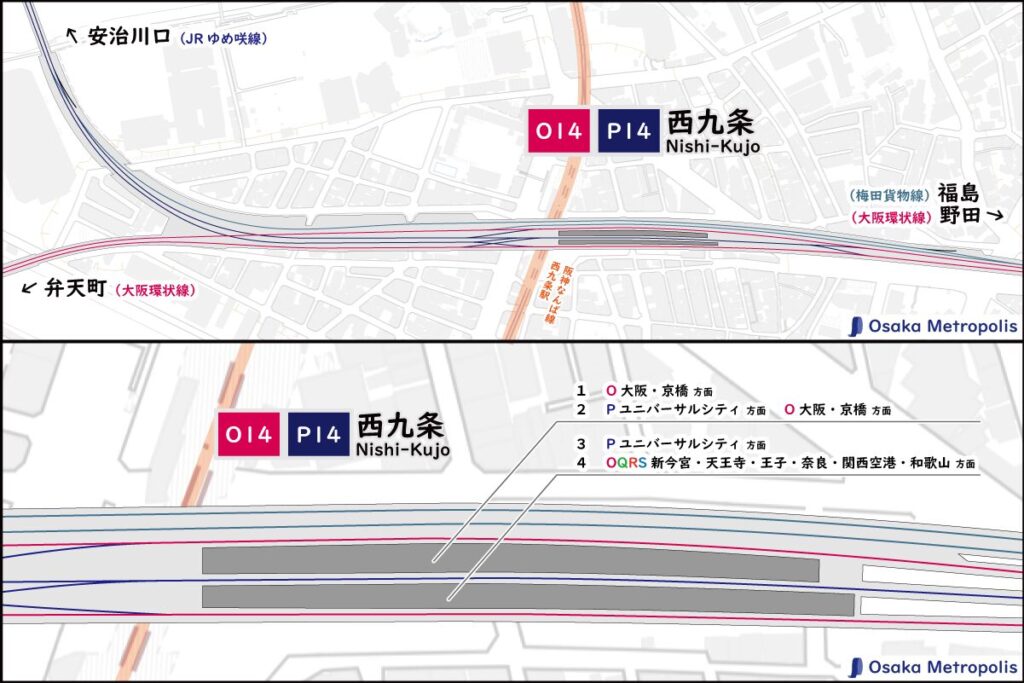

JR西日本西九条駅の配線図（地理院地図ベース）：ホーム位置や行先案内、渡り線、安全側線の配置を示す。 — 地理院地図を加工

西九条駅は大阪環状線・ＪＲゆめ咲線・梅田貨物線が乗り入れる、２面５線のホームです。
梅田貨物線にはホームがありません。

ゆめ咲線内で折り返す車両は2・3番線ホームで折り返すほか、ゆめ咲線-大阪環状線の直通車両も基本的に2・3番線を使用します。
弁天町方面へ向かう特急はるか・くろしおは、梅田貨物線から大阪環状線に転線する際に野田方面の渡り線を用いて４番線を経由しますが、この際に大阪環状線外回りと平面交差するため交差支障が発生します。反対に野田方面に向かう特急は弁天町方面の渡り線で梅田貨物線に転線するため、ホームのある線路を走行します。

阪神なんば線に連絡します。

弁天町・安治川口方面①

弁天町・安治川口方面②

野田・大阪方面①

野田・大阪方面②

ＪＲ梅田貨物線の路線図・配線略図などはこちらから

P17 桜島

JR西日本桜島駅の配線図（地理院地図ベース）：ホーム位置や行先案内、渡り線の配置を示す。 — 地理院地図を加工

桜島駅は１面２線のホームです。

ユニバーサルシティ方面に両渡り線があります。
