【路線図/配線略図】京都市営地下鉄烏丸線・東西線

路線図・配線図

2025.06.15 2022.06.11

Kyoto Municipal Subway: Route Map & Track Diagram

【2025年最新版】烏丸線と東西線の２路線からなる「京都市営地下鉄」の路線図・配線図を掲載。近鉄京都線・京阪京津線との接続関係や線路配置をわかりやすく解説します。

目次

路線図
路線概要
配線略図
1. 烏丸線
2. 東西線
関連記事
今後の鉄道イベント情報（鉄道コムより）

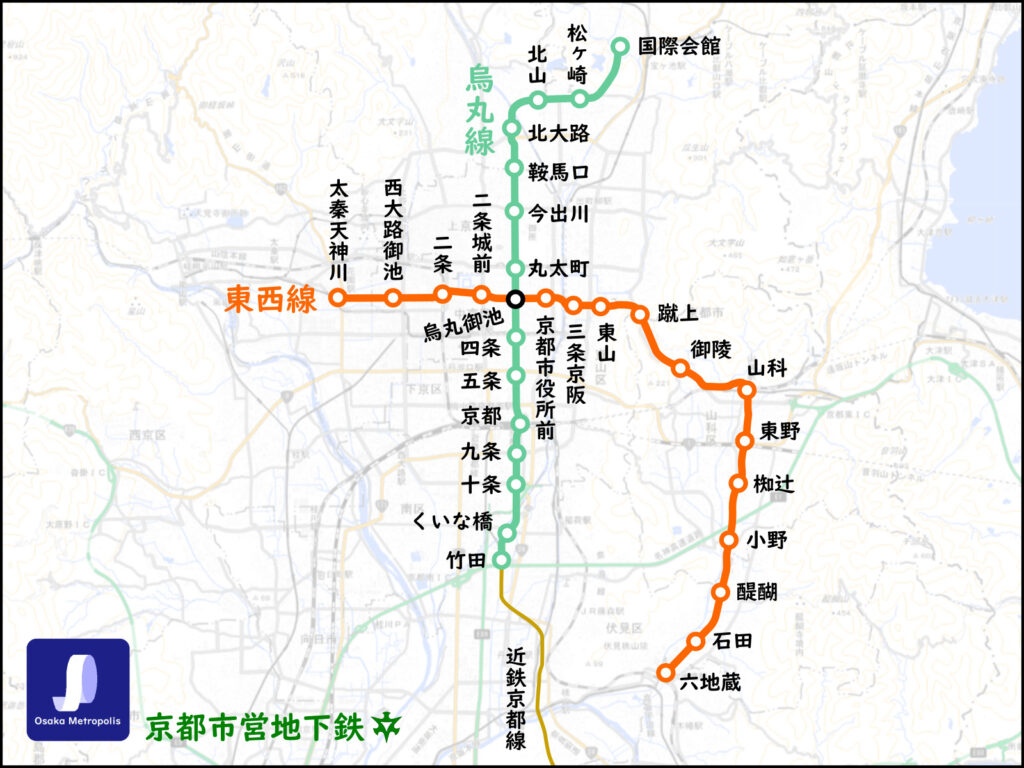

路線図

地理院地図を加工

路線概要

路線名	烏丸線	東西線
事業者	京都市（交通局）
路線距離	13.7キロ	17.5キロ
駅数	15駅	17駅
起点	国際会館駅（京都市左京区）	六地蔵駅（京都府宇治市）
終点	竹田駅（京都市伏見区）	太秦天神川駅（京都市右京区）
車両基地	竹田車庫	醍醐車庫

配線略図

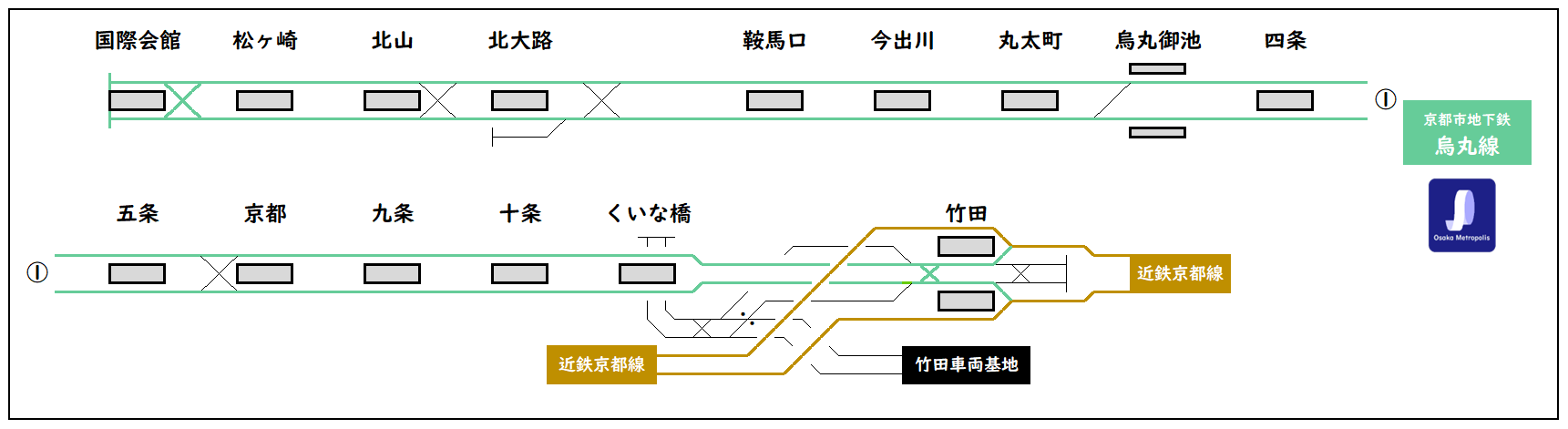

烏丸線

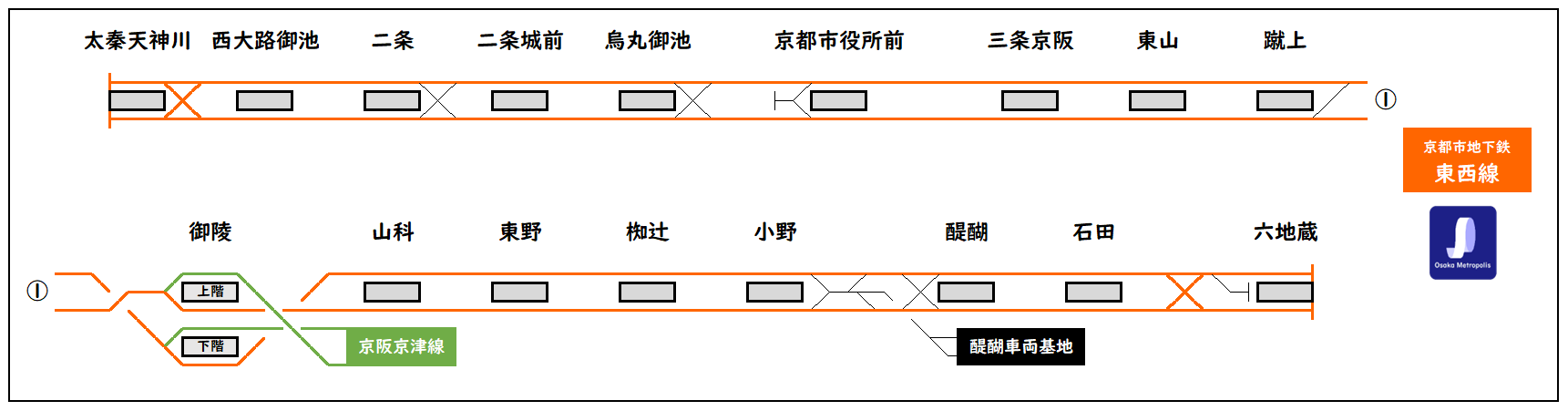

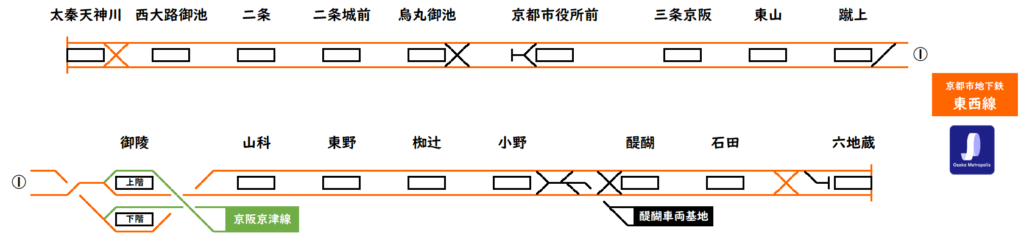

東西線
