路線概要
| 路線名 | 京津線 |
| 事業者 | 京阪電気鉄道(株) |
| 路線距離 | 7.5キロ |
| 駅数 | 7駅 |
| 起点 | 御陵駅（京都市山科区） |
| 終点 | びわこ浜大津駅（滋賀県大津市） |
| 車両基地 | 四宮車庫 |

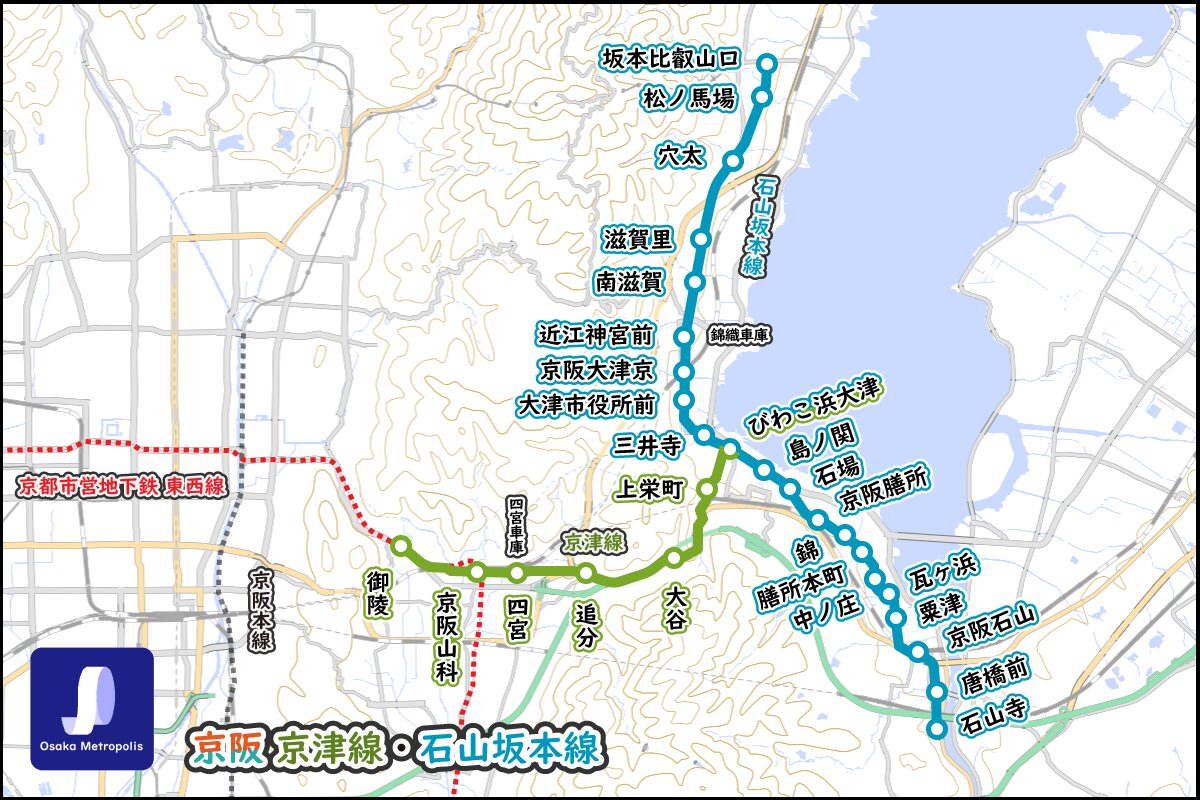

路線図

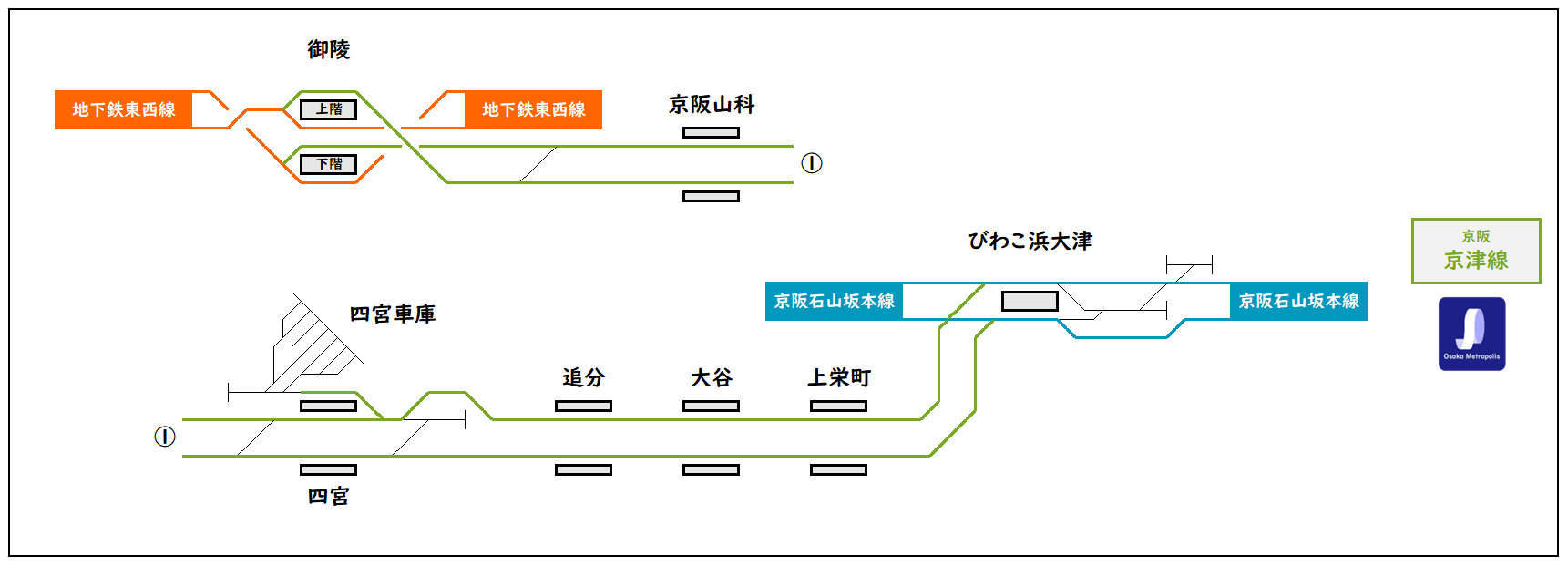

配線略図
配線写真（各駅）
T08 御陵
御陵駅は地下鉄東西線・京阪京津線が乗り入れる、二層２面４線のホームです。
B2Fが蹴上方面、B3Fが山科方面です。
上下線ホームともに蹴上方面で１線から２線へ分岐しており、同一ホームでも東西線車両のりばと京津線車両のりばが分かれています。
蹴上・太秦天神川 方面
接続する地下鉄東西線の路線図・配線図・配線写真はこちら
OT32 四宮

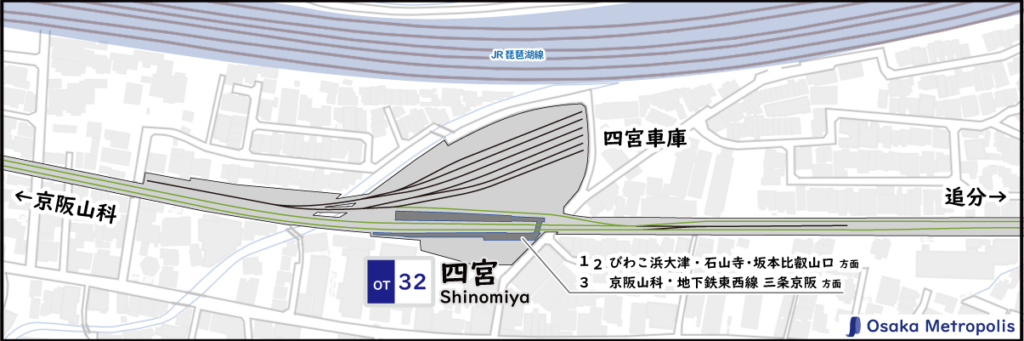

四宮駅は２面３線のホームです。

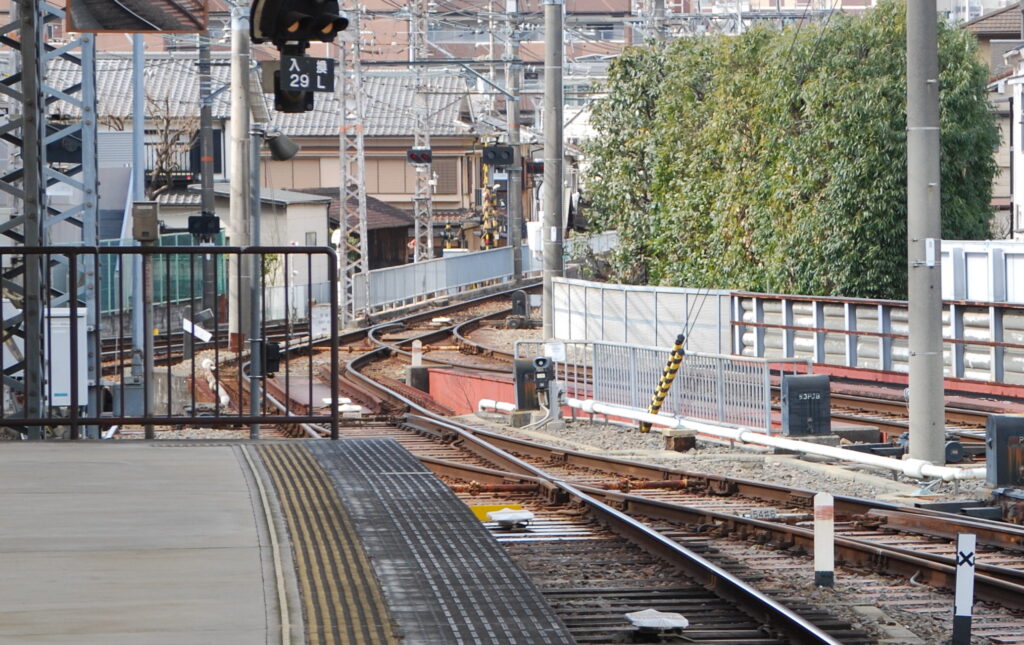

追分方面に引上線があります。
駅北部には車両基地（四宮車庫）があり、出入庫には１番線ホームを経由する必要があります。
車庫から出庫した当駅始発びわこ浜大津行きの車両は、１番線より発車します。
当駅始発東西線方面の車両は、１番線を経由して引上線で折り返したのち、３番線から発車します。
またびわこ浜大津→四宮行き車両は、３番線に停車後、引上線で折り返して、１番線を経由して車庫へ入庫します。
京阪山科・御陵 方面

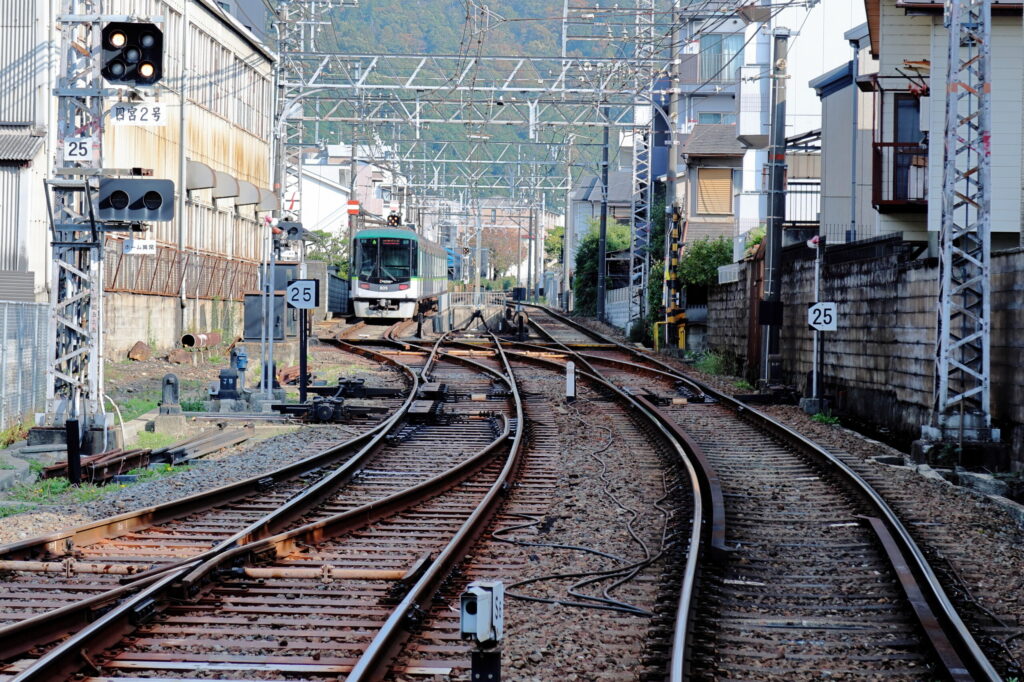

追分・びわこ浜大津 方面
OT12 びわこ浜大津

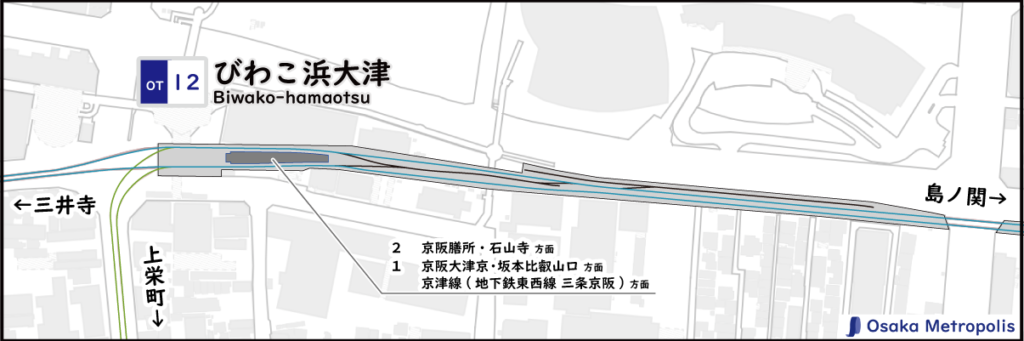

びわこ浜大津駅は京阪京津線・石山坂本線が乗り入れる、１面２線のホームです。

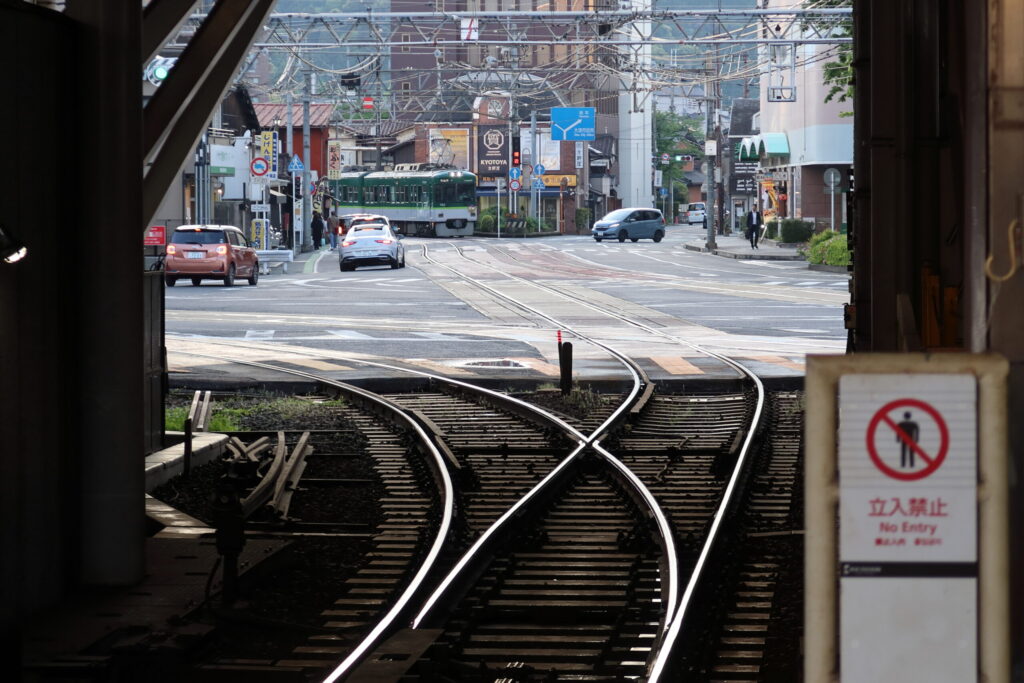

上栄町・三井寺方面で京津線・石山坂本線に平面交差で分岐しています。

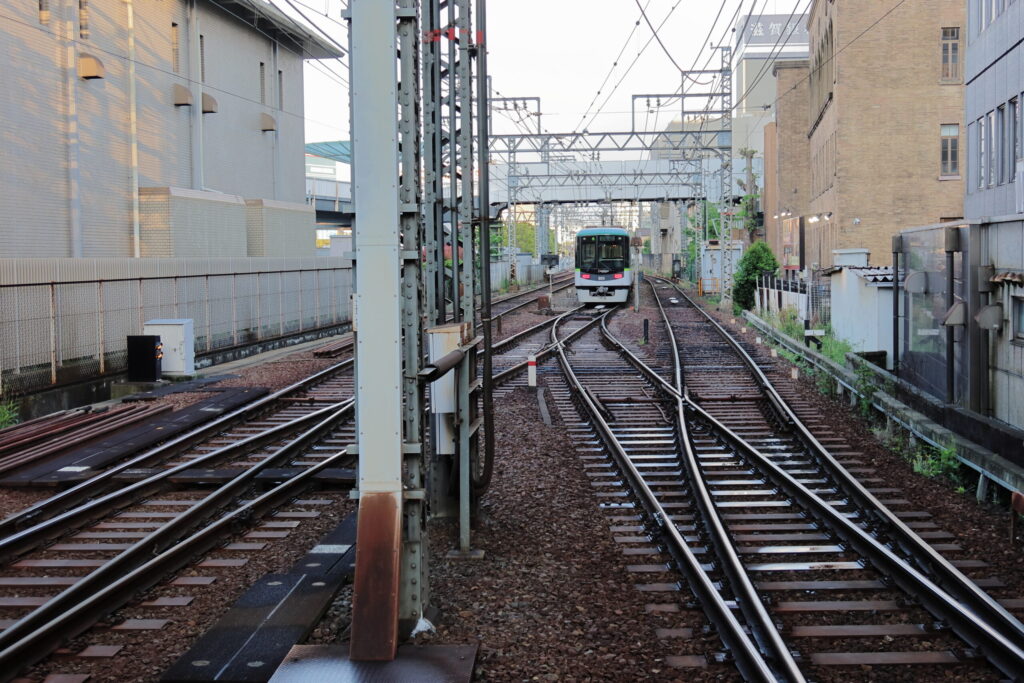

島ノ関方面に引上線が２線があります。
京津線の車両は、ホーム側の引上線で折り返します。

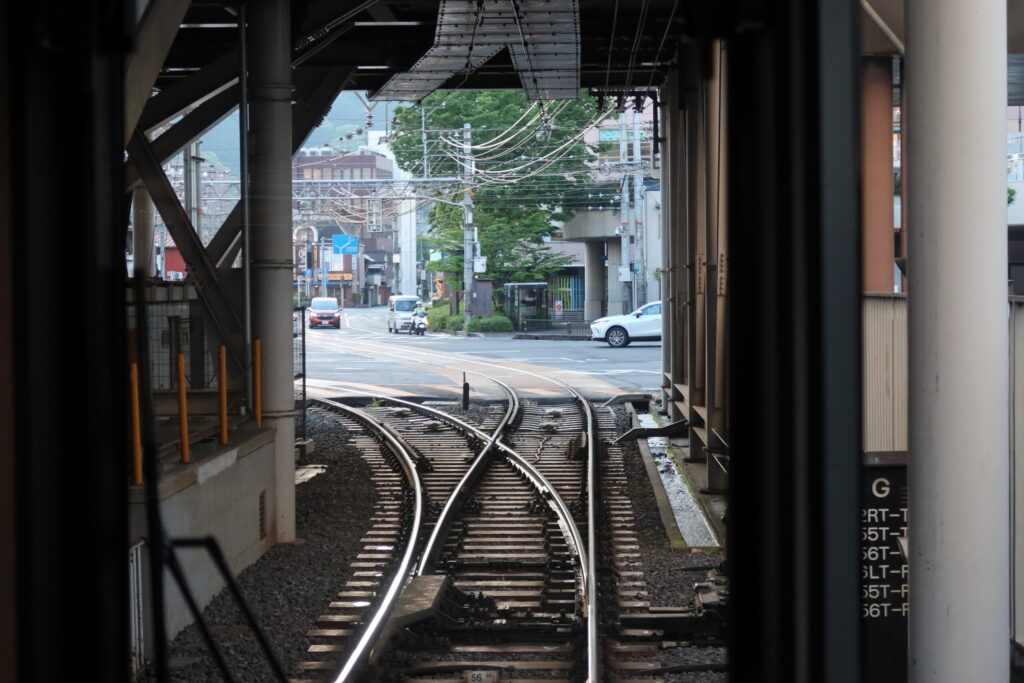

上栄町・御陵/三井寺・坂本比叡山口 方面①
上栄町・御陵/三井寺・坂本比叡山口 方面②
島ノ関・石山寺 方面
