【路線図/配線図】北大阪急行 南北線/南北線延伸線/会場線

北大阪急行

Railway wiring diagrams (Kita-Osaka Kyuko Line)

随時更新していきます。
ミスなど、ご指摘ございましたらコメントお願いします。

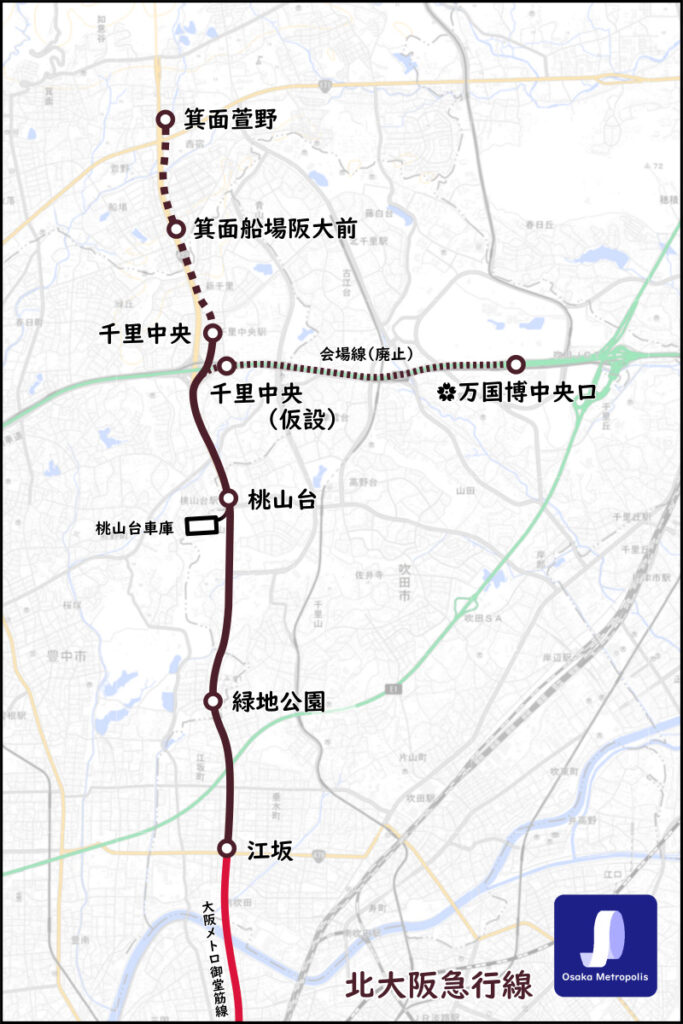

路線図

地理院地図を加工

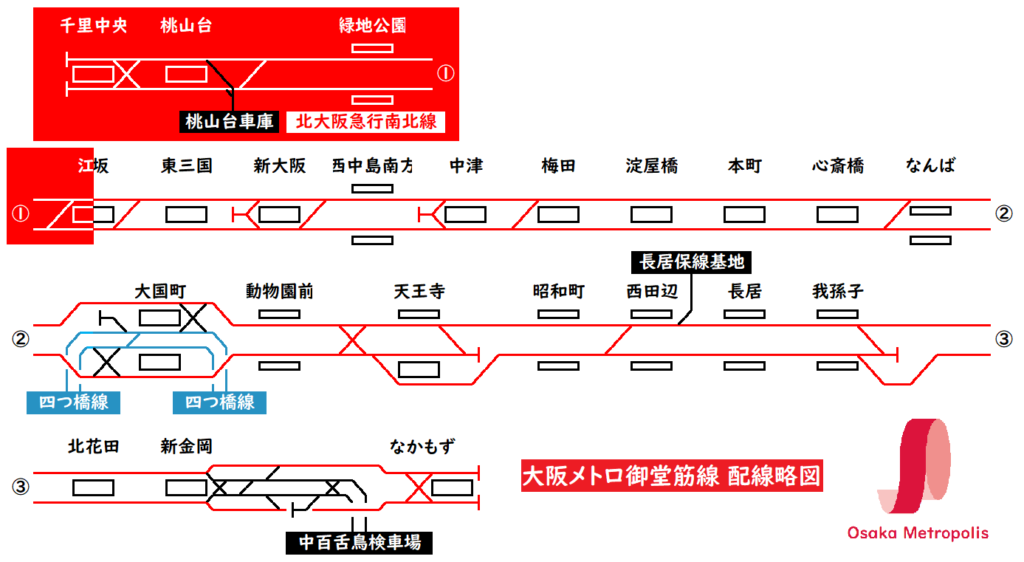

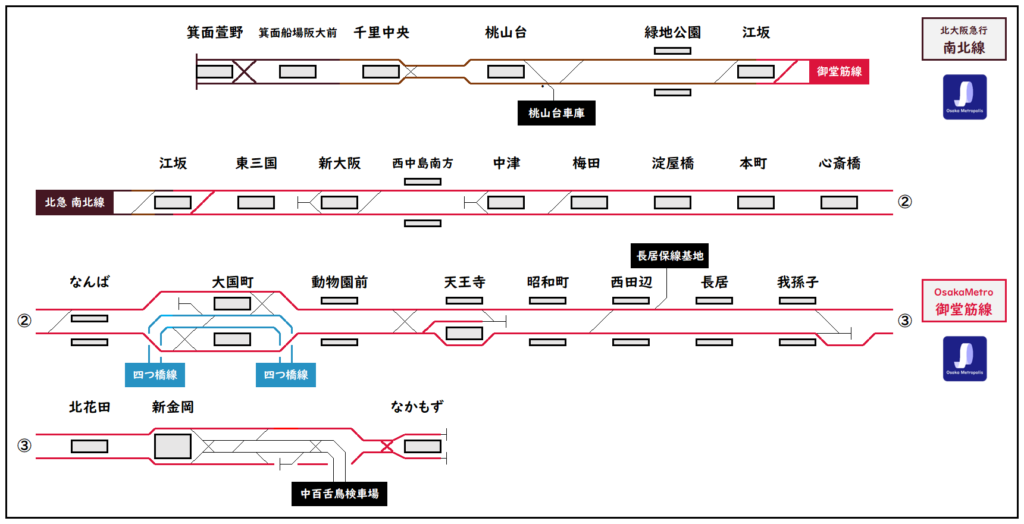

路線概要・配線略図

路線名南北線南北線延伸線
路線距離5.9キロ2.5キロ
駅数4駅3駅
起終点起点:江坂駅(大阪府吹田市)
終点:千里中央駅(大阪府豊中市)
起点:千里中央駅(大阪府豊中市)
終点:箕面萱野駅(大阪府箕面市)
車両基地桃山台車庫桃山台車庫(南北線)
路線名会場線(廃止)
路線距離3.6キロ
駅数2駅
起終点起点:千里中央駅付近(大阪府豊中市)
終点:万国博中央口駅(大阪府吹田市)
車両基地桃山台車庫(南北線)

配線図(各駅)

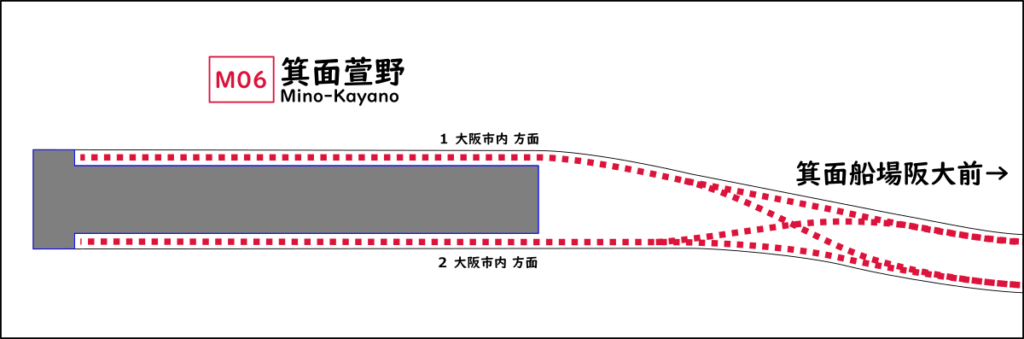

M06 箕面萱野

現状から管理人が想像して作成したものになります。

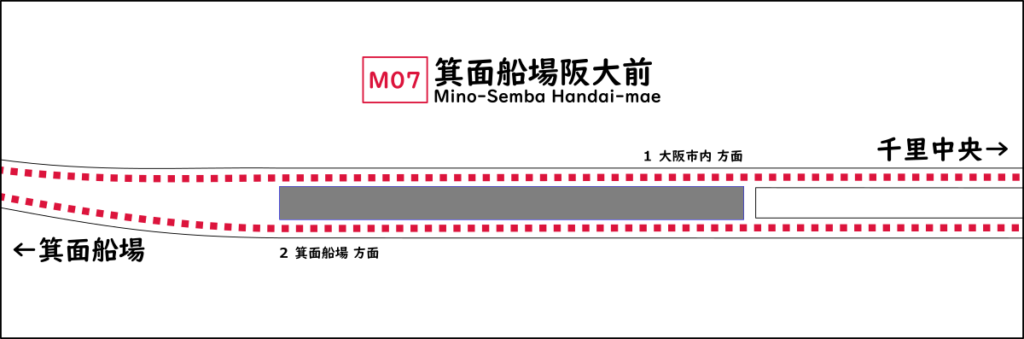

M07 箕面船場阪大前

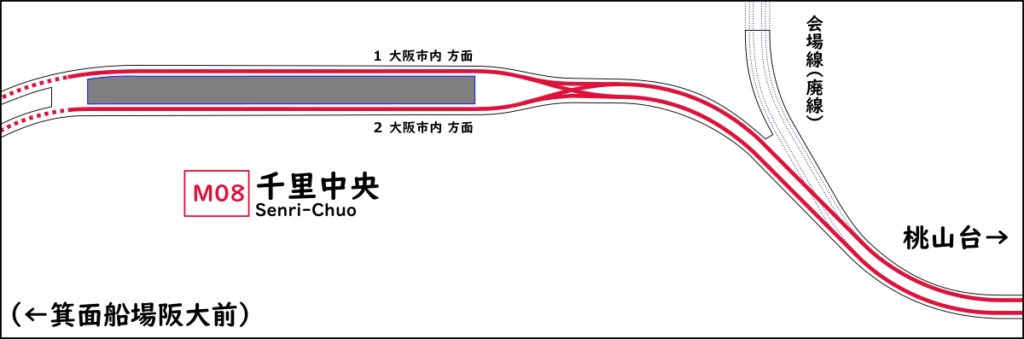

M08 千里中央

会場線分岐部

千里中央方面 車内より

桃山台・なかもず方面

2番線 車内より

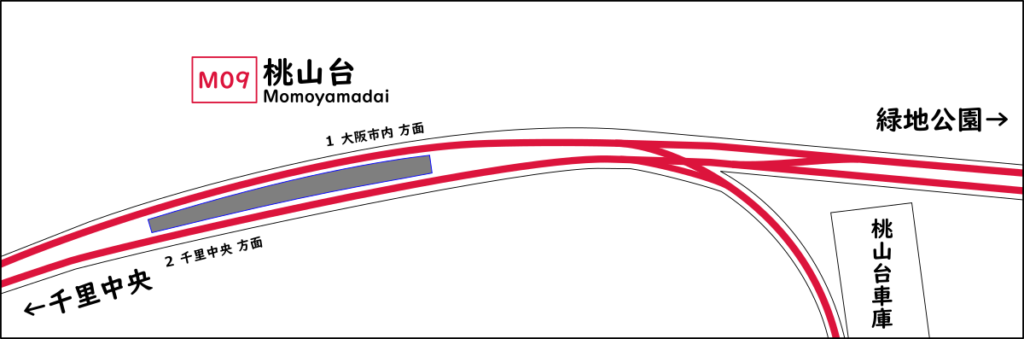

M09 桃山台

地理院地図を加工

緑地公園・なかもず方面

コンコース階より

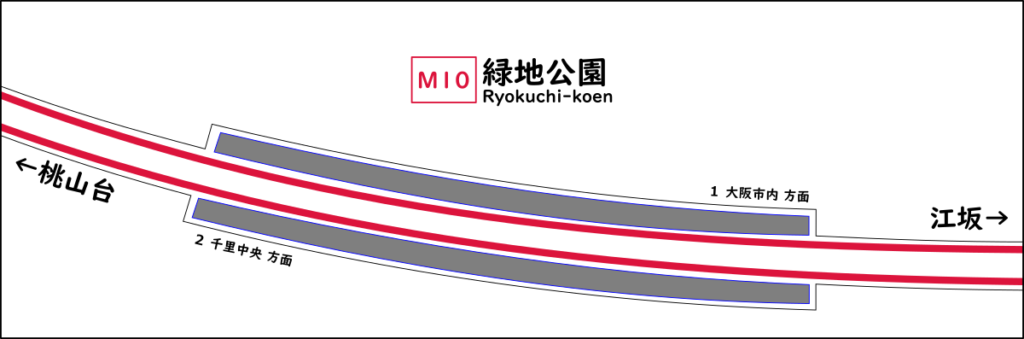

M10 緑地公園

地理院地図を加工

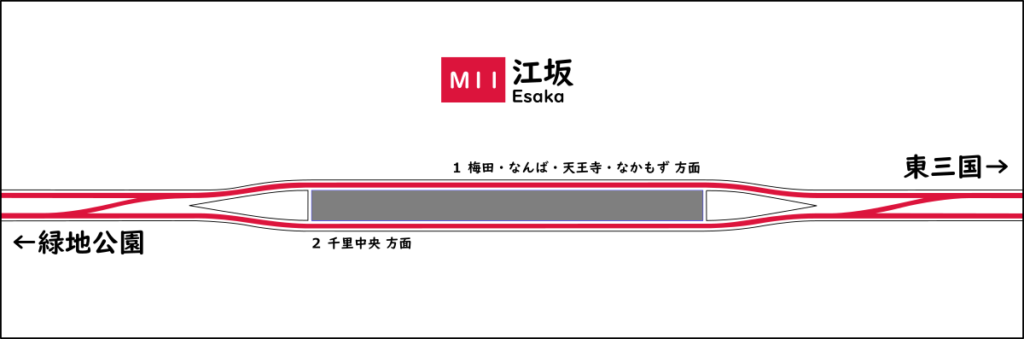

M11 江坂

地理院地図を加工

緑地公園・千里中央 方面

1番線 車内より

東三国・なかもず 方面

1番線 車内より

【廃止】万国博中央口

【廃止】千里中央(仮設)
