【路線図/配線略図】広島電鉄 江波線・横川線・白島線

Hiroshima Electric Railway Eba Line / Yokogawa Line / Hakushima Line: Route Map & Track Diagram

【2026年最新版】広島市内を走る路面電車の支線系統である「広電江波線」「広電横川線」「広電白島線」の路線図と配線図を掲載。各停留所の位置関係や線路配置をわかりやすく解説します。

路線図

路線概要・配線略図

路線名	江波線	横川線	白島線
事業者	広島電鉄(株)	広島電鉄(株)	広島電鉄(株)
運行系統	6,8,9号線	7,8号線	9号線
路線距離	2.6キロ	1.4キロ	1.2キロ
駅数	７駅	５駅	５駅
起終点	起点：土橋停留場 （広島市中区） 終点：江波停留場 （広島市中区）	起点：十日市町停留場 （広島市中区） 終点：横川駅停留場 （広島市西区）	起点：八丁堀停留場 （広島市中区） 終点：白島停留場 （広島市中区）
車両基地	江波車庫

配線図・写真

E06 江波 ／ 江波車庫

江波車庫 方面

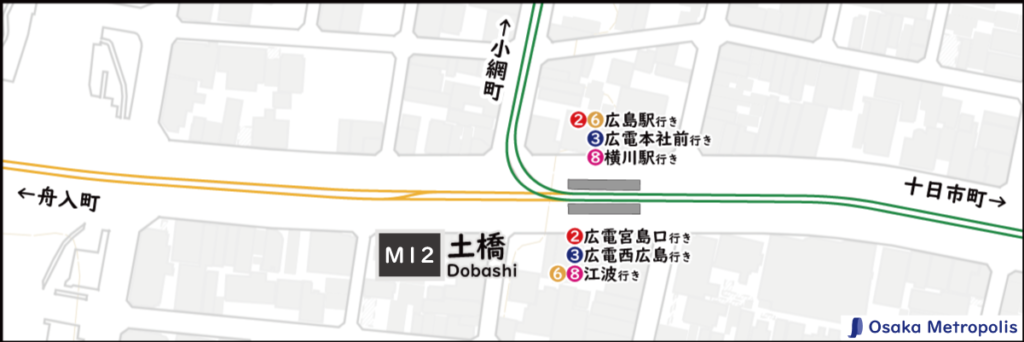

M12 土橋

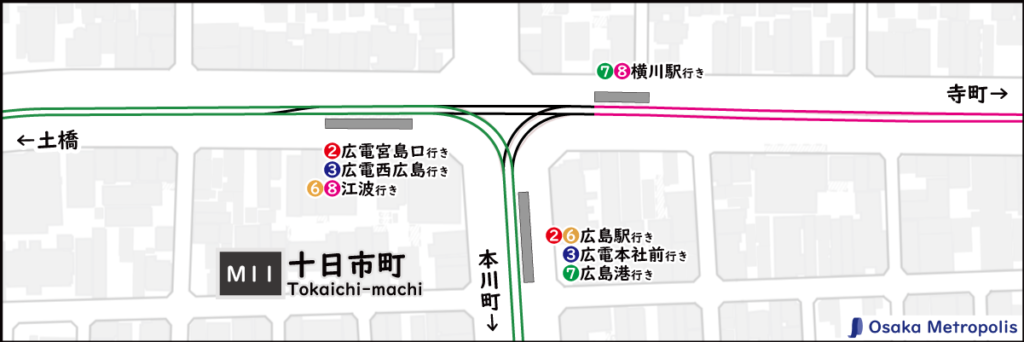

M11 十日市町

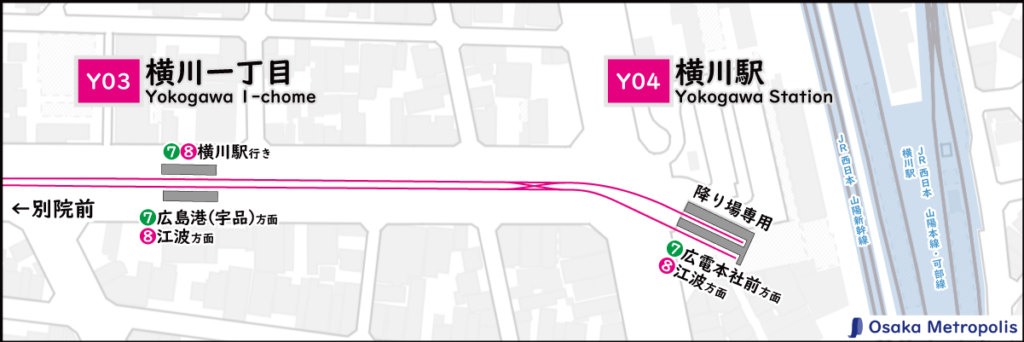

Y04 横川駅

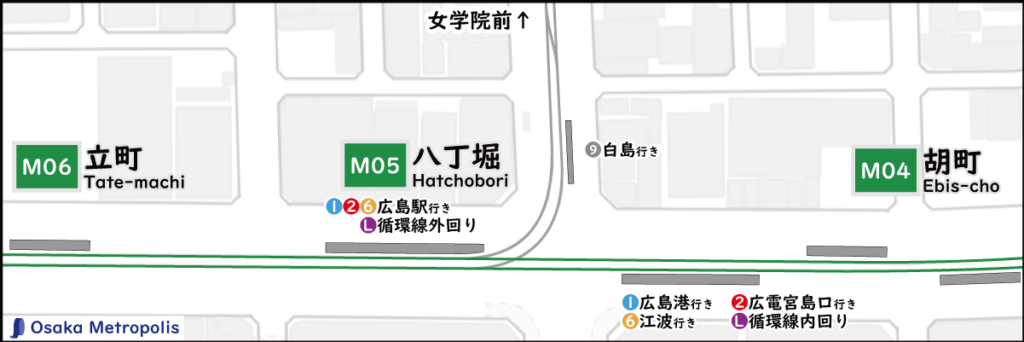

M05 八丁堀

八丁堀停留場は1・2・6・9・L号線が乗り入れる、３面３線のホームです。
どの方向も八丁堀交差点に進入する手前にホームがあるため、交差点の三方にホームが配置されています。

八丁堀交差点上で本線・白島線が分岐します。（立町方面から胡町・女学院前方面に分岐）
白島線の女学院前方面に片渡り線があり、八丁堀駅で折り返す9号線車両はこの片渡り線を使用します。

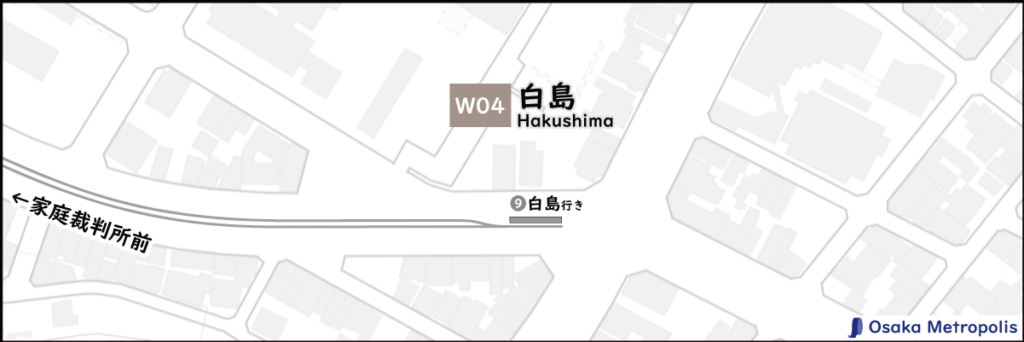

W04 白島
