【2026年最新版】六地蔵・山科・烏丸御池・太秦天神川などを結ぶ「京都市営地下鉄東西線」の路線図・配線図・配線写真を掲載。「京阪京津線」との接続関係、各駅の位置関係や線路配置をわかりやすく解説します。
路線概要
| 路線名 | 東西線 |
| 事業者 | 京都市（交通局） |
| 路線距離 | 17.5キロ |
| 駅数 | 17駅 |
| 起点 | 六地蔵駅（京都府宇治市） |
| 終点 | 太秦天神川駅（京都市右京区） |
| 車両基地 | 醍醐車庫 |
路線図

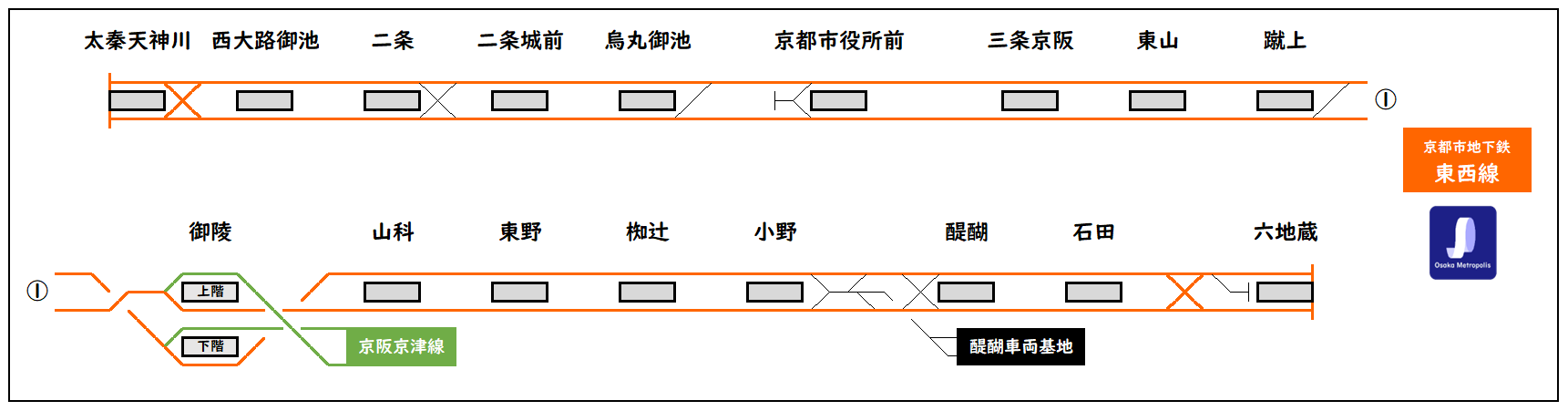

配線略図
配線写真（各駅）

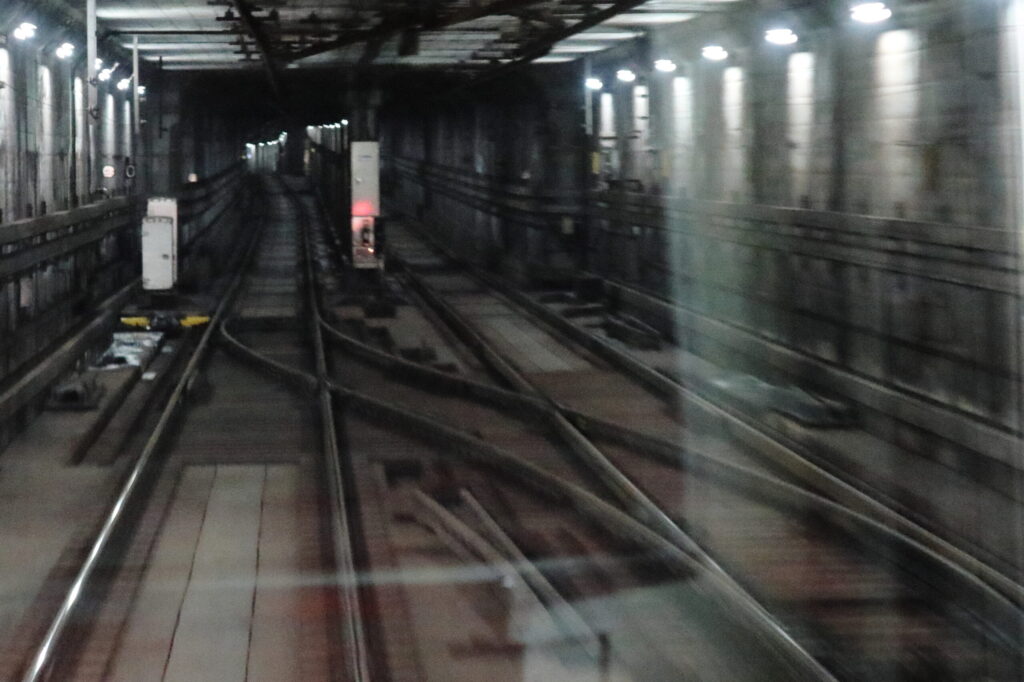

T01 六地蔵

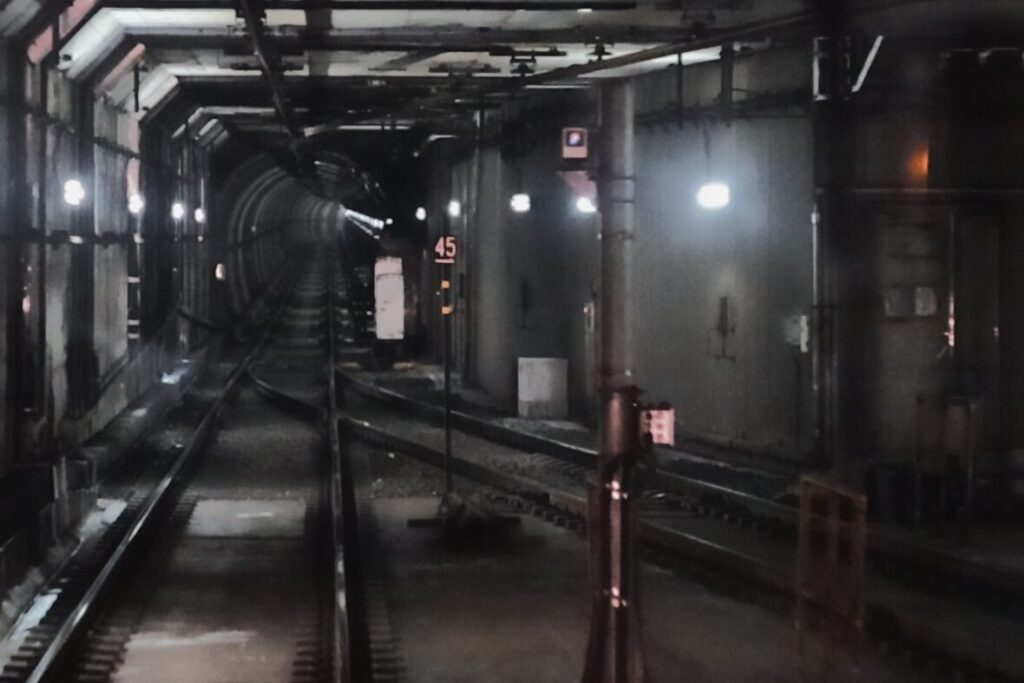

六地蔵駅は１面２線のホームです。
石田方面に両渡り線と、保線用側線があります。
JR奈良線・京阪宇治線と接続しています。
終端方
T03 醍醐

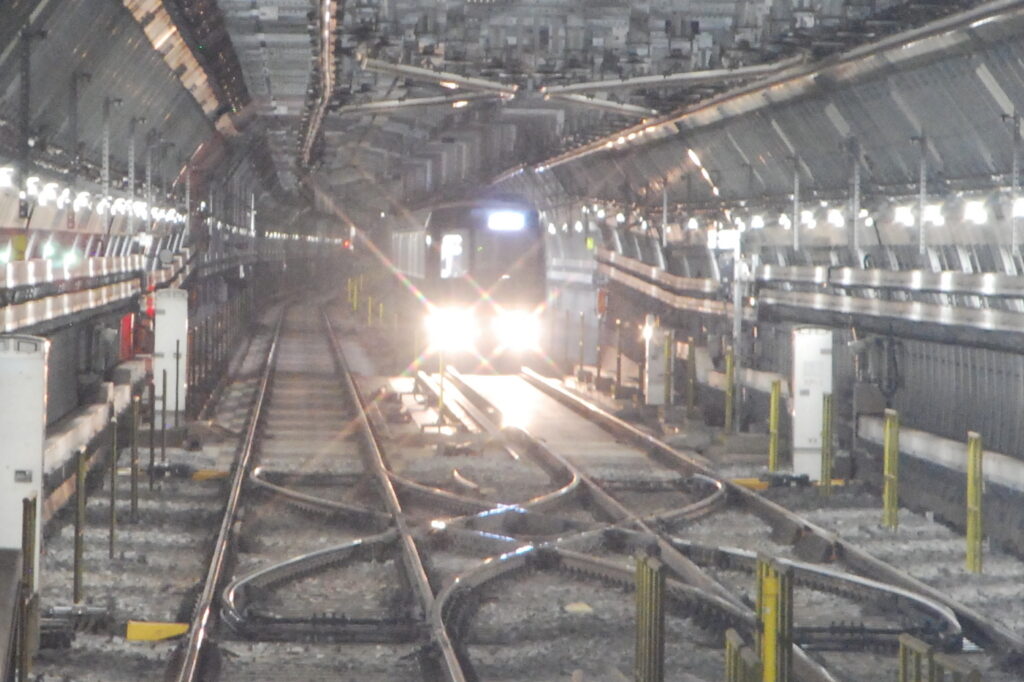

醍醐駅は１面２線のホームです。
小野方面に両渡り線がありますが、通常ダイヤでは使用されていません。
小野・太秦天神川 方面
T08 御陵

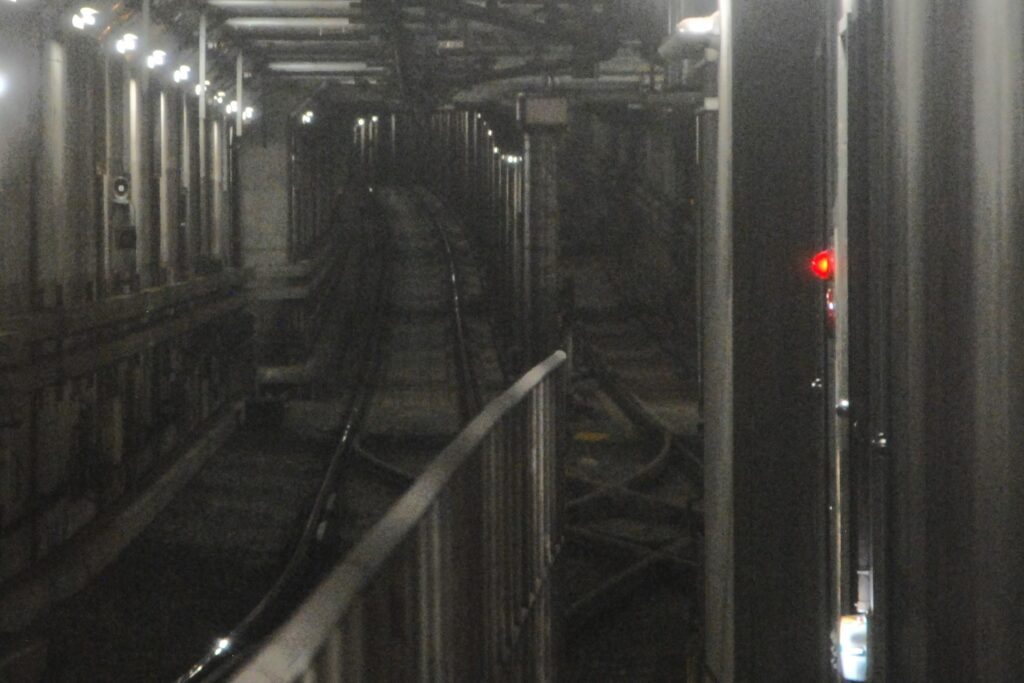

御陵駅は地下鉄東西線・京阪京津線が乗り入れる、二層２面４線のホームです。
B2Fが蹴上方面、B3Fが山科方面です。
上下線ホームともに蹴上方面で１線から２線へ分岐しており、同一ホームでも東西線車両のりばと京津線車両のりばが分かれています。
蹴上・太秦天神川 方面
T12 京都市役所前

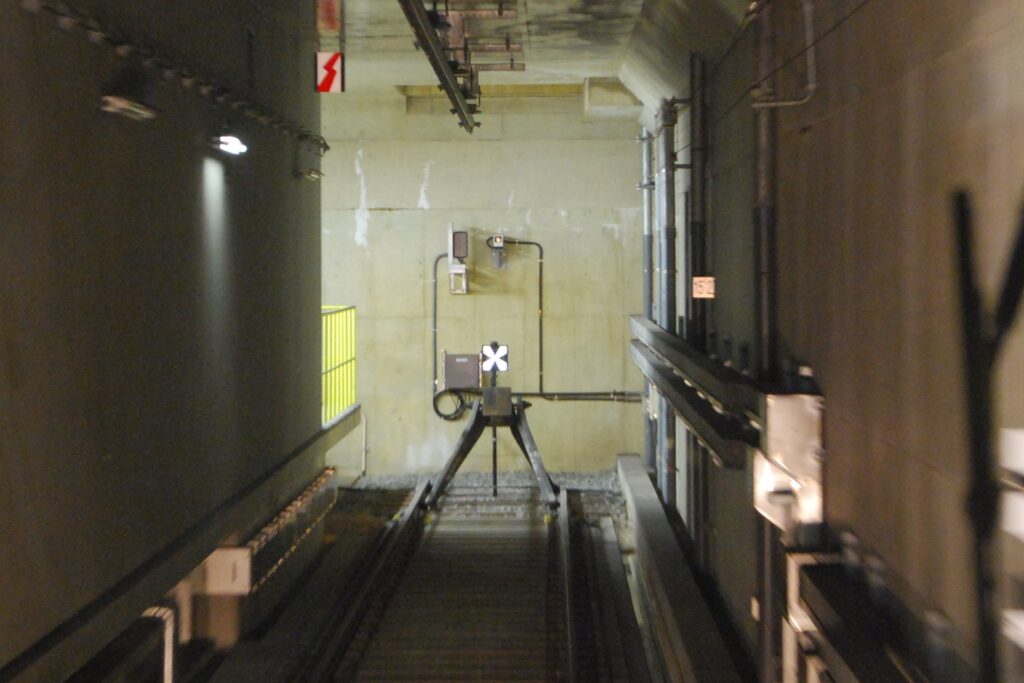

京都市役所前駅は１面２線のホームです。
烏丸御池方面に引上線があります。当駅止まりの京津線車両は、この渡り線を使用して折り返します。
烏丸御池・太秦天神川 方面
T13 烏丸御池

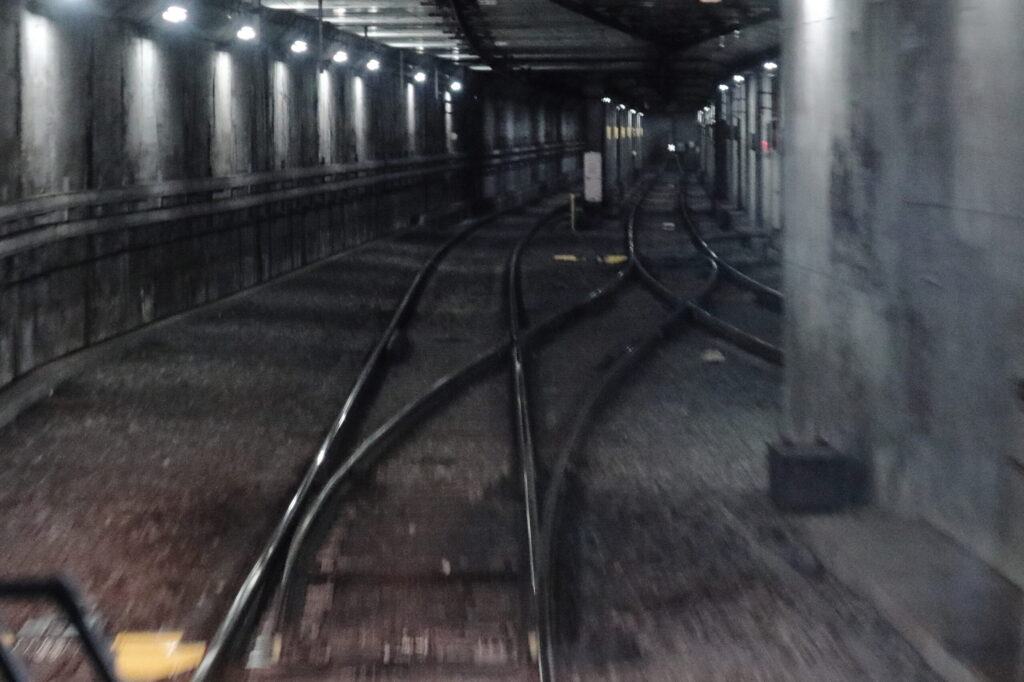

烏丸御池駅は１面２線のホームです。
京都市役所前方面に片渡り線がありますが、通常ダイヤでは使用されていません。
地下鉄烏丸線と接続しています。
京都市役所前・六地蔵 方面
T15 二条

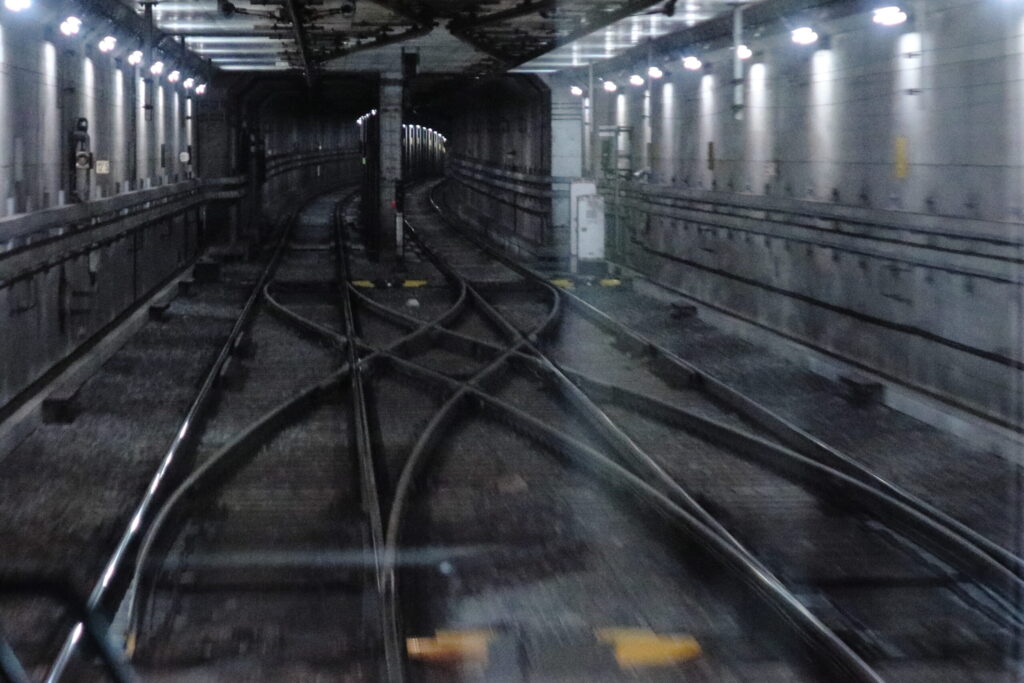

二条駅は１面２線のホームです。
二条城前方面に両渡り線がありますが、通常ダイヤでは使用されていません。
JR嵯峨野線と接続しています。
二条城前・六地蔵 方面
T17 太秦天神川

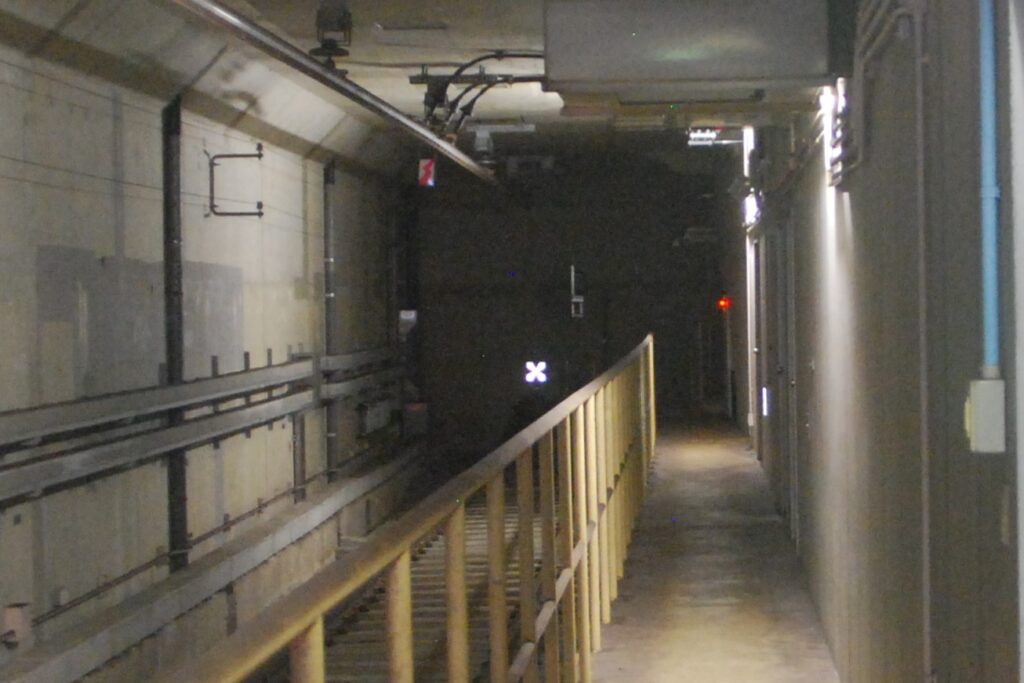

太秦天神川駅は１面２線のホームです。
西大路御池方面に両渡り線があります。
嵐電嵐山線と接続しています。
西大路御池・六地蔵 方面
終端方
