Railway wiring diagrams (Osaka Metro inspection section)
随時更新していきます。
ミスなど、ご指摘ございましたらコメントお願いします。
配線図/配線略図

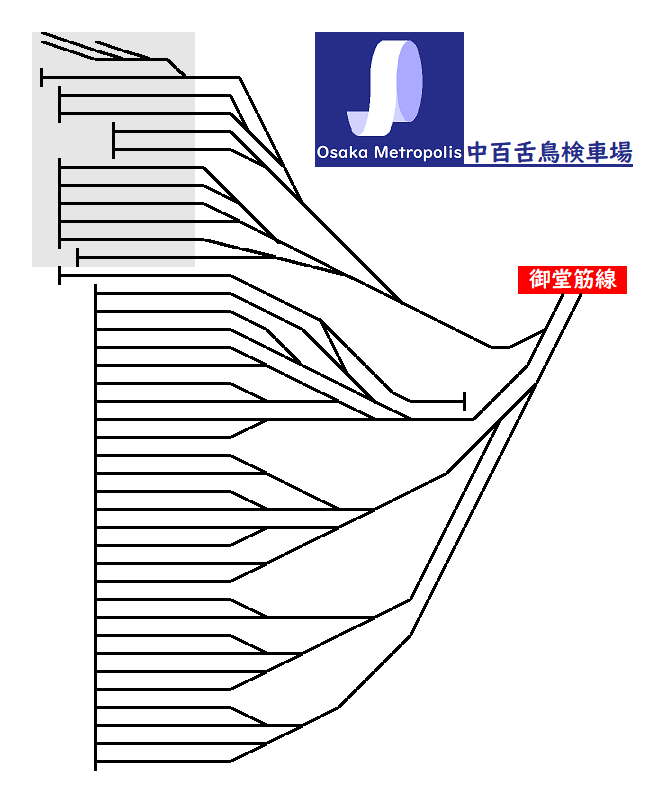

中百舌鳥検車場(御堂筋線)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/中百舌鳥検車場-1024x576.jpg)
大日検車場(谷町線)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/大日検車場-1024x576.jpg)
八尾車庫(谷町線)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/八尾車庫-1024x576.jpg)
緑木車両工場・緑木検車場(四つ橋線)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/緑木検車場-1024x576.jpg)
森之宮検車場(中央線・千日前線)
現在(~2025年頃)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/森之宮検車場2-1024x576.jpg)
大阪万博期間中(2025年頃)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/森之宮検車場3-1024x576.jpg)
森之宮新駅 設置後(2028年頃~)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/森之宮検車場4-1024x576.jpg)

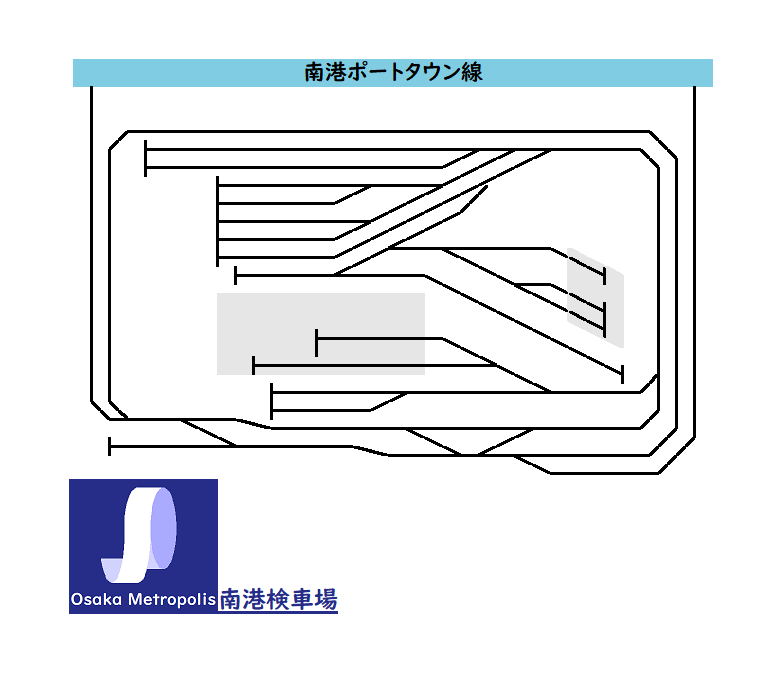

南港検車場(ニュートラム)
![](https://osaka-metro-pm.com/wp-content/uploads/2023/05/南港検車場-1024x576.jpg)
