Railway wiring diagrams (Osaka Metro Nagahori Tsurumi-ryokuchi Line)
随時更新していきます。
ミスなど、ご指摘ございましたらコメントお願いします。

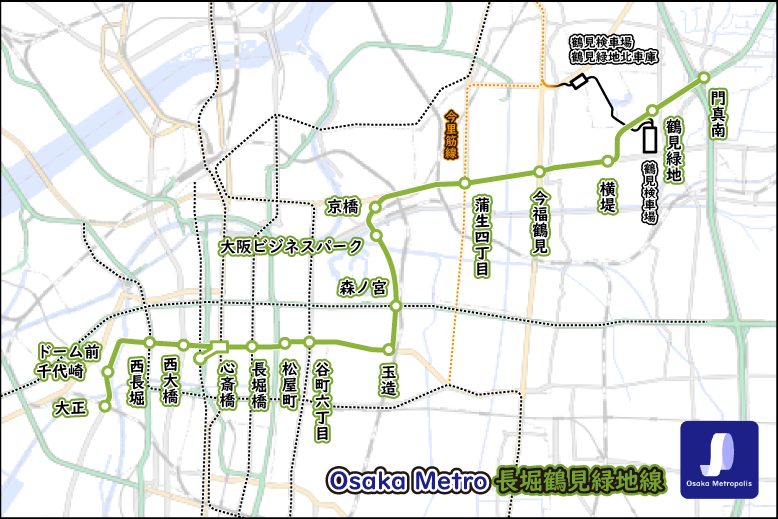

路線図
![](https://osaka-metro-pm.com/wp-content/uploads/2022/09/7長堀鶴見緑地線-1024x683.jpg)

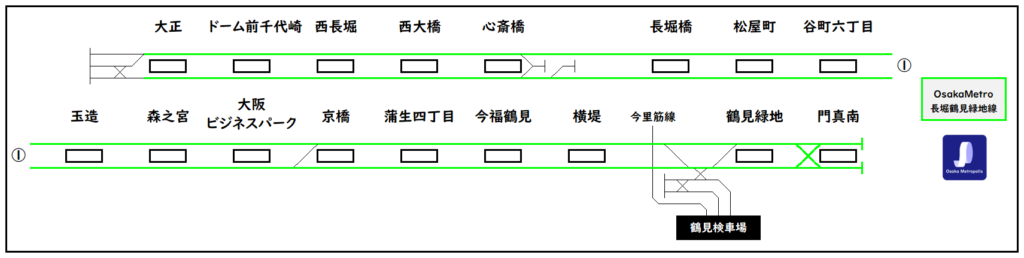

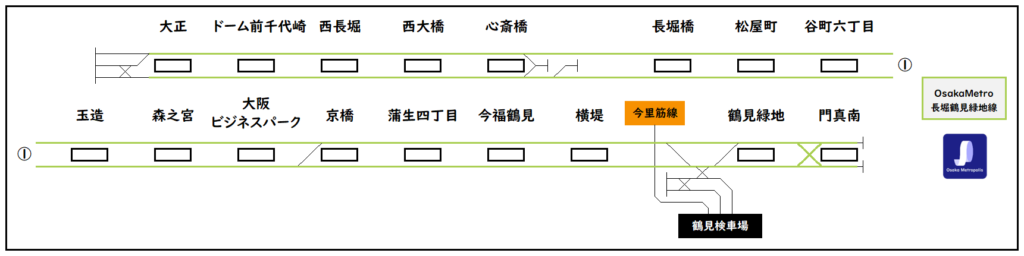

配線略図
![大阪メトロ,長堀鶴見緑地線,配線略図](https://osaka-metro-pm.com/wp-content/uploads/2022/08/配線略図-1024x305.png)
配線図(各駅)
N11 大正
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N11大正-1024x339.png)
引上線 方面
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/DSC_2610-1024x685.jpg)
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/DSC_2614-1024x685.jpg)
N12 ドーム前千代崎
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N12ドーム前千代崎-1024x339.png)
N13 西長堀
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N13西長堀-1024x339.png)
N14 西大橋
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N14西大橋-1024x339.png)
N15 心斎橋
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N15心斎橋-1024x339.png)
長堀橋・門真南 方面
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/DSC_8166-1024x685.jpg)
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/DSC_0080-1024x685.jpg)
N16 長堀橋
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N16長堀橋-1024x339.png)
N17 松屋町
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N17松屋町-1024x339.png)
N18 谷町六丁目
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N18谷町六丁目-1024x339.png)
N19 玉造
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N19玉造-1024x339.png)
N20 森ノ宮
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N20森ノ宮-1024x339.png)
N21 大阪ビジネスパーク
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N21大阪ビジネスパーク-1024x339.png)
N22 京橋
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N22京橋-1024x339.png)
N23 蒲生四丁目
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N23蒲生四丁目-1024x339.png)
N24 今福鶴見
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N24今福鶴見-1024x339.png)
N25 横堤
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N25横堤-1024x339.png)
N26 鶴見緑地
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N26鶴見緑地-1024x339.png)
横堤・大正 方面
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/DSC_3274-1024x685.jpg)
N27 門真南
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/N27門真南-1024x339.png)
駅終端
![](https://osaka-metro-pm.com/wp-content/uploads/2022/10/DSC_5823-1024x685.jpg)
