Naniwasuji Line: Route Map & Track Diagram
【2025年最新版】大阪駅とJR難波線・南海本線を結ぶ、2030年度開業予定の新路線「なにわ筋線」の路線図・配線図を掲載。各駅の位置関係や線路配置の計画をわかりやすく解説します。

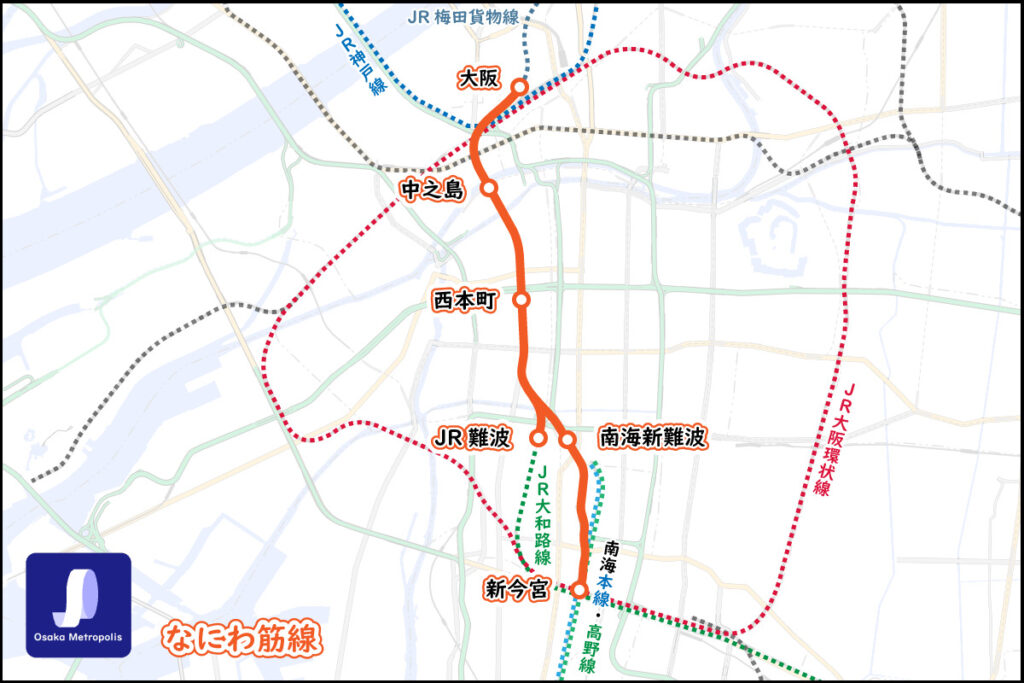

路線図
路線概要
| 大阪～西本町 間 | 西本町～JR難波 間 | 西本町～新今宮 間 | |
|---|---|---|---|
| 路線名 | なにわ筋線 | ||
| 事業者 (第3種) | 関西高速鉄道(株) | ||
| 事業者 (第2種) | 西日本旅客鉄道(株) （JR西日本） 南海電気鉄道(株) | 西日本旅客鉄道(株) | 南海電気鉄道(株) |
| 路線距離 | 2.7キロ | 1.2キロ | 3.3キロ |
| 駅数 | ３駅 | ２駅 | ３駅 |
| 起点 | 大阪駅 （大阪市北区） | － | － |
| 終点 | － | JR難波駅 （大阪市浪速区） | 新今宮駅 （大阪市西成区） |
| 車両基地 | なし | ||

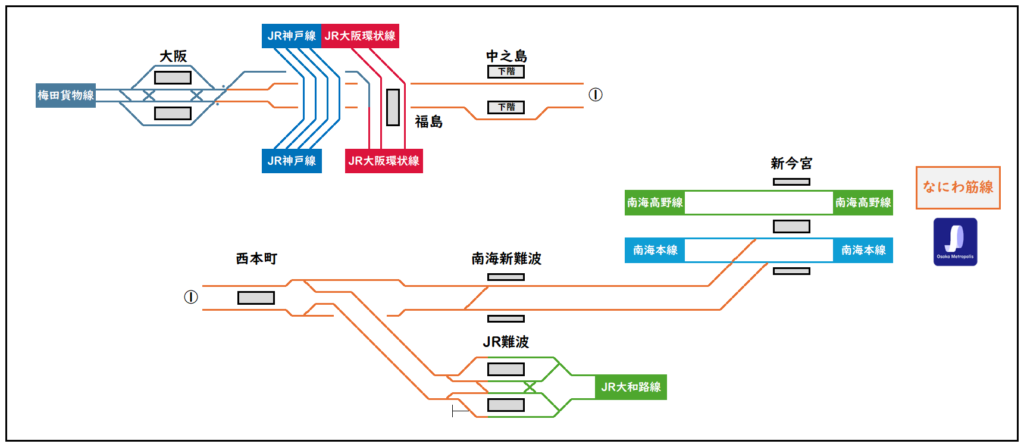

配線略図
※なにわ筋線の区間はまだ計画が確定していません。上図は、公開されている資料をもとに管理人が作成したものです。実際の計画とは異なる場合があります。
配線図（各駅）

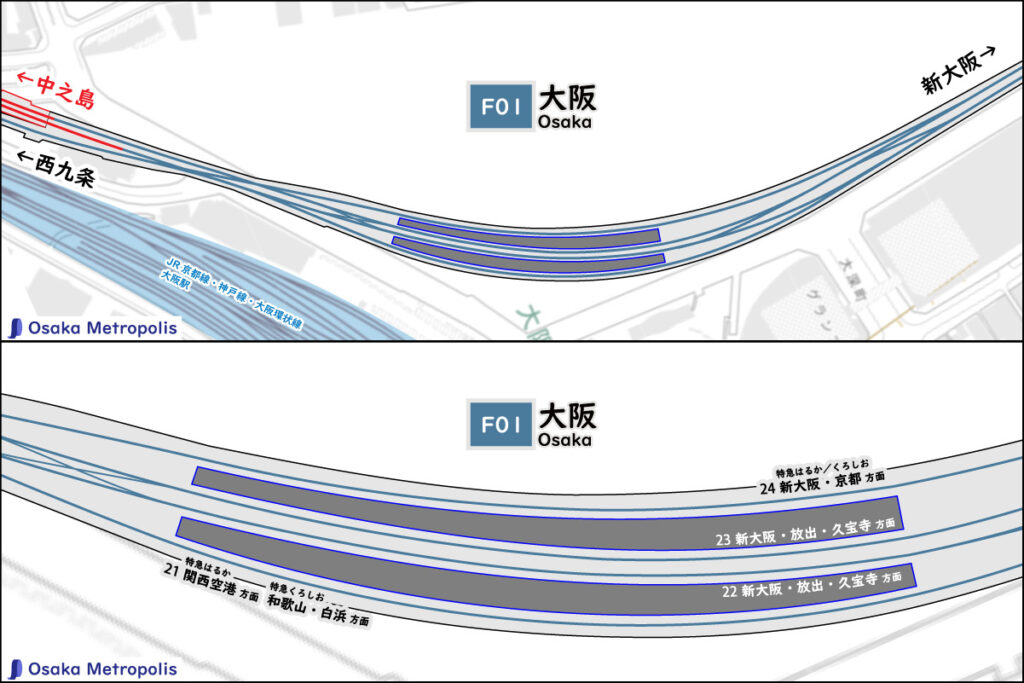

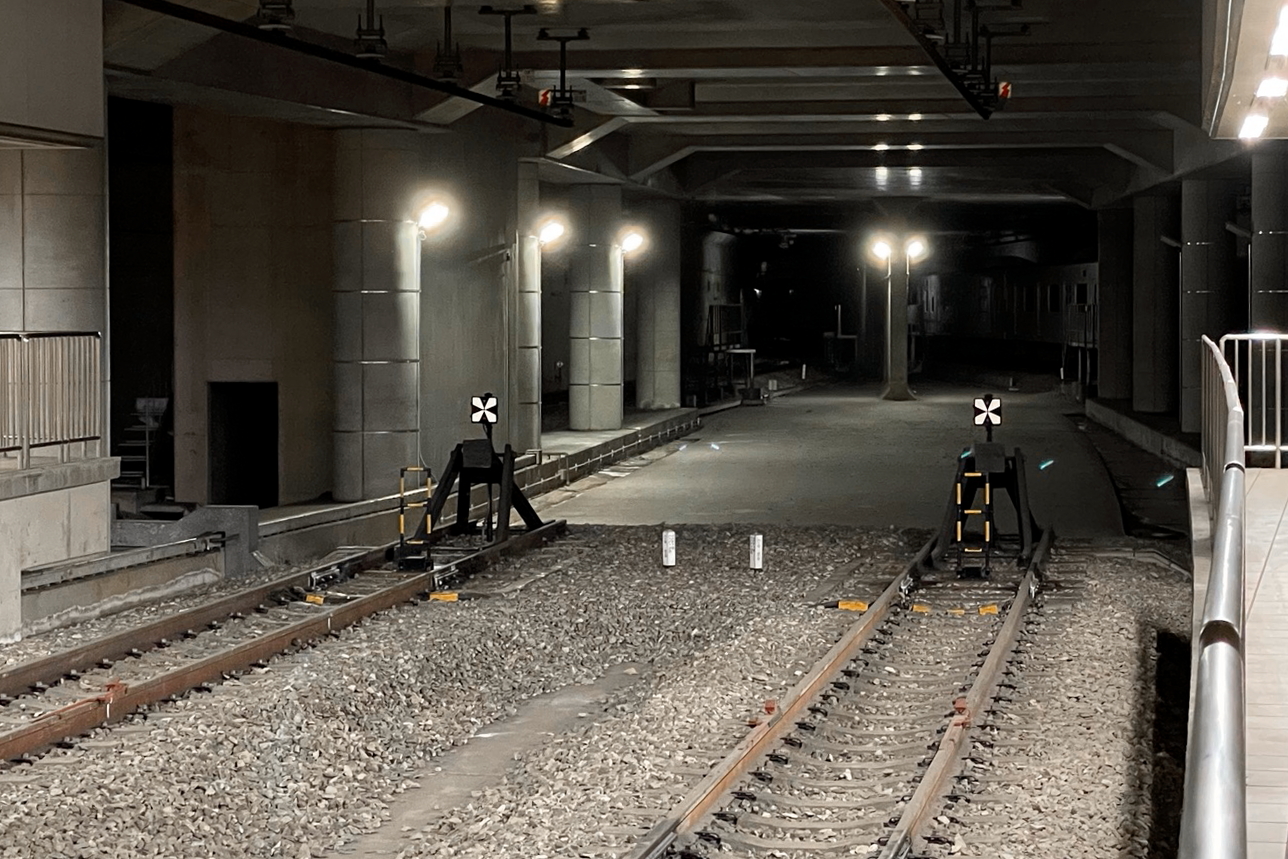

F01 大阪
大阪駅（地下ホーム）は２面４線のホームです。
新大阪方面・西九条方面ともに複数の渡り線が設置されています。
西九条方面では、大阪環状線の連絡線となにわ筋線が平面交差で分岐しています。
ＪＲ京都線・神戸線・大阪環状線・東西線（北新地駅）、大阪メトロ御堂筋線（梅田駅）・谷町線（東梅田駅）・四つ橋線（西梅田駅）、阪急宝塚線・神戸線・京都線（大阪梅田駅）、阪神本線（大阪梅田駅）に連絡します。
西九条 方面
新大阪 方面

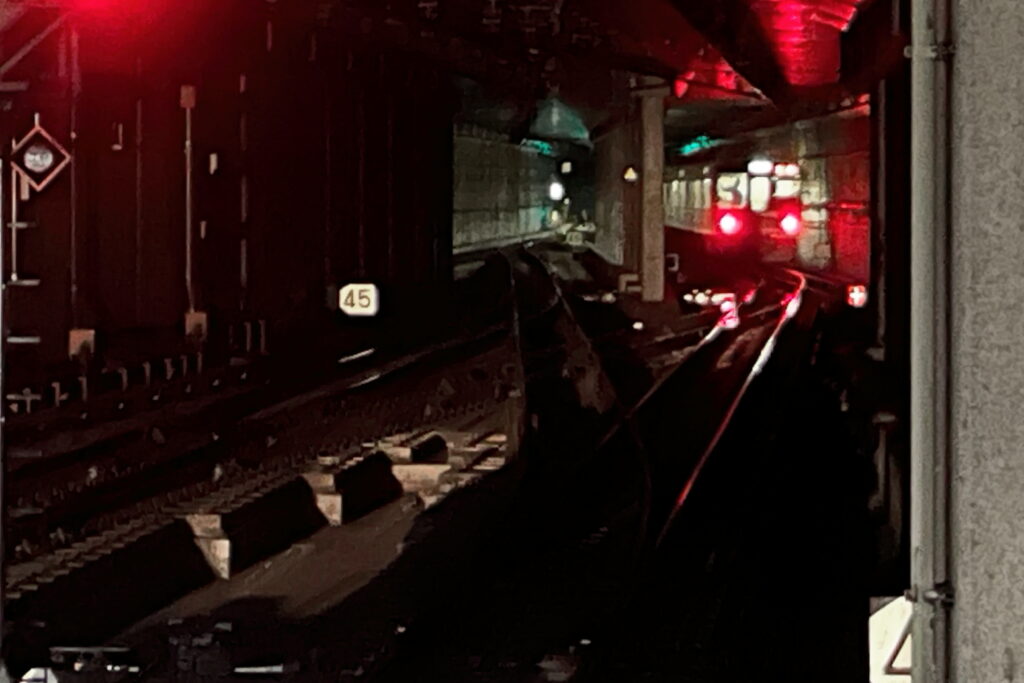

一番手前にある、22番線への渡り線
同渡り線
上り線(右)への渡り線と、24番線(左)と合流する渡り線
同渡り線

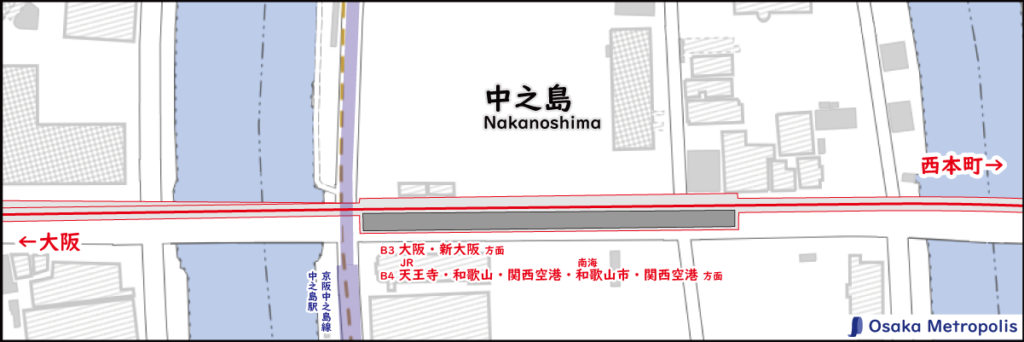

中之島（仮称）
※公開されている資料をもとに管理人が作成したものです。実際の計画とは異なる場合があります。
中之島駅は２面２線のホームです。
建設用地（地上の道路幅）の都合で、大阪方面ホームと難波方面ホームが上下に重なっています。Ｂ３階が大阪方面ホーム、Ｂ４階が難波方面ホームです。
立体交差する京阪中之島線に連絡します。

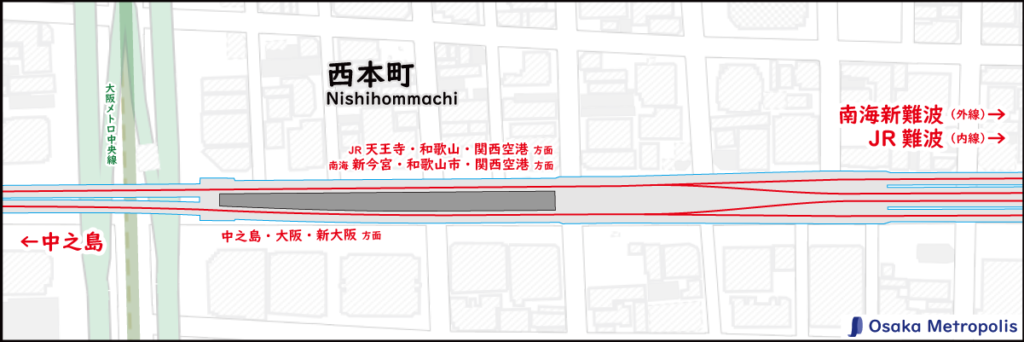

西本町（仮称）
※公開されている資料をもとに管理人が作成したものです。実際の計画とは異なる場合があります。
西本町駅は１面２線のホームです。
難波方面では、南海の連絡線とＪＲの連絡線に分岐します。
立体交差する大阪メトロ中央線とは連絡しません。（中央線側に隣接する駅がないため。工事説明会にて駅新設予定はないとの公表あり。）

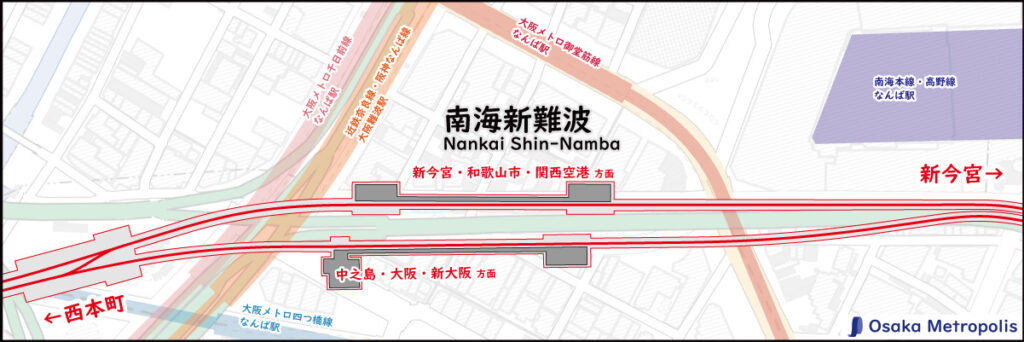

南海新難波（仮称）
※公開されている資料をもとに管理人が作成したものです。実際の計画とは異なる場合があります。
南海新難波駅は２面２線ホームです。
大阪方面に、片渡り線が設置されています。
ＪＲ大和路線（ＪＲ難波駅）、大阪メトロ御堂筋線・四つ橋線・千日前線（なんば駅）、南海本線・高野線（なんば駅）、近鉄奈良線・阪神なんば線（大阪難波駅）に連絡します。

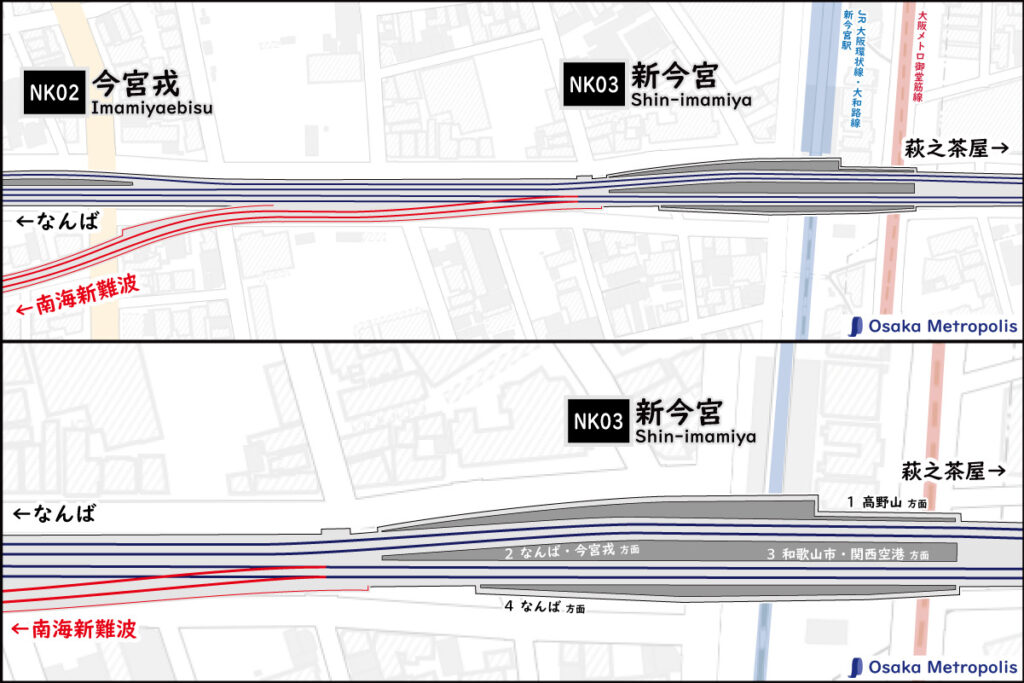

NK03 新今宮
※公開されている資料をもとに管理人が作成したものです。実際の計画とは異なる場合があります。
新今宮駅は３面４線のホームです。ＪＲ大和路線・大阪環状線、大阪メトロ御堂筋線・堺筋線（動物園前駅）、阪堺線（新今宮駅前停留場）に連絡します。
難波方面で、本線となにわ筋線が平面交差で分岐しています。

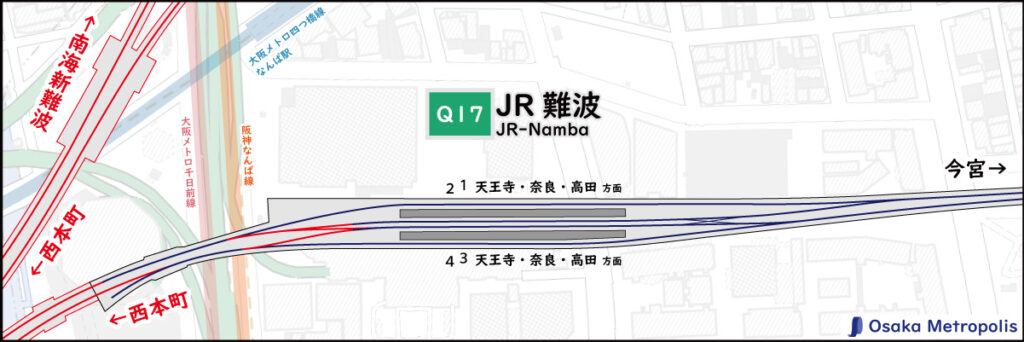

Q01 JR難波
※公開されている資料をもとに管理人が作成したものです。実際の計画とは異なる場合があります。
ＪＲ難波駅は２面４線のホームです。
大阪方面・天王寺方面ともに複数の渡り線が設置されています。大阪方面の渡り線はいずれもなにわ筋線開業時に新設予定です。
なにわ筋線（南海新難波駅）、大阪メトロ御堂筋線・四つ橋線・千日前線（なんば駅）、南海本線・高野線（なんば駅）、近鉄奈良線・阪神なんば線（大阪難波駅）に連絡します。
終端方
新今宮・天王寺 方面
引用・参考文献
関西高速鉄道「なにわ筋線」（2025.06.22閲覧）．
大阪市「事業概要説明資料・工事説明資料」（2025.06.22閲覧）．
鴻池組「うめきたエリアで大規模地下函体構造物を構築」（2025.06.22閲覧）．
垣内祐輝・北村将之「なにわ筋線建設に伴う既存駅（新大阪、JR難波）改良計画」建設技術，2022，35号，pp.29-32．
和田拓也「直接基礎構造の湊町駅ビルの計測管理」日本鉄道施設協会誌，1993，31巻10号，pp47-49
植木秀直・中川秀晴「上載荷重の異なる地下函体継手の設計と計測」日本鉄道施設協会誌，1994，32巻2号，pp141-143
