Railway wiring diagram (Osaka Metro Chuo Line)
随時更新していきます。
ミスなど、ご指摘ございましたらコメントお願いします。

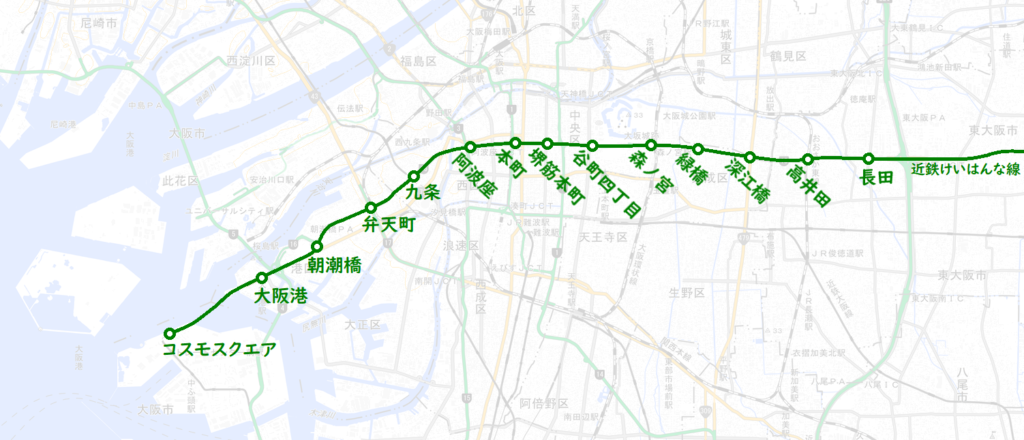

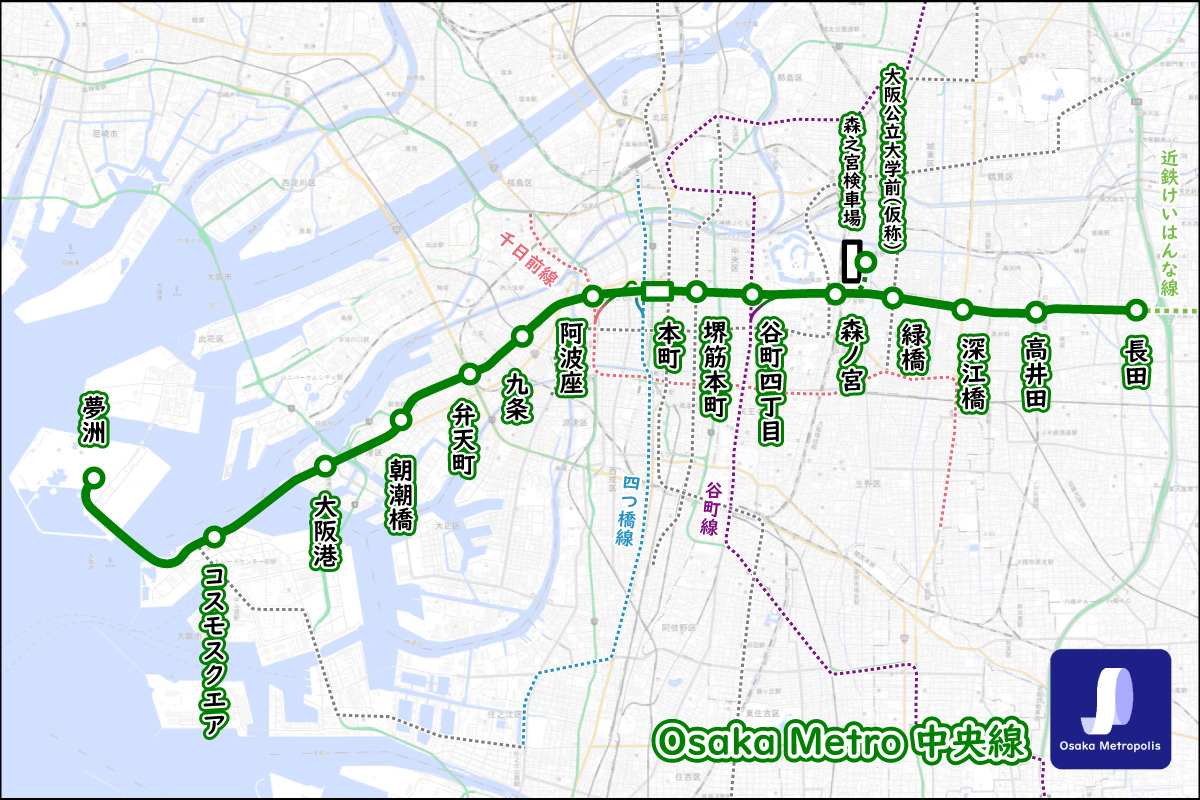

路線図

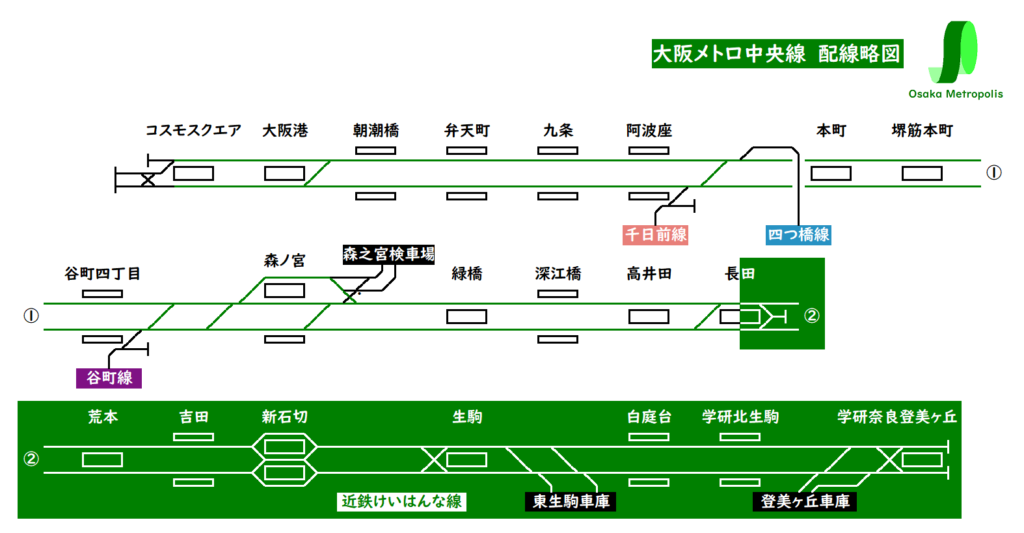

路線概要・配線略図
路線名 | 高速電気軌道第4号線 |
愛称 | 中央線 |
路線距離 | 17.9キロ |
駅数 | 14駅 |
起終点 | 起点:コスモスクエア駅(大阪市住之江区) 終点:長田駅(大阪府東大阪市) |
車両基地 | 森之宮検車場 |

配線図(駅別)
C09 夢洲駅(仮称)

配線に関する詳細は、令和3年度第3回大阪市建設事業評価有識者会議の資料を参考にしています。
C10 コスモスクエア駅

留置線(・夢洲)方面

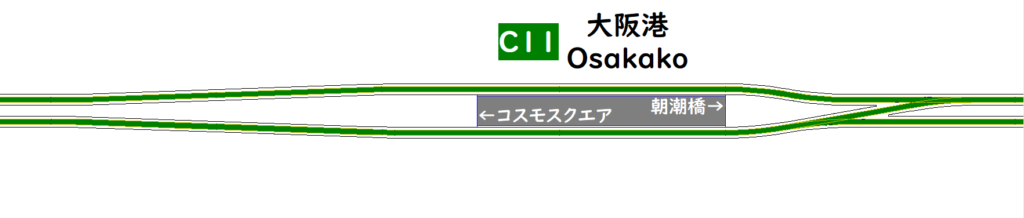

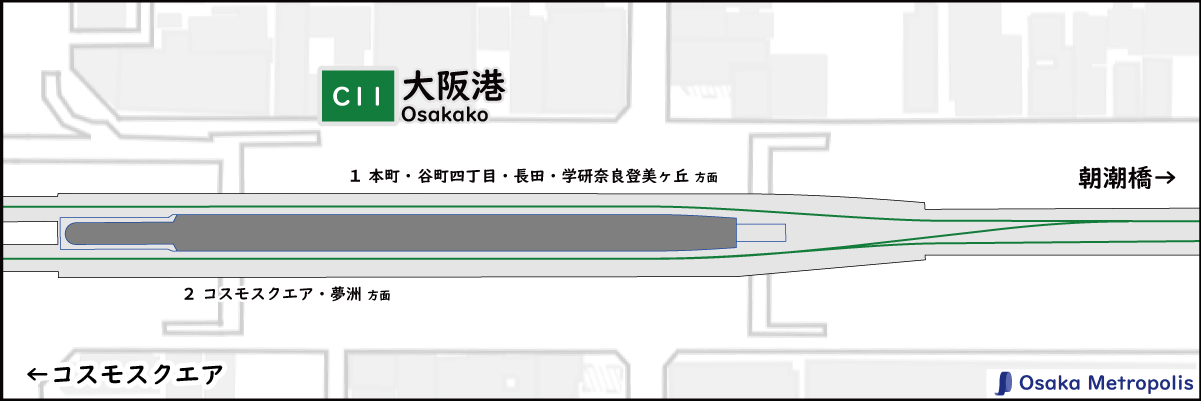

C11 大阪港駅

朝潮橋・長田方面


C12 朝潮橋駅

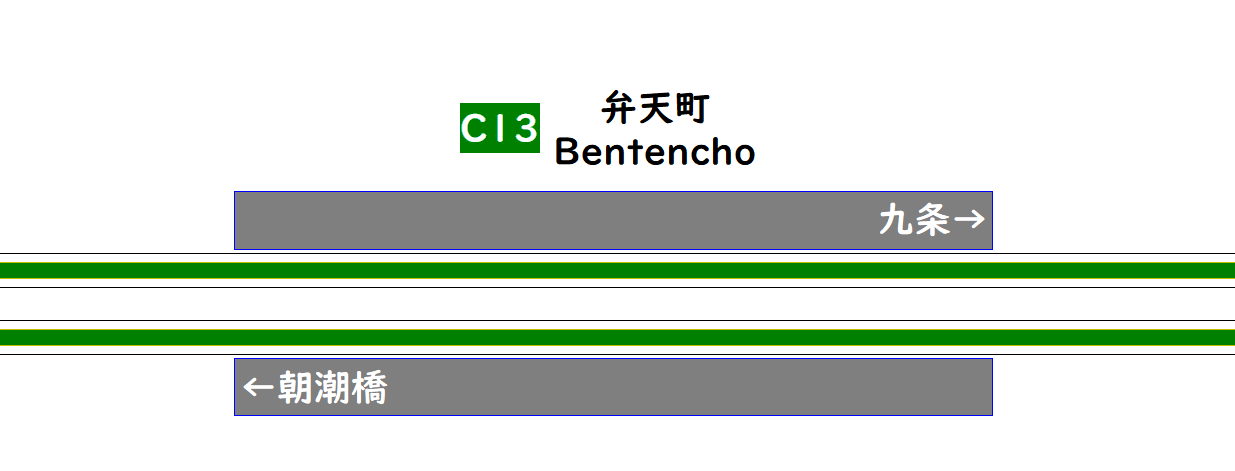

C13 弁天町駅

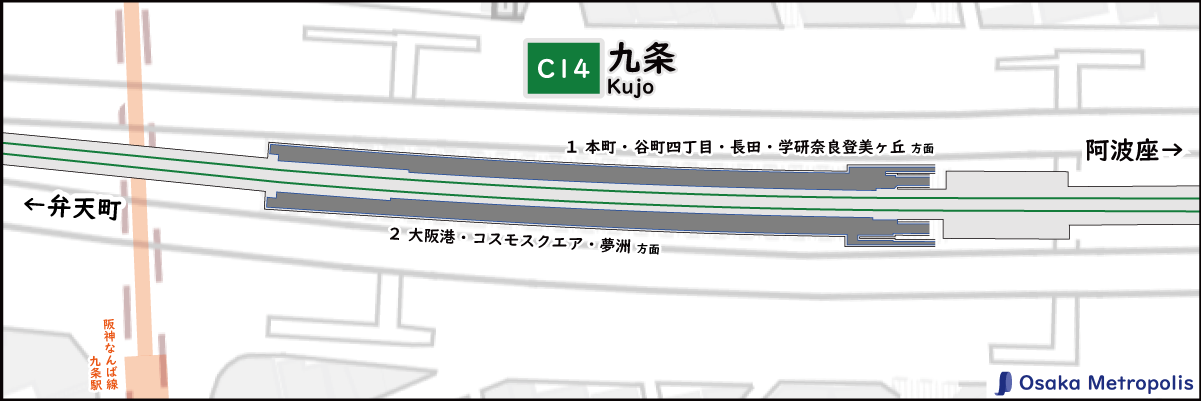

C14 九条駅

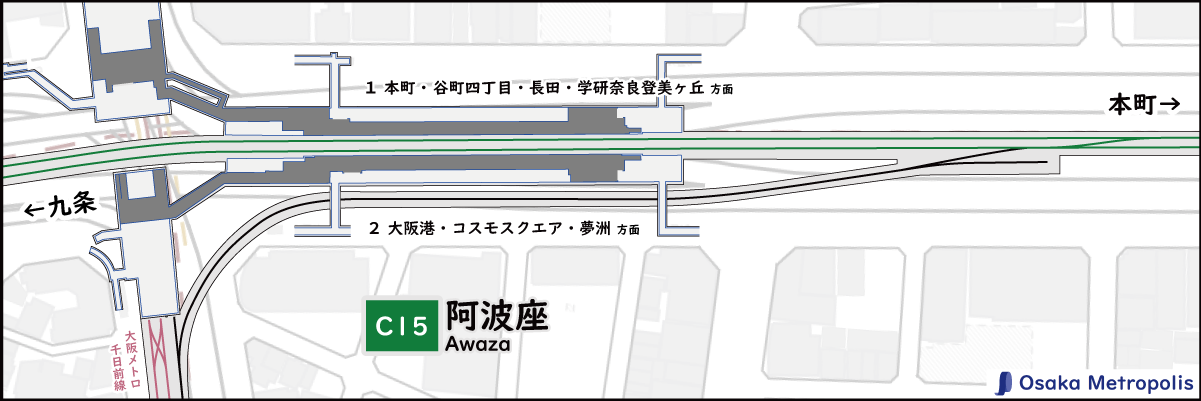

C15 阿波座駅

本町・長田方面


阿波座~本町間

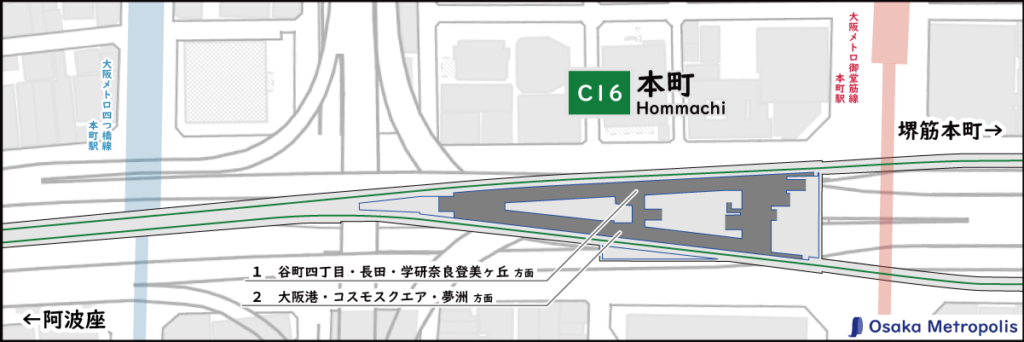

C16 本町駅
(阿波座駅の配線図と若干重なっている部分があります。)

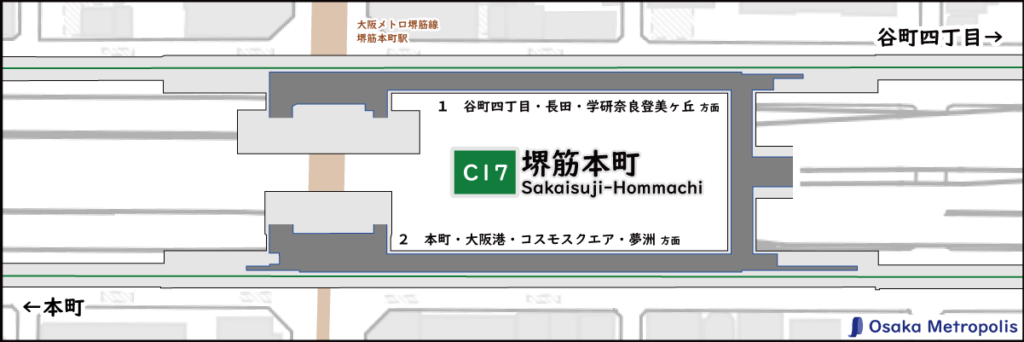

C17 堺筋本町駅

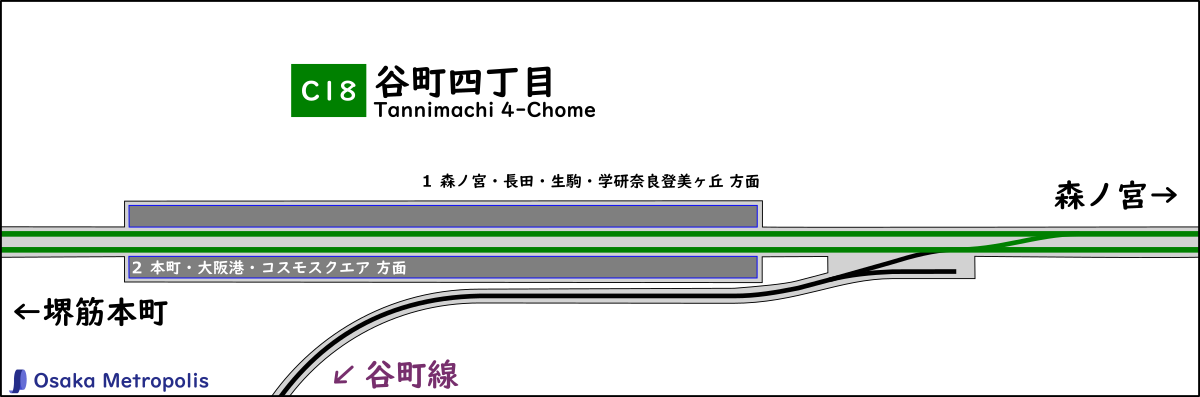

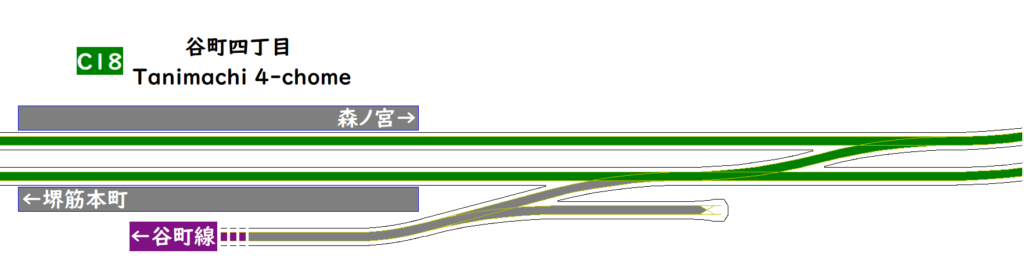

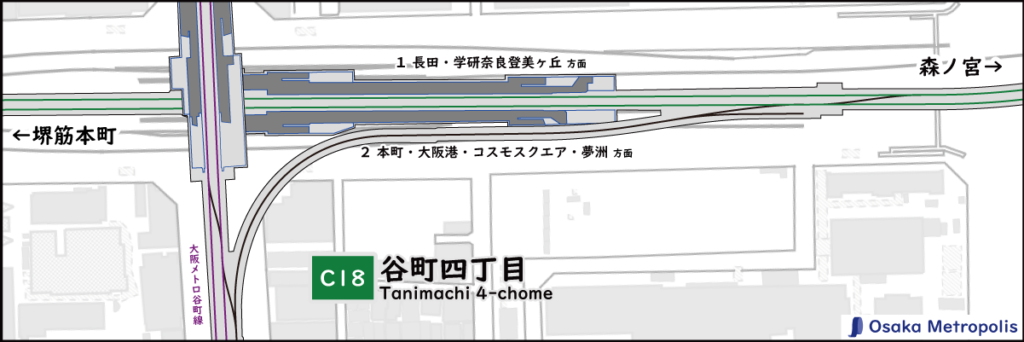

C18 谷町四丁目駅

森ノ宮・長田 方面

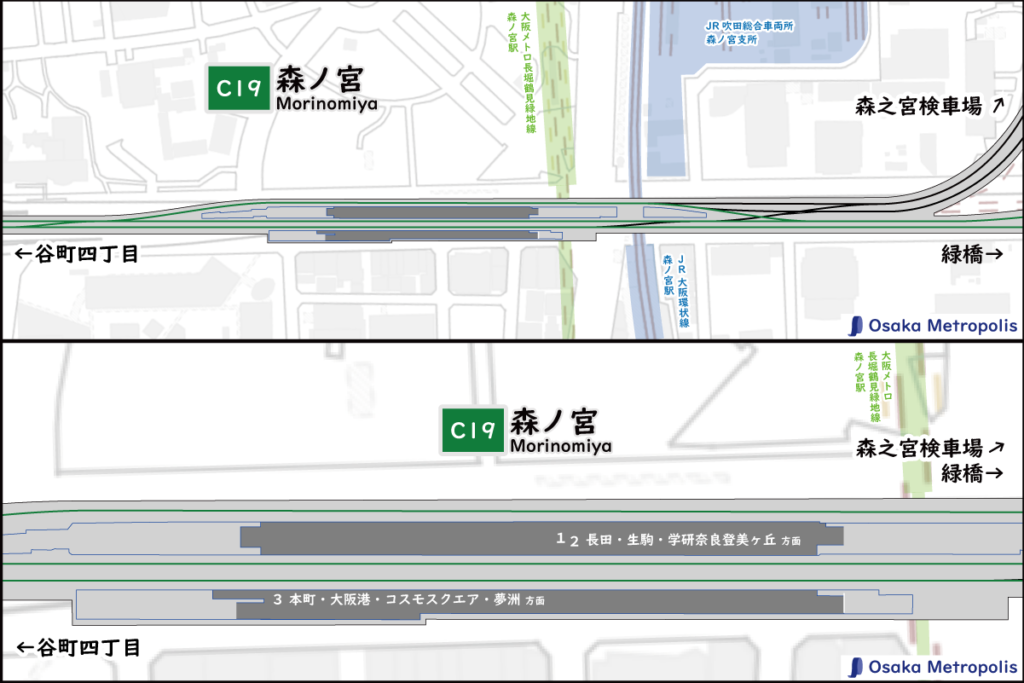

C19 森ノ宮駅

谷町四丁目・コスモスクエア 方面


森之宮検車場・緑橋・長田 方面

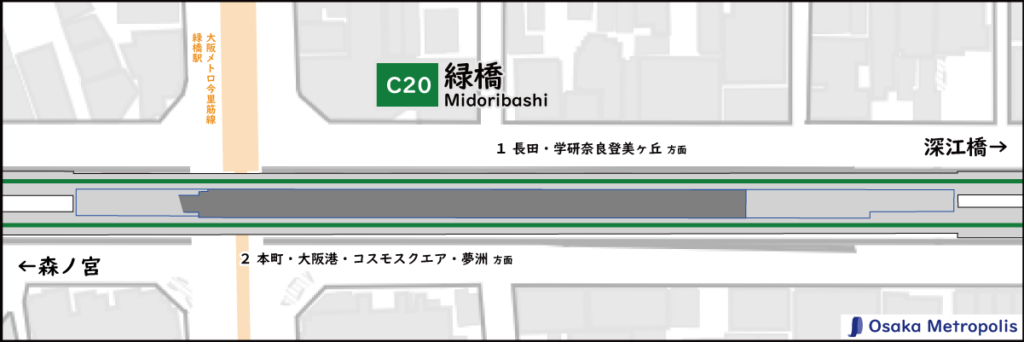

C20 緑橋駅

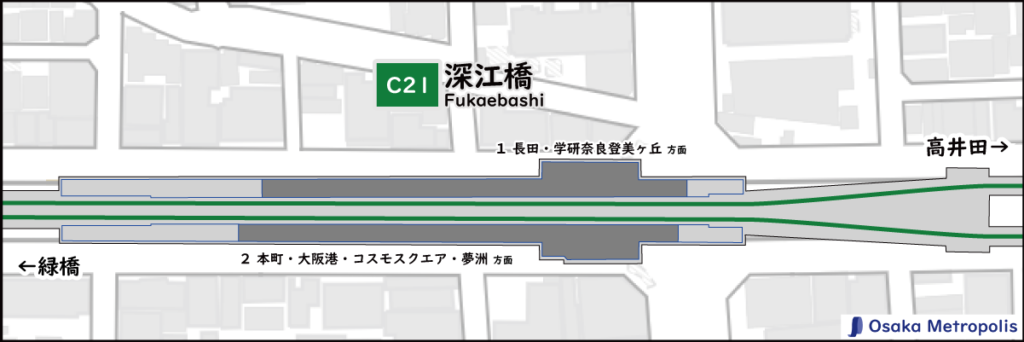

C21 深江橋駅

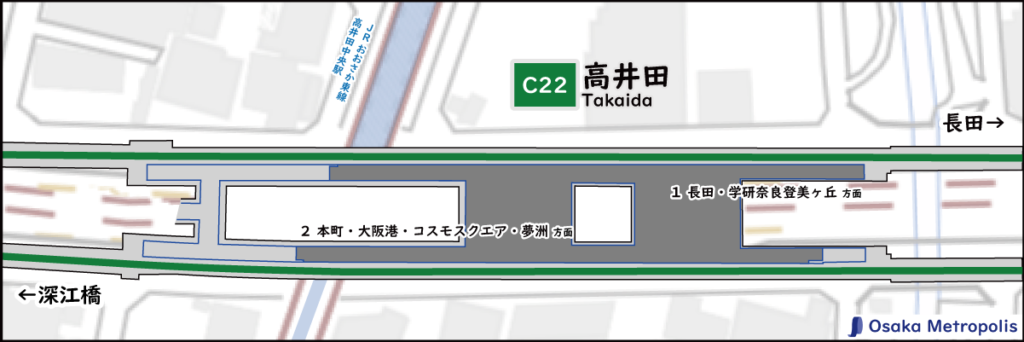

C22 高井田駅

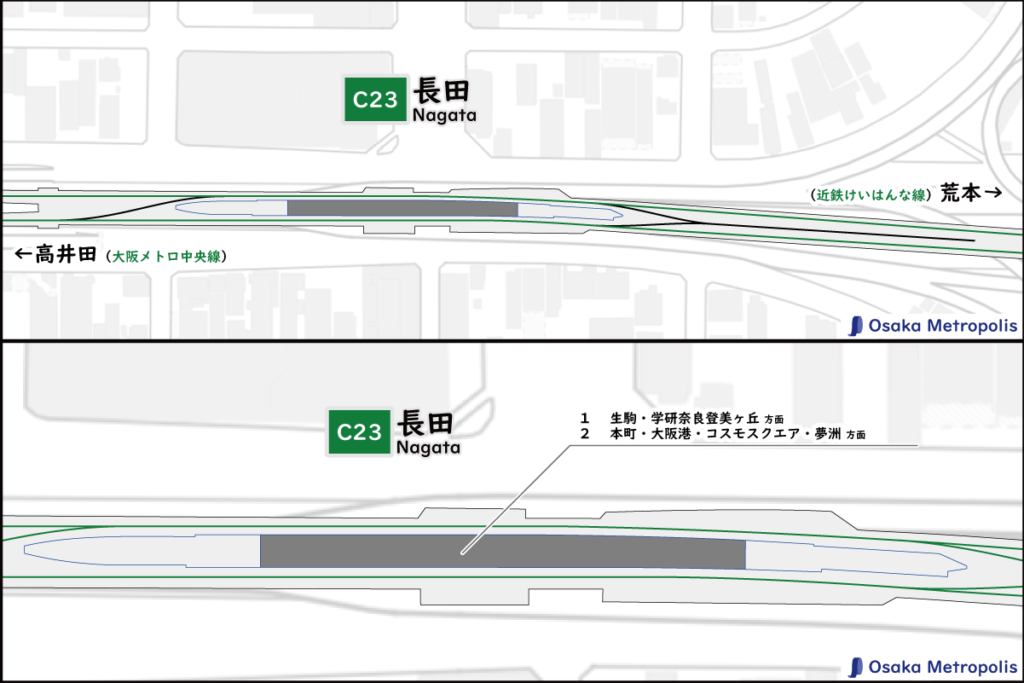

C23 長田駅

荒本・学研奈良登美ヶ丘 方面


長田駅より先は近鉄けいはんな線になります。
近鉄けいはんな線の路線図・配線図はこちらから!
引用・参考文献
大阪港湾局「調書説明資料(臨港鉄道整備事業(北港テクノポート線))」(2023/06/25閲覧).
