【路線図/配線略図】JR西日本梅田貨物線(東海道線支線)

JR西日本

2025.03.16 2023.03.18

目次

路線図
路線概要・配線略図
配線図（各駅）
1. F01　大阪駅（うめきた地下ホーム）
2. O14 P14 西九条
引用・参考文献
関連記事
今後の鉄道イベント情報（鉄道コムより）

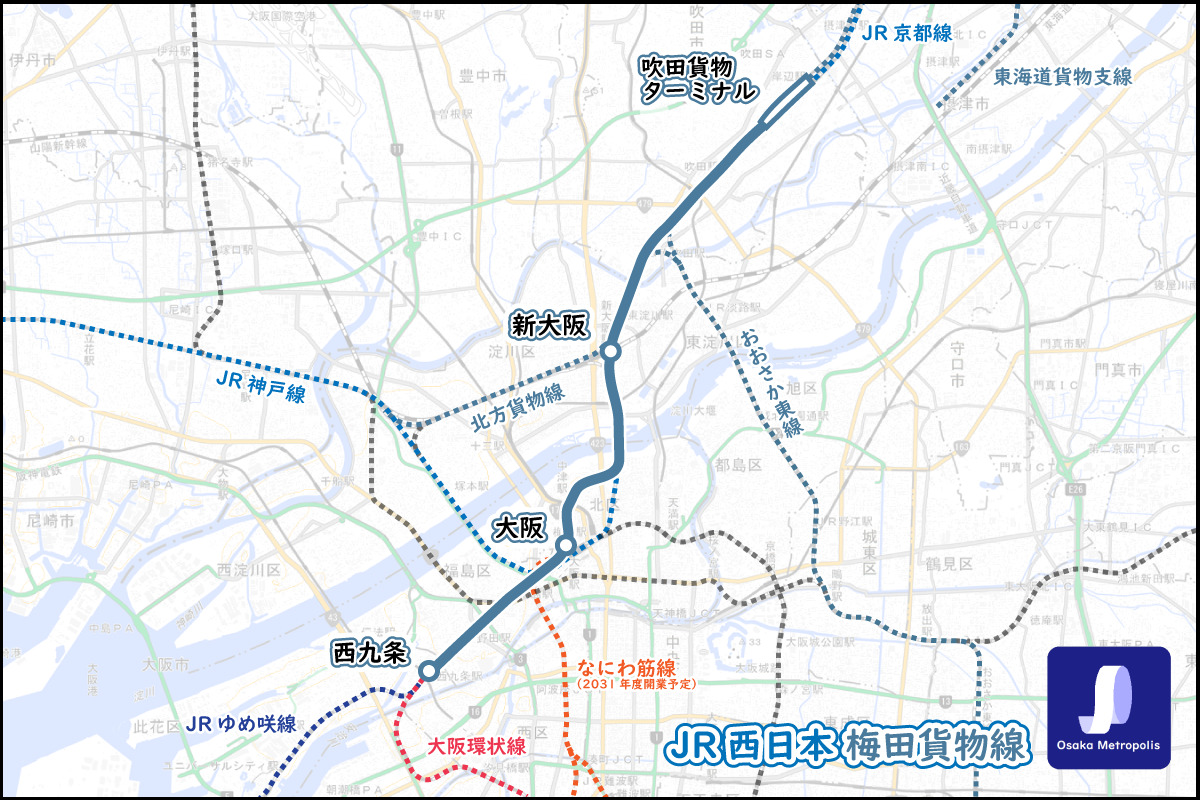

路線図

地理院地図を加工（画像クリックで拡大）

路線概要・配線略図

路線名	東海道本線支線（吹田貨物ターミナル～西九条）大阪環状線（福島～西九条）
愛称	梅田貨物線
路線距離	12.6キロ
駅数	５駅
起終点	起点：吹田貨物ターミナル駅（大阪府吹田市/摂津市）終点：西九条駅（大阪市此花区）
優等列車等	・はるか・くろしお・エキスポライナー（臨時快速）

（画像クリックで拡大）

配線図（各駅）

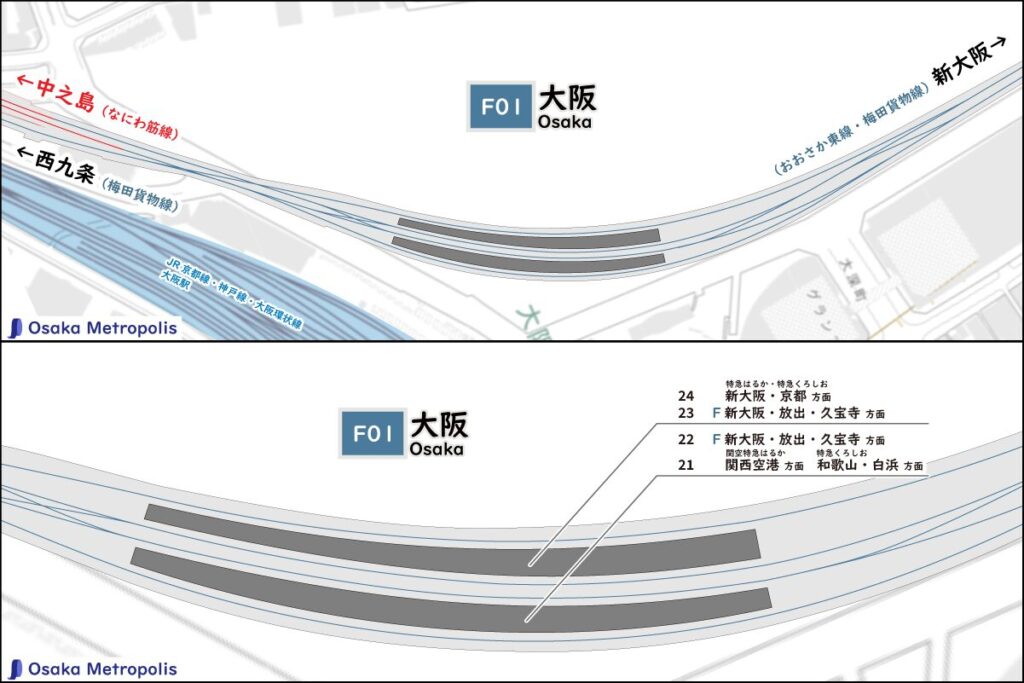

F01　大阪駅（うめきた地下ホーム）

地理院地図を加工

西九条方面

23番線より

24番線より

新大阪方面

一番手前にある、22番線への渡り線

新大阪方面車内より

同渡り線

22番線より

上り線(右)への渡り線と、24番線(左)と合流する渡り線

新大阪方面車内より

同渡り線

新大阪方面車内より

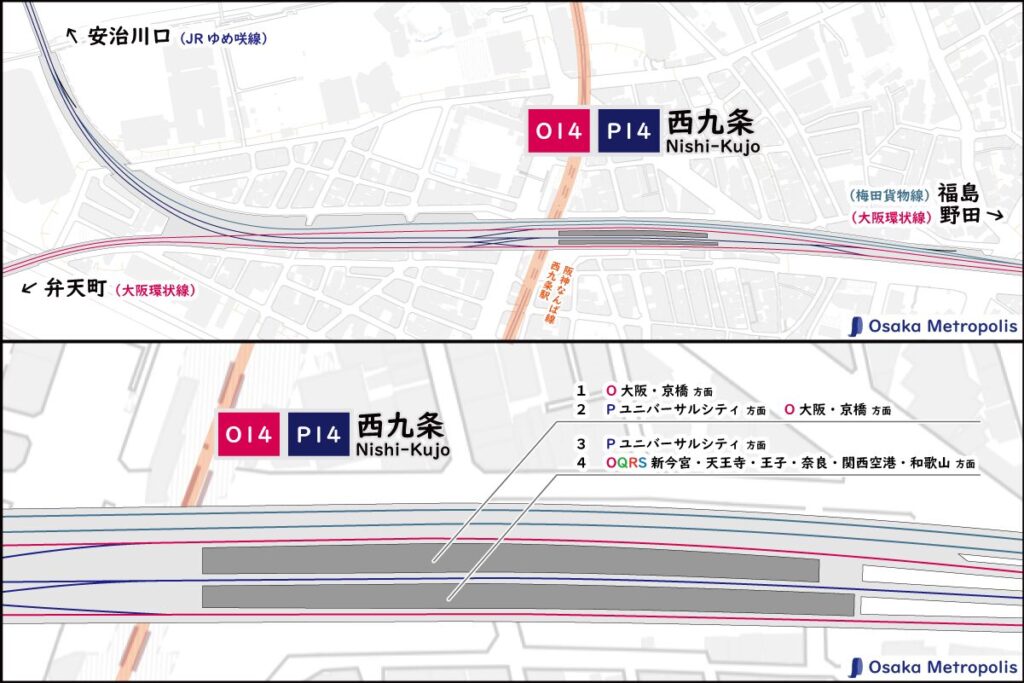

O14 P14 西九条

地理院地図を加工

弁天町・安治川口方面

２番線より

１番線(車内)より

野田・大阪方面

２番線より約80m前方(車内)より

２番線(車内)より

ＪＲ桜島線の路線図・配線略図などはこちらから

引用・参考文献

大阪市「事業概要説明資料・工事説明資料」，2019.11.19（2023.03.19閲覧）．
鴻池組「うめきたエリアで大規模地下函体構造物を構築」，2021.10.01（2023.03.19閲覧）．
