【路線図/配線略図】広島電鉄本線

Route map & Track map – Hiroshima Electric Railway Main Line

路線図
路線概要・配線略図
配線図・写真（本線）
今後の鉄道イベント情報（鉄道コムより）

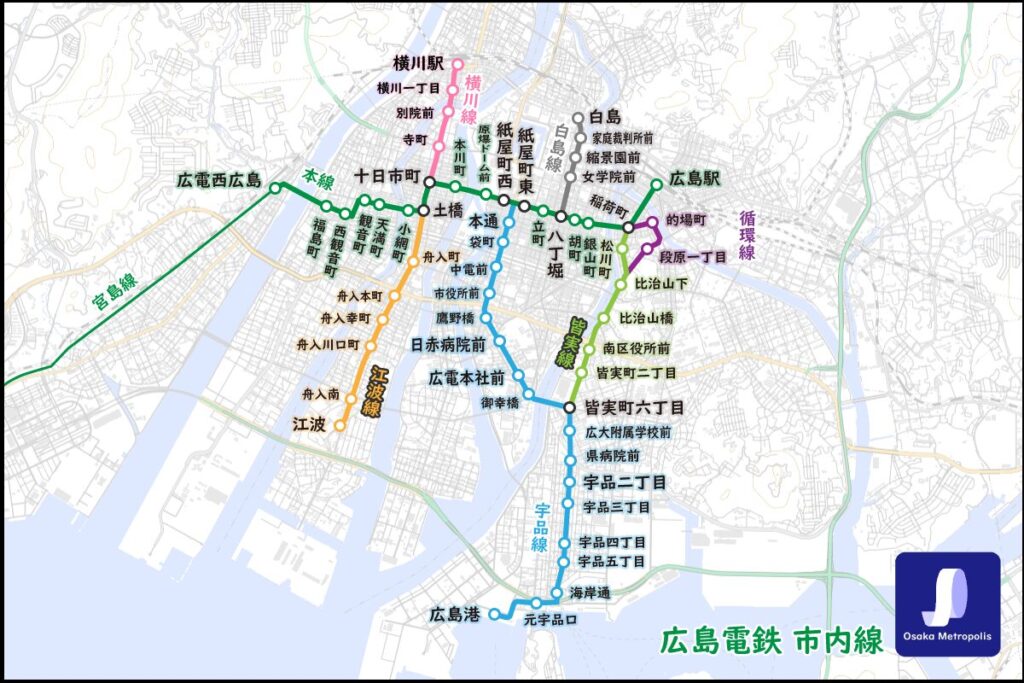

路線図

駅前大橋ルート開業前（～2025年8月）

駅前大橋ルート開業後（2025年8月～）

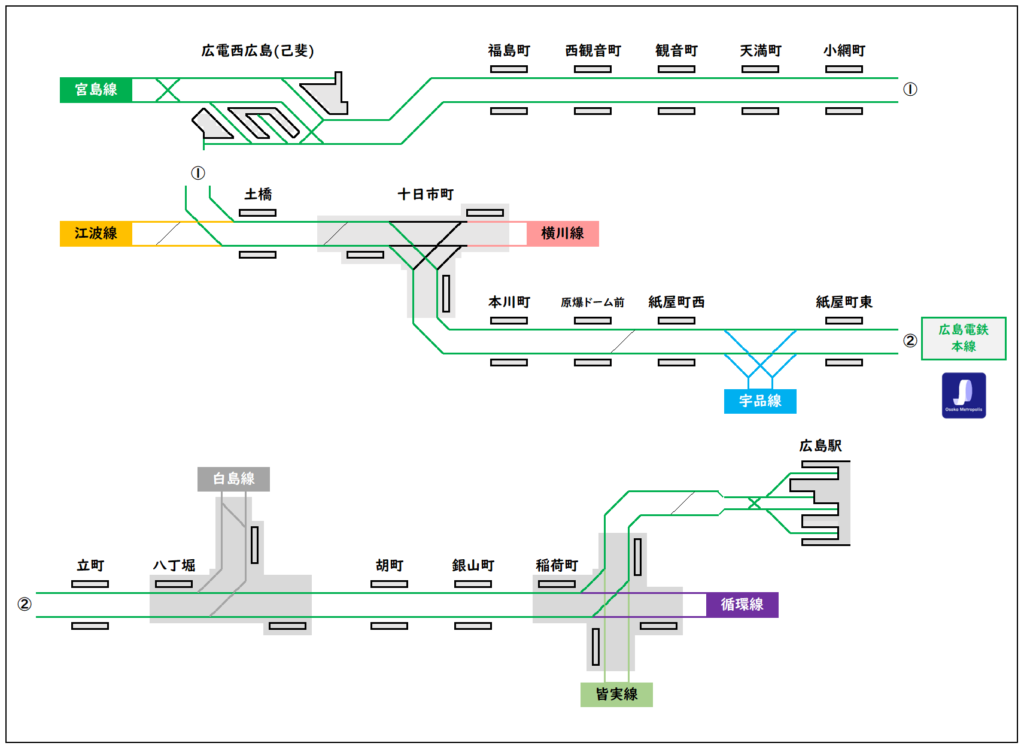

路線概要・配線略図

路線名	本線
運行系統	1,2,3,5,6,7,8,9号線
路線距離	5.4キロ
駅数	19駅
起終点	起点：広島駅停留場（広島市南区）終点：広電西広島(己斐)駅（広島市西区）

※紙屋町東・紙屋町西は1駅で数える。

本線

配線図・写真（本線）

M1 広島駅

駅前大橋ルート開業前（～2025年8月）

駅前大橋ルート開業後（2025年8月～）

M3/H3 的場町

駅前大橋ルート開業前（～2025年8月）

駅前大橋ルート開業後（2025年8月～）

分岐部

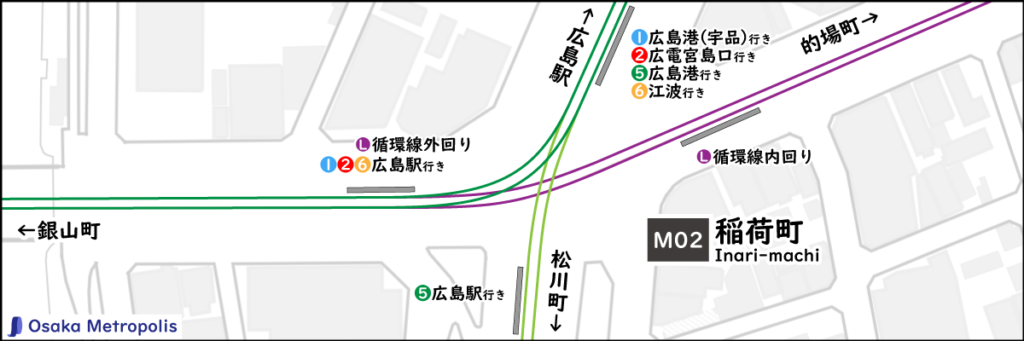

M4 稲荷町

駅前大橋ルート開業前（～2025年8月）

駅前大橋ルート開業後（2025年8月～）

分岐部

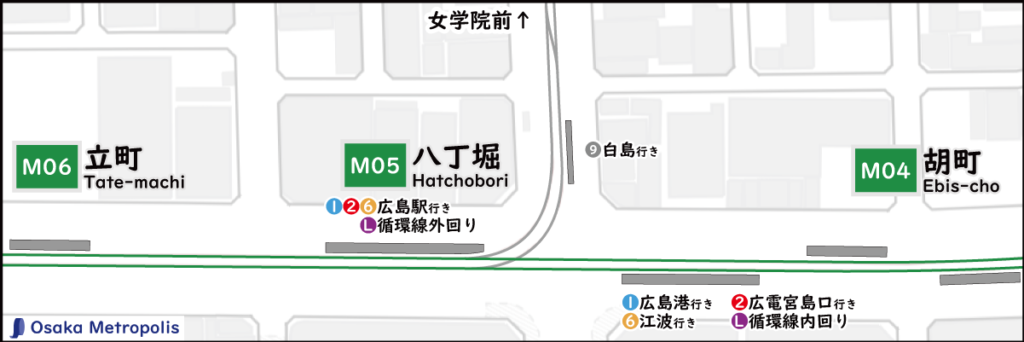

M7/W1 八丁堀

本線・白島線分岐部

片渡り線

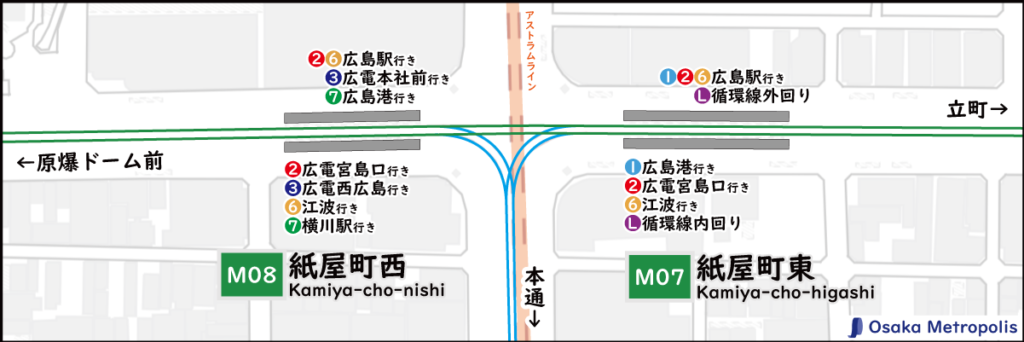

M9 紙屋町（紙屋町東・紙屋町西）

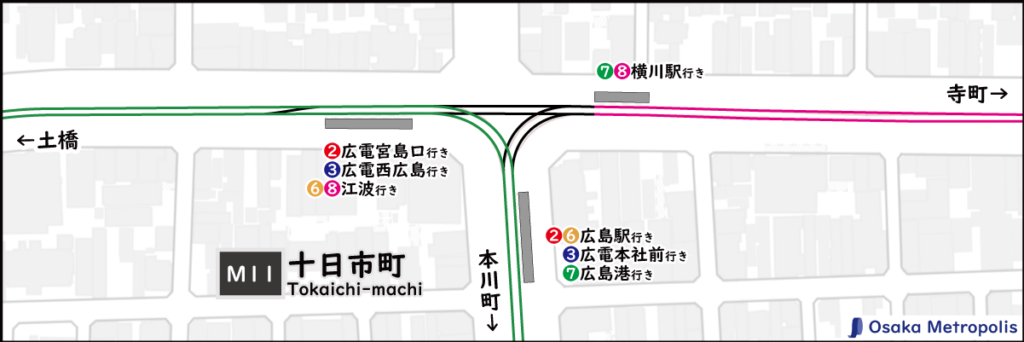

M12/Y1 十日市町

片渡り線

Ｔ字部

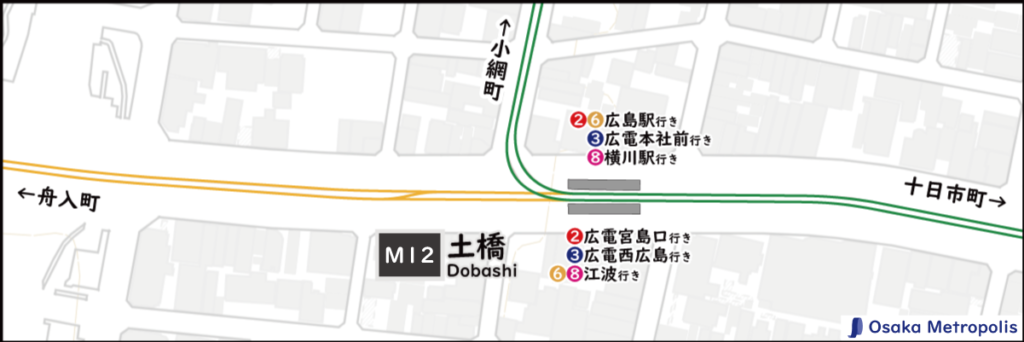

M13 土橋

片渡り線

本線・江波線分岐部

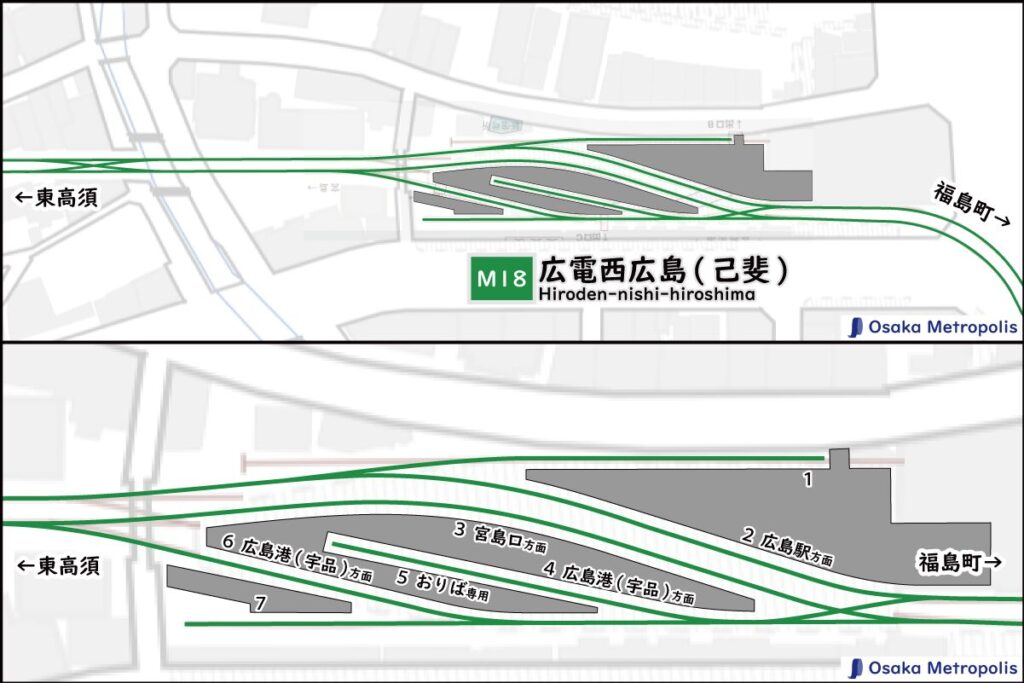

M19 広電西広島(己斐)

両渡り線
