【2026年最新版】岡山駅と東山を結ぶ東山線、清輝橋を結ぶ清輝橋線の路線図・配線図・配線写真を掲載。岡山駅乗り入れ延伸計画も掲載。各駅の位置関係や線路配置をわかりやすく解説します。

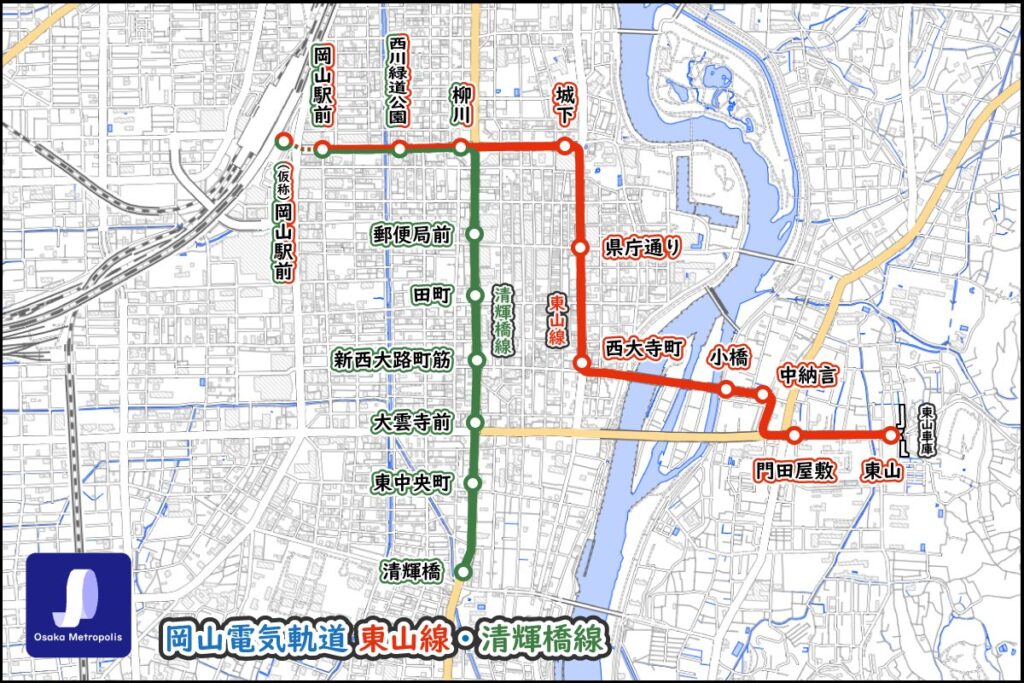

路線図
路線概要
以下は、延伸前（～2026年度末）の情報です。
| 路線名 | 東山本線 | 清輝橋線 |
| 路線愛称 | 東山線 | － |
| 事業者 | 岡山電気軌道(株) | |
| 路線距離 | 3.1キロ | 1.6キロ |
| 駅数 | 11駅 | ７駅 |
| 起終点 | 起点：岡山駅前停留場 （岡山市北区） 終点：東山・おかでんミュージアム駅停留場 （岡山市中区） | 起点：柳川停留場 （岡山市北区） 終点：清輝橋停留場 （岡山市北区） |
| 車両基地 | 東山車庫 | |

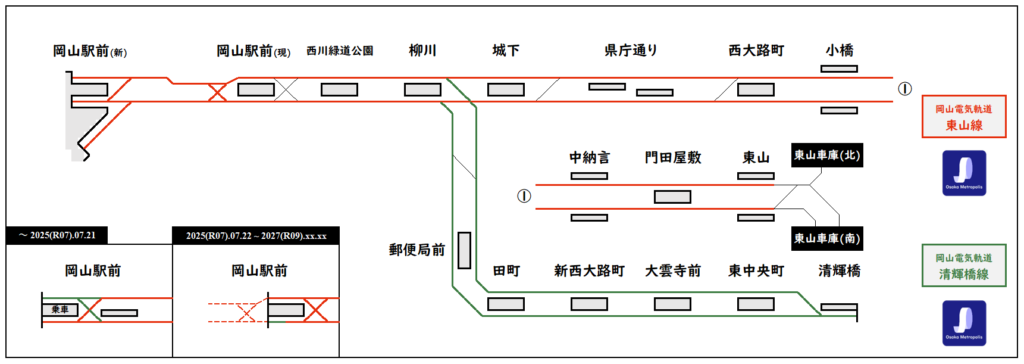

配線略図
配線図・写真

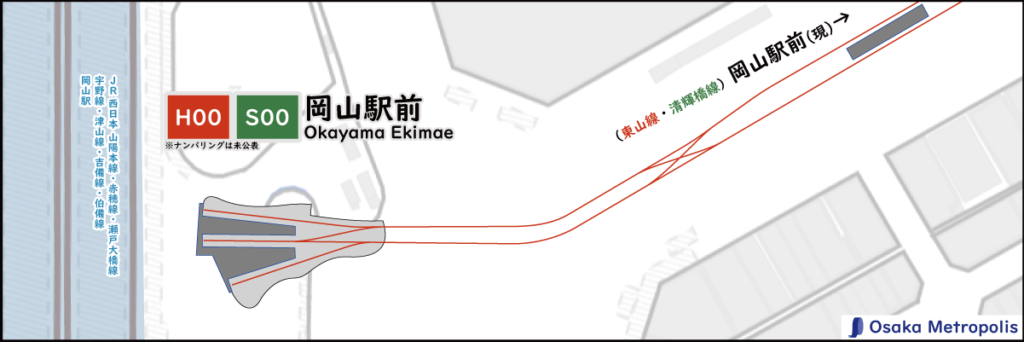

Hxx/Sxx (新)岡山駅前停留場
岡山駅前停留場は、東山線・清輝橋線が乗り入れる、２面３線のホームです。
(現)岡山駅前方面に両渡り線があります。
２番線はホーム前の渡り線で折り返すことができますが、１・３番線は駅前交差点を渡った先の両渡り線でしか転線できません。

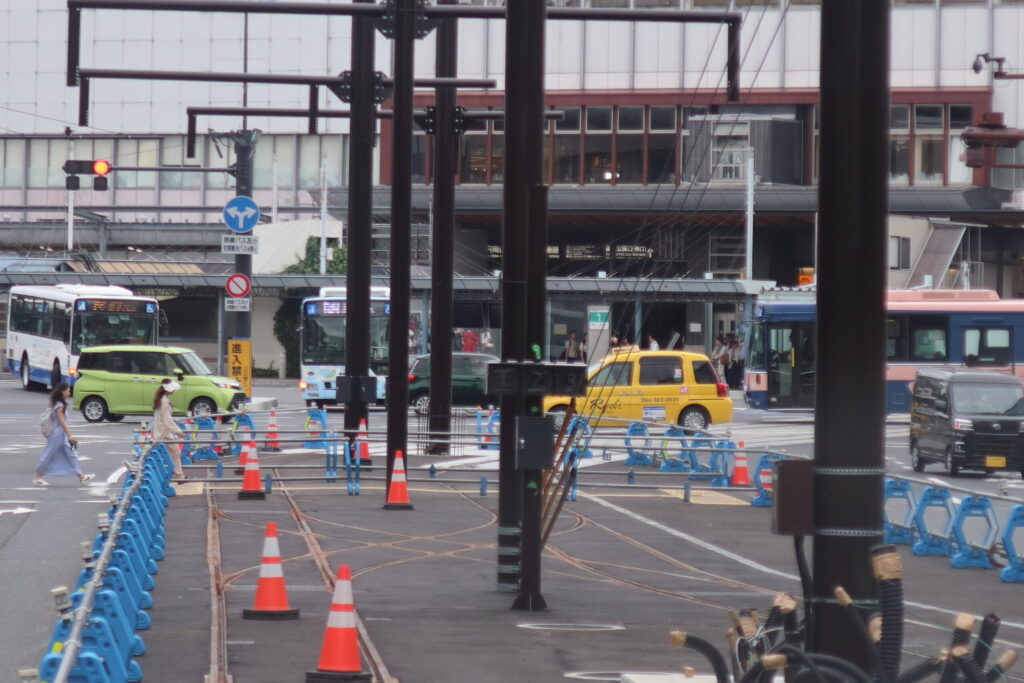

駅前 方面①

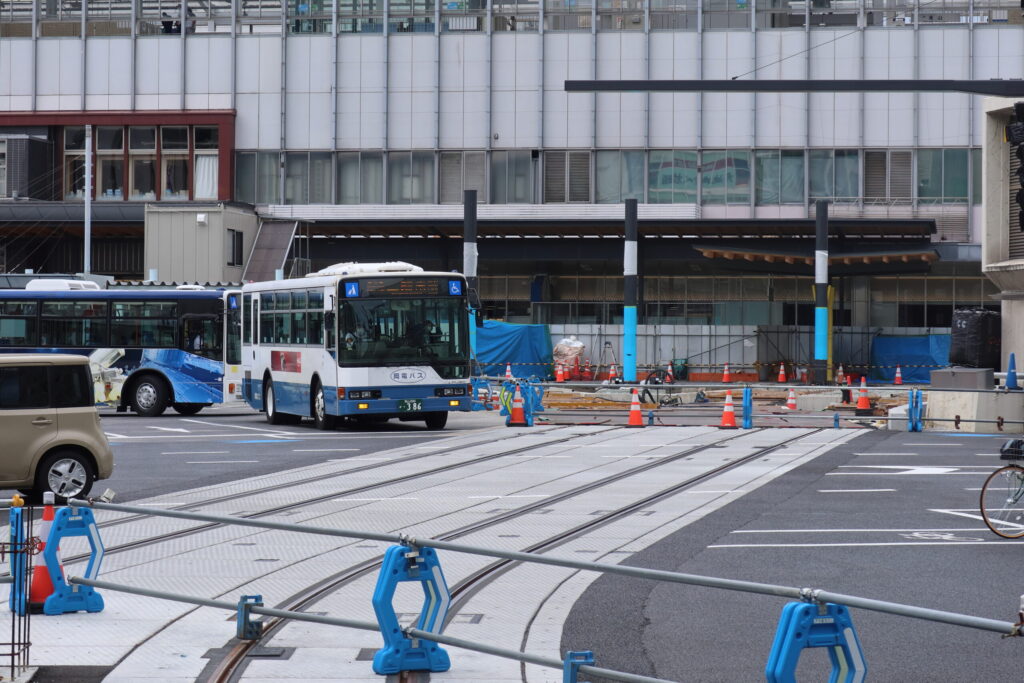

駅前 方面②
この停留場は2026年度末に開業予定です。

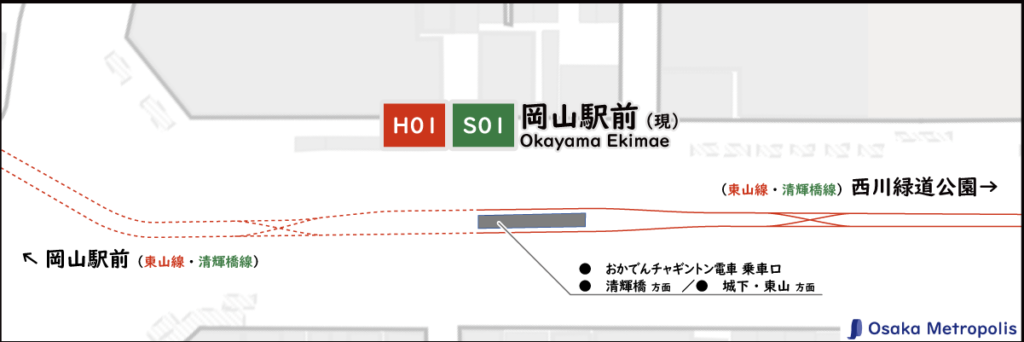

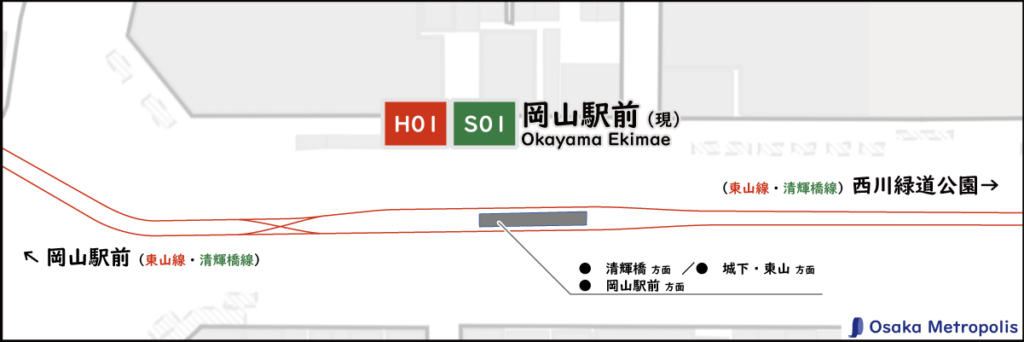

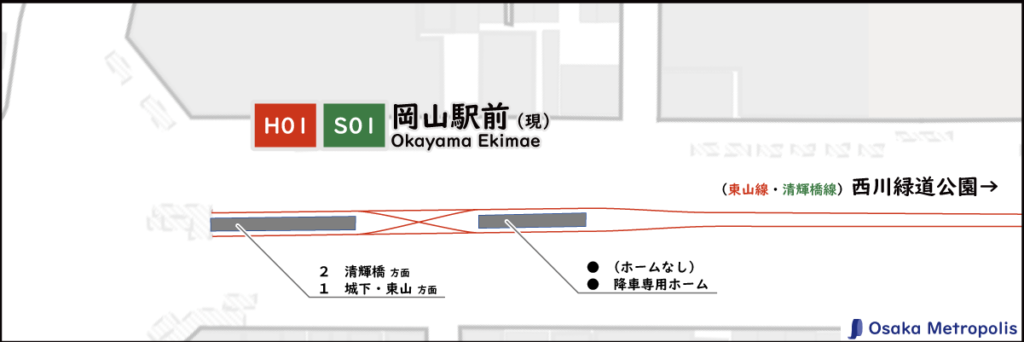

H01/S01 岡山駅前停留場
岡山駅前停留場は、東山線・清輝橋線が乗り入れる、１面２線のホームです。

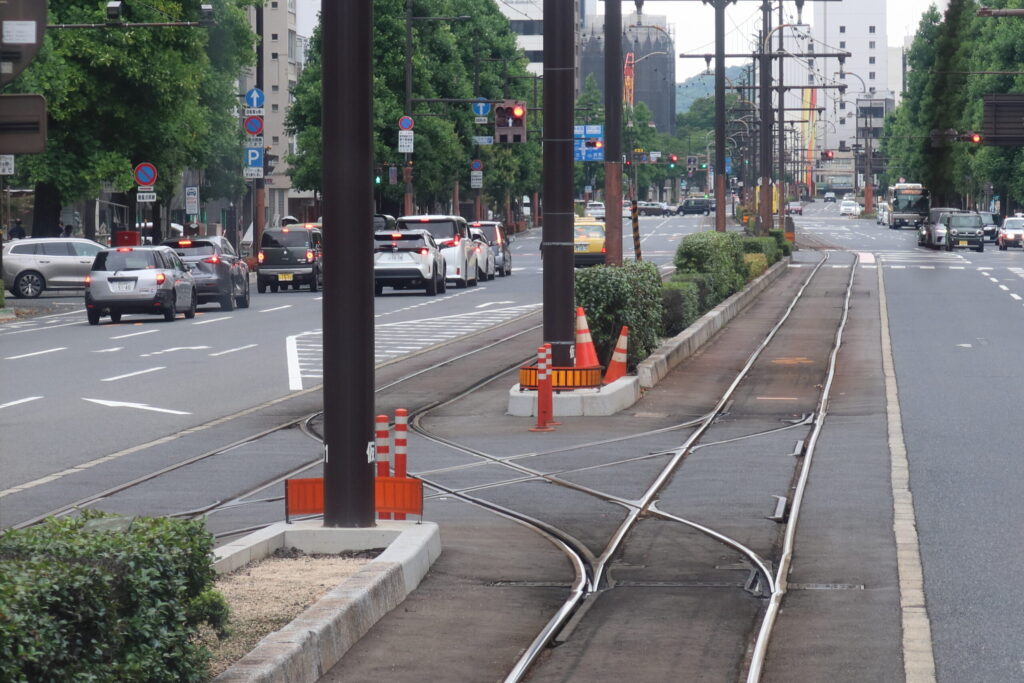

新岡山駅前停留場・西川緑道公園方面に両渡り線があります。

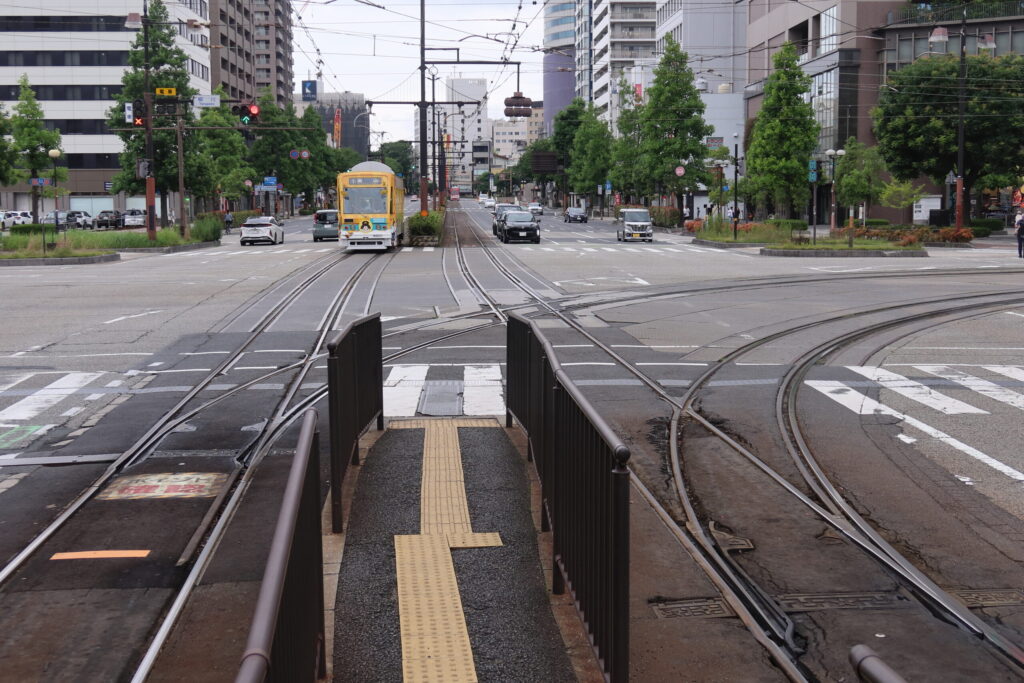

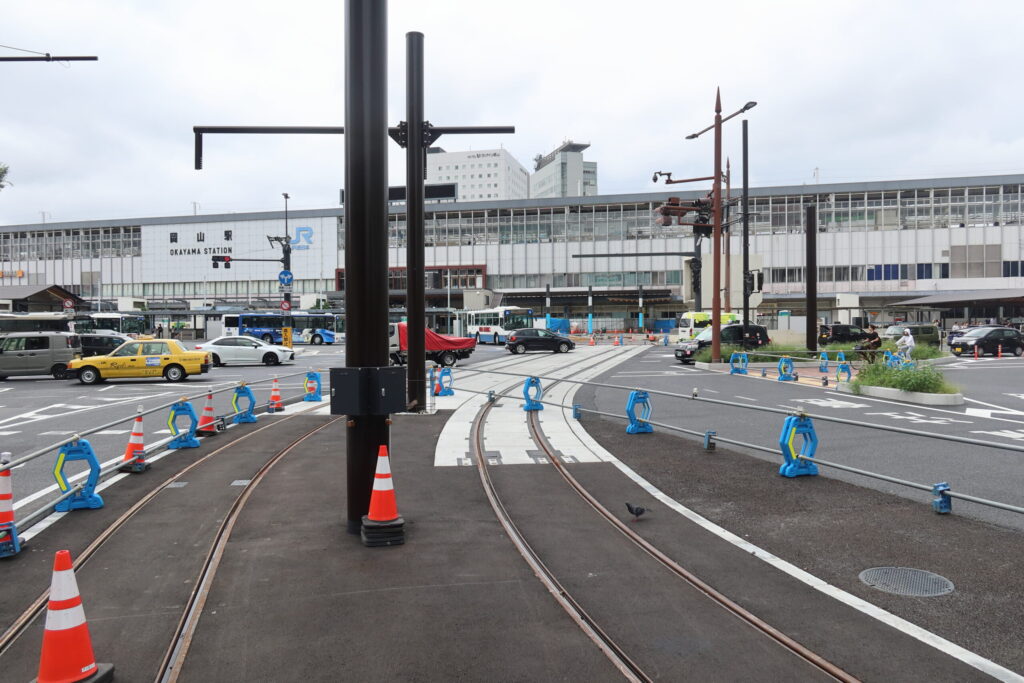

新岡山駅前 方面
西川緑道公園・柳川 方面
元々乗車ホーム・降車ホームが分離していました。延伸工事に伴って、に乗車ホームを廃止し、降車ホームを乗降用に使用しています。
旧降車ホームは、岡山駅前広場への延伸後も別の駅として存続予定です。

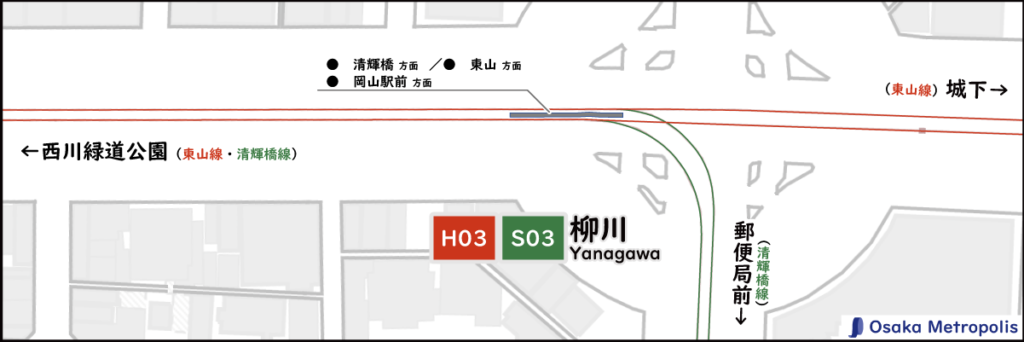

H03/S03 柳川停留場
柳川停留場は、東山線・清輝橋線が乗り入れる、１面２線のホームです。
ホームに２編成が縦列停車でき、東山線が前、清輝橋線が後に停車します。

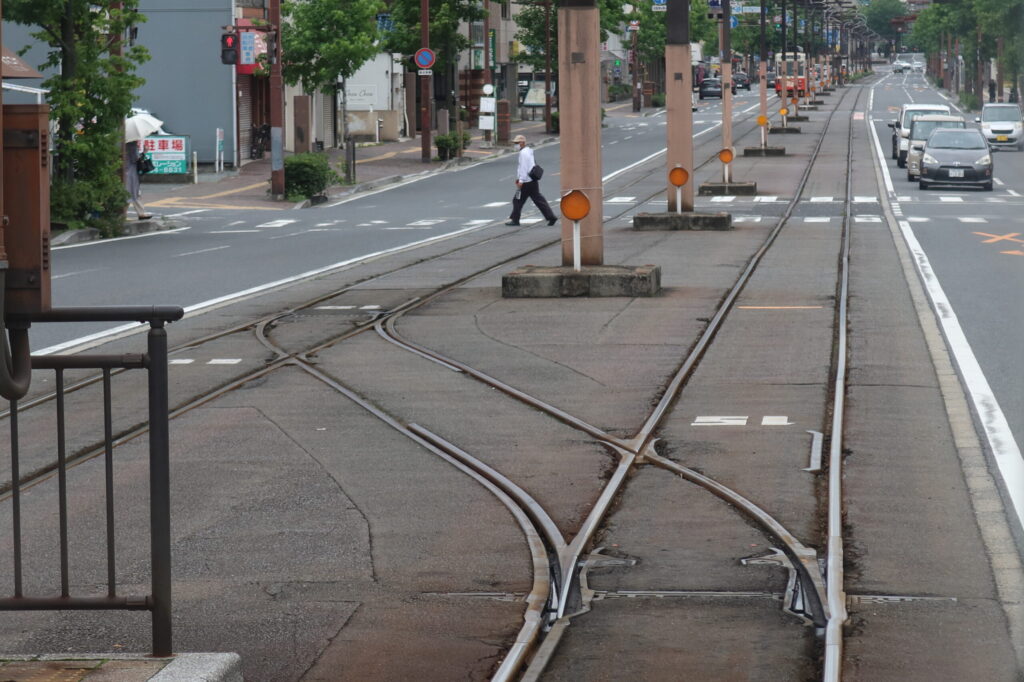

柳川交差点上で東山線と清輝橋線に分岐します。清輝橋線では交差点の先に渡り線もあります。
城下・東山/郵便局前・清輝橋 方面
H04 城下停留場
停留場は１面２線のホームです。
東山方面に片渡り線があります。
県庁通り・東山 方面
H06 西大寺町停留場
西大寺町停留場は１面２線のホームです。
県庁通り方面に片渡り線があります。
県庁通り・岡山駅前 方面

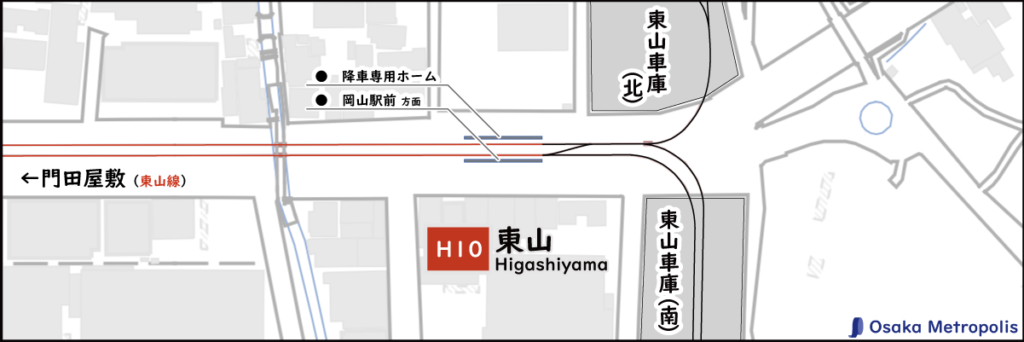

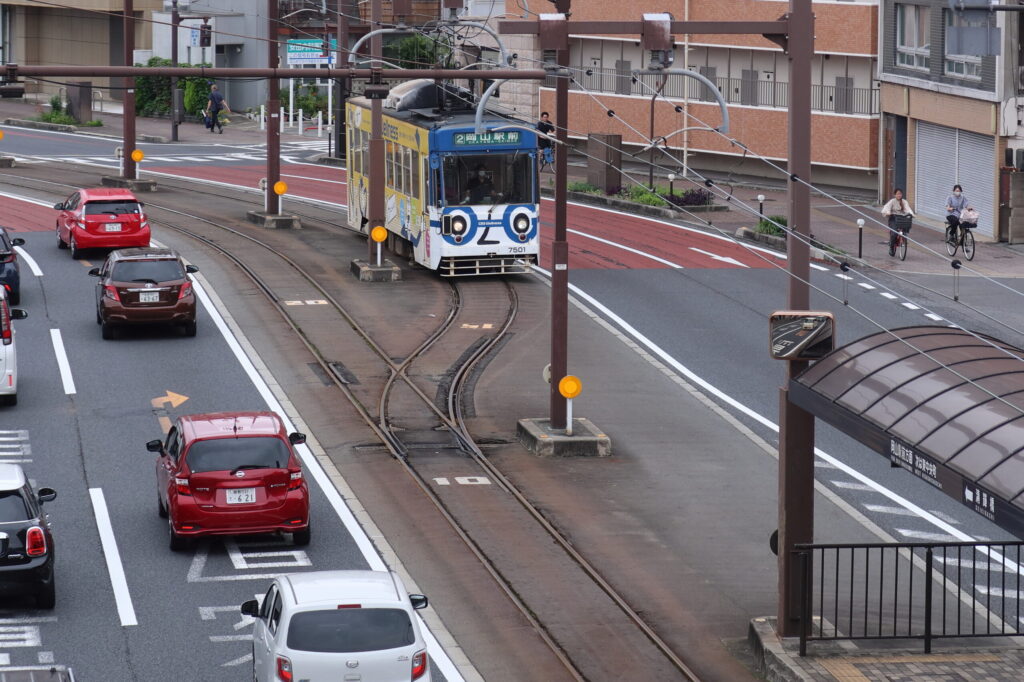

H10 東山停留場
東山停留場は２面２線のホームです。乗車ホームと降車ホームが分かれています。
終端方に片渡り線と、その先に２方向の分岐があり、それぞれが車両基地の入出庫線となっています。
降車ホームに停車した車両は、まず片渡り線と分岐の間へ移動します。その後折り返して渡り線を渡って、乗車ホームに入ります。

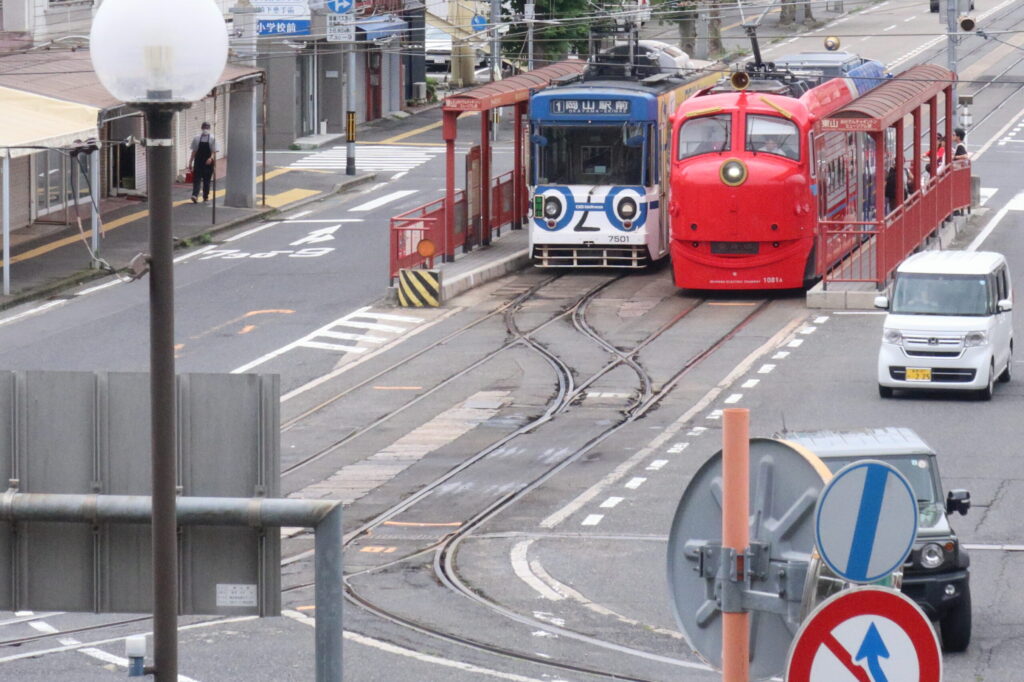

終端 方面①

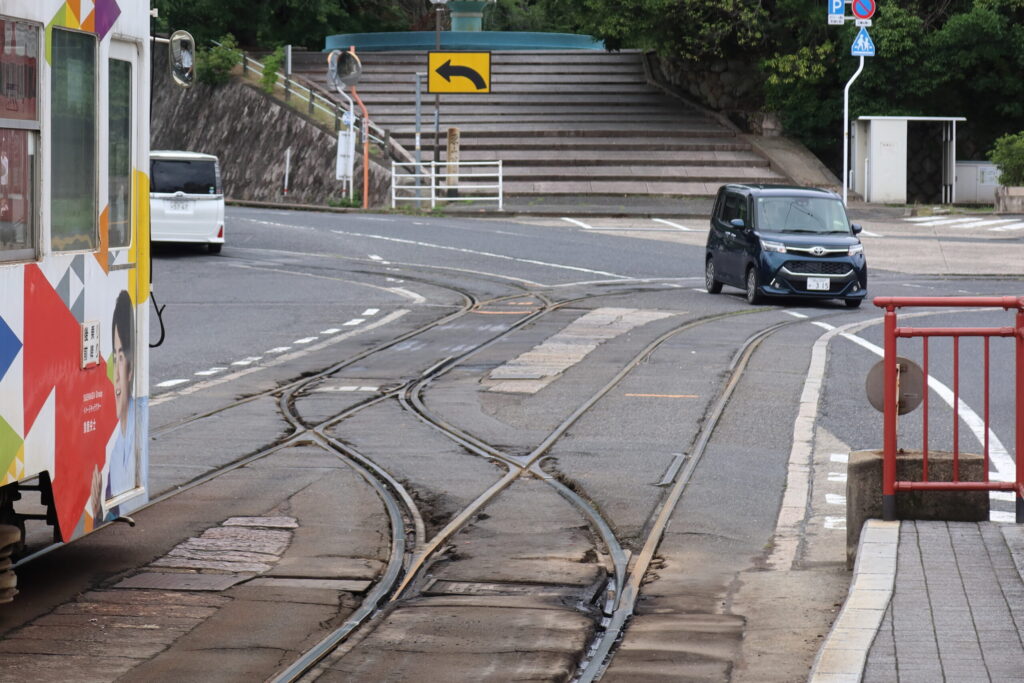

終端 方面②

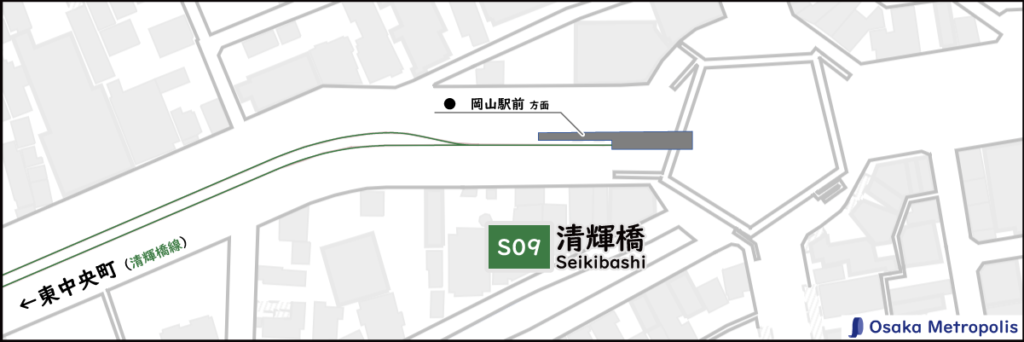

S09 清輝橋停留場
清輝橋停留場は１面１線のホームです。
東中央町方面に上下線の分岐があります。

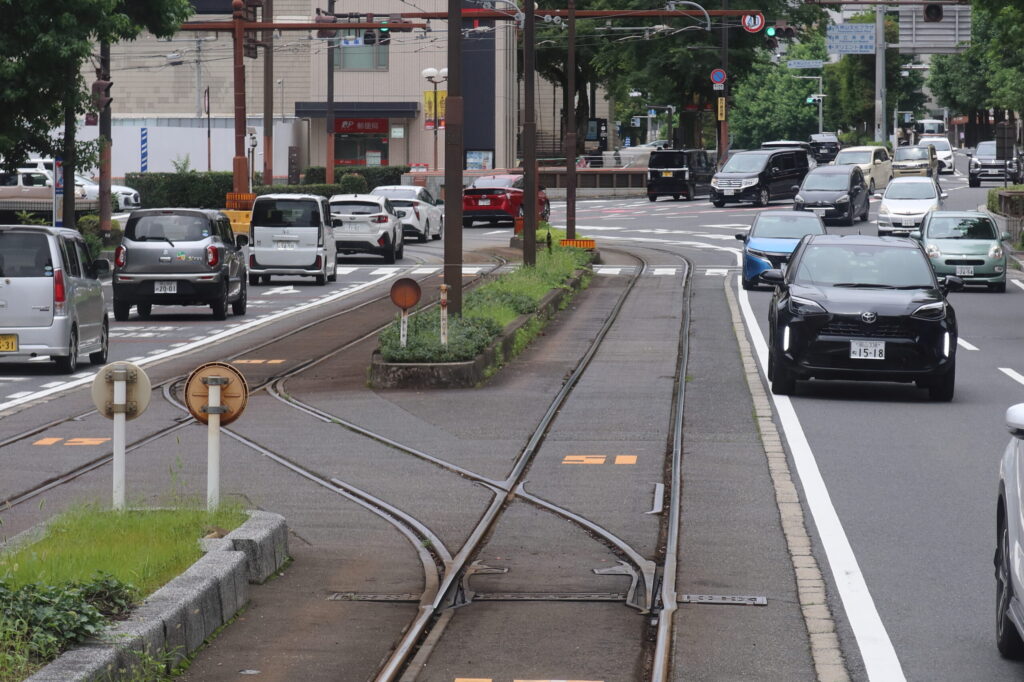

東中央町・岡山駅前 方面
引用・参考文献
国土交通省「岡山電気軌道株式会社申請の軌道事業の特許～路面電車が岡山駅前広場に乗り入れ、利用者利便性が向上します～」（2026/07/26閲覧）．
岡山市「岡山駅前広場への路面電車乗り入れ整備事業について」（2026/07/26閲覧）．
