【2026年最新版】横浜の都心と臨海エリアを結ぶ「みなとみらい線」の路線図と配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。

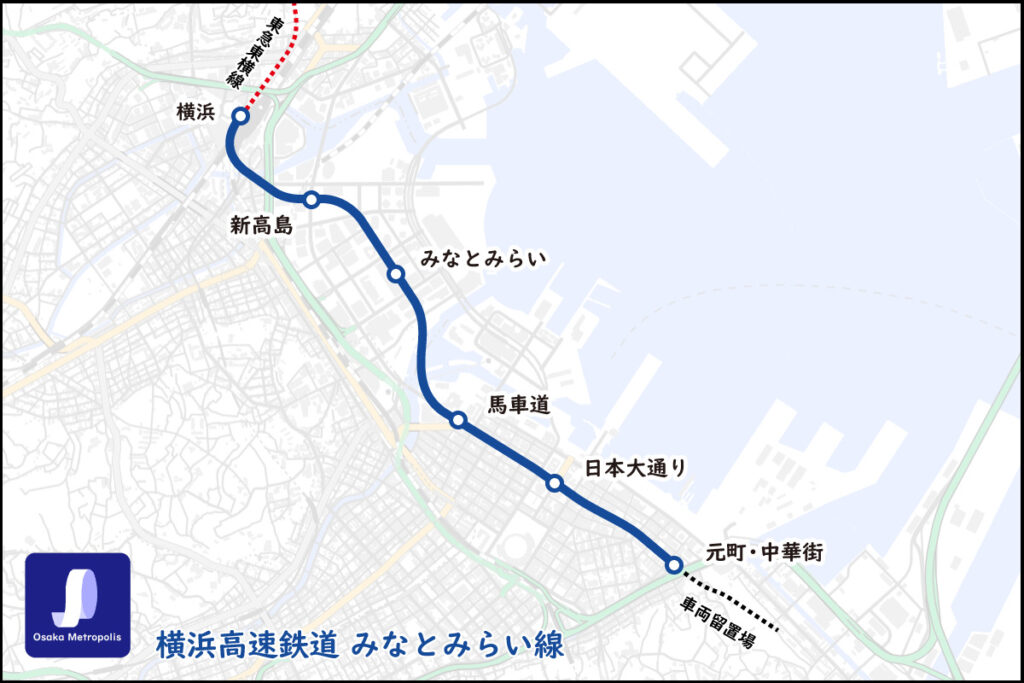

路線図
路線概要
| 路線名 | みなとみらい21線 |
| 愛称 | みなとみらい線 |
| 事業者 | 横浜高速鉄道(株) |
| 路線距離 | 4.1キロ |
| 駅数 | ６駅 |
| 起終点 | 起点：横浜駅（横浜市西区） 終点：元町・中華街駅（横浜市中区） |
| 車両基地 | 元住吉検車区（東急東横線・目黒線） |

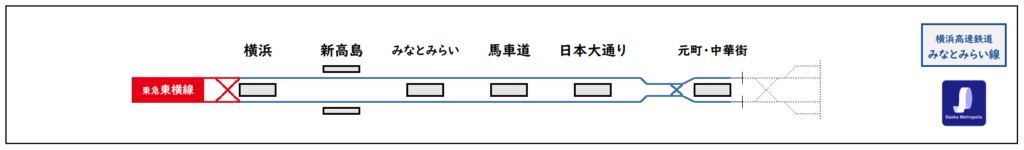

配線略図
配線図

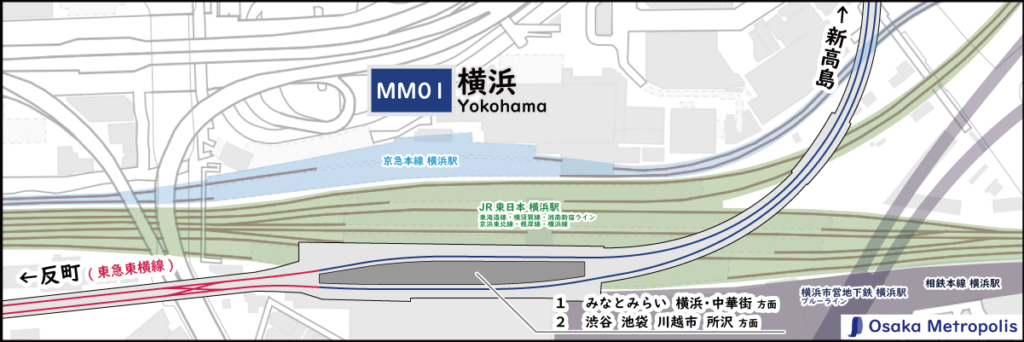

MM01 横浜
横浜駅は１面２線のホームです。

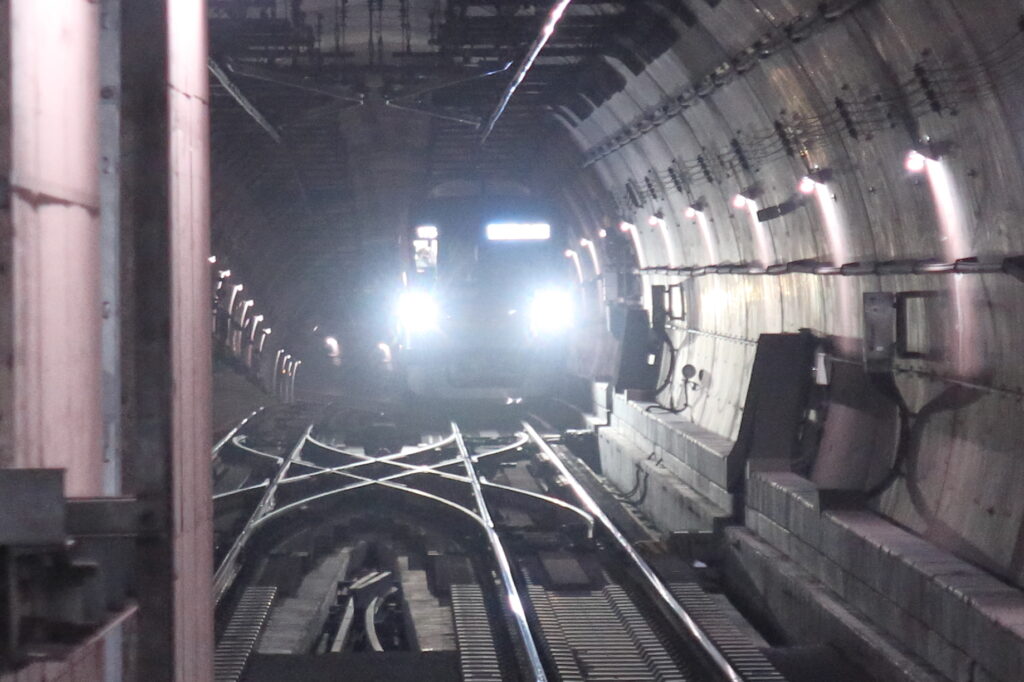

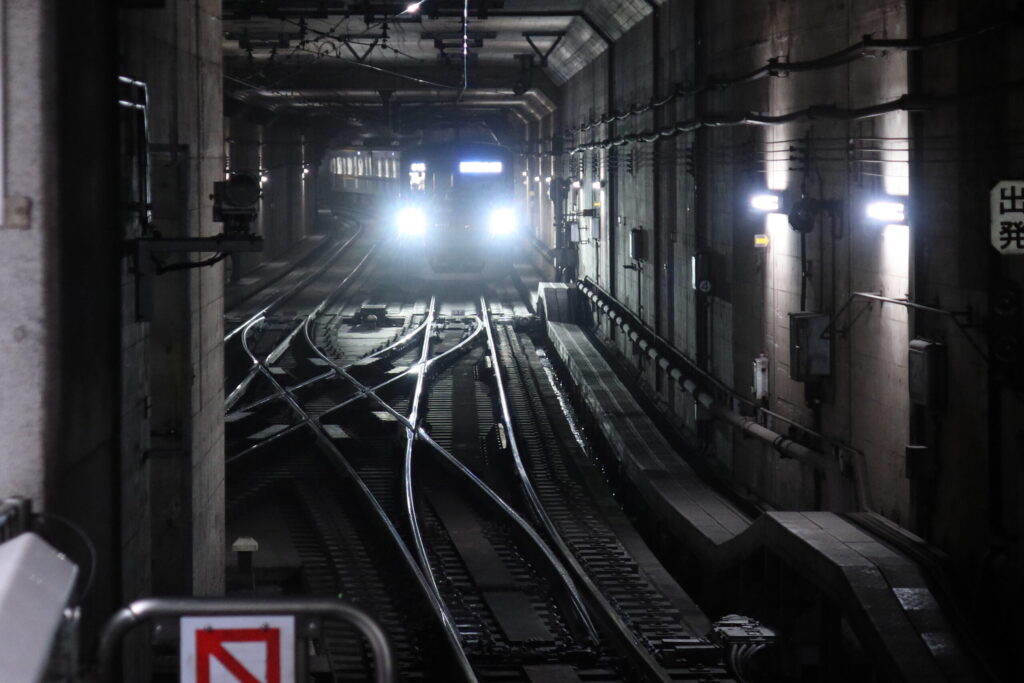

反町方面に両渡り線があります。
反町・渋谷 方面

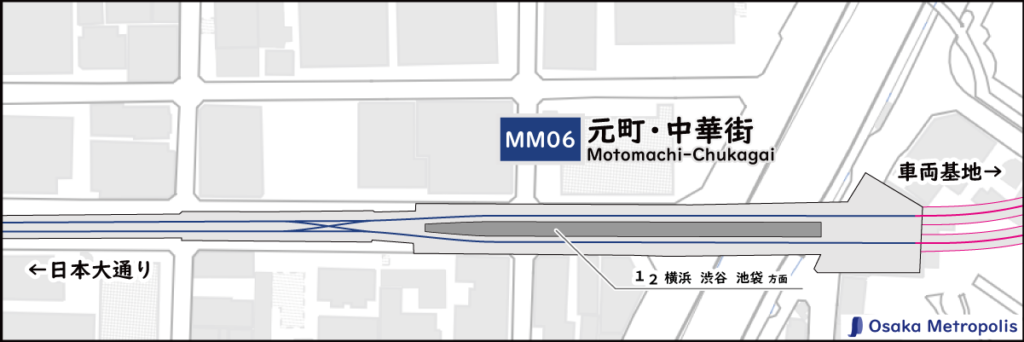

MM06 元町・中華街
元町・中華街駅は１面２線のホームです。

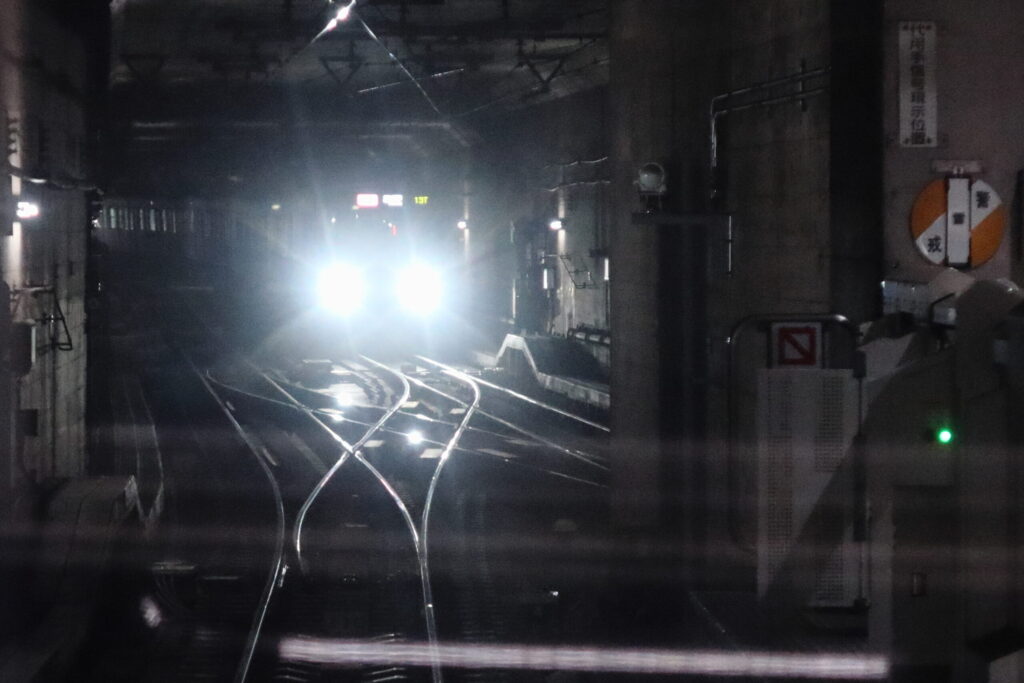

日本大通り方面に両渡り線があります。終端方では、車両留置場に新設に向けてトンネルの延伸工事がすすんでいます。
日本大通り・横浜 方面①
日本大通り・横浜 方面②

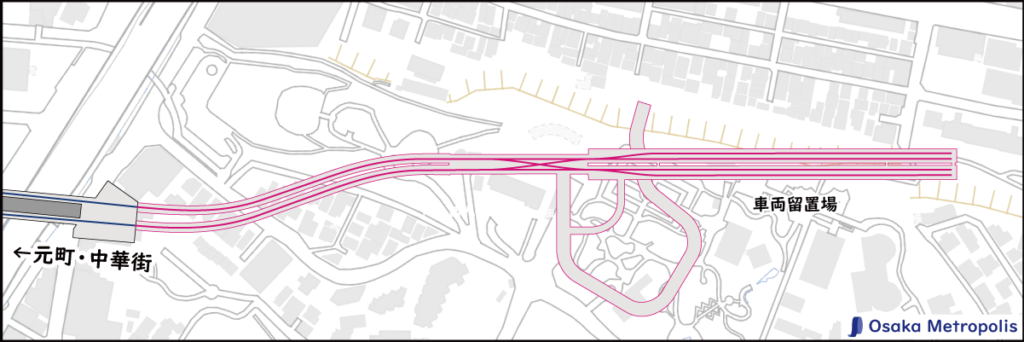

車両留置場
車両留置場は４線の留置線を備えています。
留置線はみなとみらい線車両の夜間留置、引上線としても使用されます。
この車両留置場は2030年度内に供用開始予定です。
引用・参考文献
須長功三「みなとみらい21線・東急東横線横浜地下駅等建設工事」，開発往来，1999，第43巻第4号（通算493号），pp.20-23．
横浜市「横浜市行政地図情報提供システム」（2026/09/21閲覧）．
横浜高速鉄道「みなとみらい線車両留置場整備事業」（2026/09/21閲覧）．
