【2026年最新版】コスモスクエアと住之江公園を結ぶ「ニュートラム」の路線図・配線図を掲載。各駅の位置関係や線路配置をわかりやすく解説します。

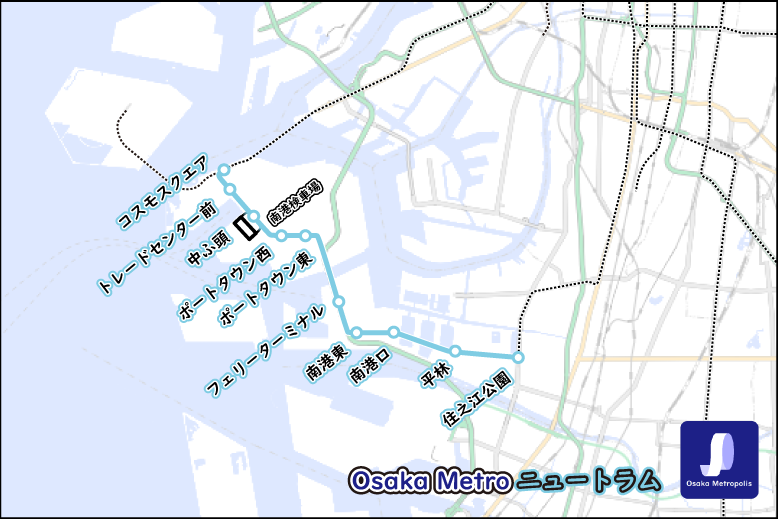

路線図
路線概要
| コスモスクエア ～トレードセンター前間 | トレードセンター前 ～住之江公園間 | |
|---|---|---|
| 路線名 | 南港ポートタウン線 | |
| 愛称 | ニュートラム | |
| 事業者 | (第2種)大阪市高速電気軌道(株) (第3種)(株)大阪港ﾄﾗﾝｽﾎﾟｰﾄｼｽﾃﾑ | 大阪市高速電気軌道(株) |
| 路線距離 | 0.6キロ | 7.3キロ |
| 駅数 | 10駅 | |
| 起点 | コスモスクエア駅 （大阪市住之江区） | トレードセンター前駅 （大阪市住之江区） |
| 終点 | トレードセンター前駅 （大阪市住之江区） | 住之江公園駅 （大阪市住之江区） |
| 車両基地 | 南港検車場 | |

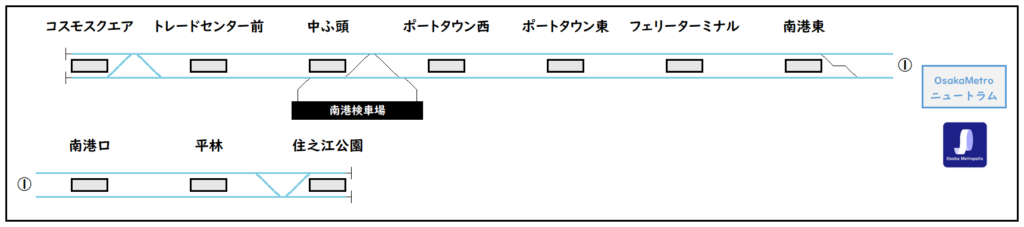

配線略図
配線図（各駅）・画像
P09 コスモスクエア駅
コスモスクエア駅は１面２線のホームです。
トレードセンター前方面に片渡り線が２線設置されています。
終端側①
終端側②
P11 中ふ頭駅
中ふ頭駅は１面２線のホームです。
トレードセンター前方面に南港検車場の入庫線があります。またポートタウン西方面に片渡り線が２線と南港検車場の出庫線が設置されています。
ポートタウン西・住之江公園 方面
トレードセンター前・コスモスクエア 方面
ニュートラムの開業からコスモスクエア延伸まで、中ふ頭駅が終着駅でした。当時は南港検車場への入庫線・出庫線ともにトレードセンター前方面に２線設置されていましたが、コスモスクエア延伸時に出庫線は撤去（構造物は現在も残っている）され、代わりにポートタウン西方面に新出庫線が設置されました。
P15 南港東駅
南港東駅は１面２線のホームです。
南港口方面に中線が設置されています。通常ダイヤでは使用されていません。
南港口・住之江公園 方面①
南港口・住之江公園 方面②
P18 住之江公園駅
住之江公園駅は１面２線のホームです。
平林方面に片渡り線が２線設置されています。
平林・コスモスクエア 方面
終端側
