【2026年最新版】なんば・鶴橋を経由し、野田阪神と南巽を結ぶ「大阪メトロ千日前線」の路線図・配線図を掲載。連絡線で繋がる「中央線」との接続関係、各駅の位置関係や線路配置をわかりやすく解説します。

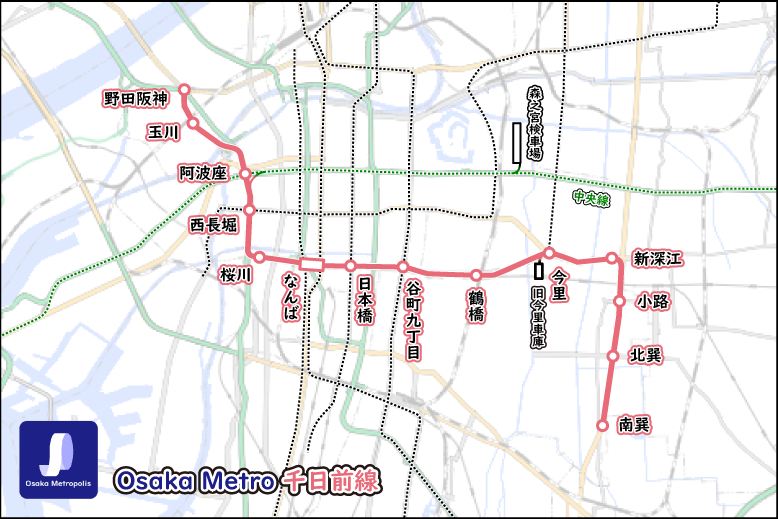

路線図

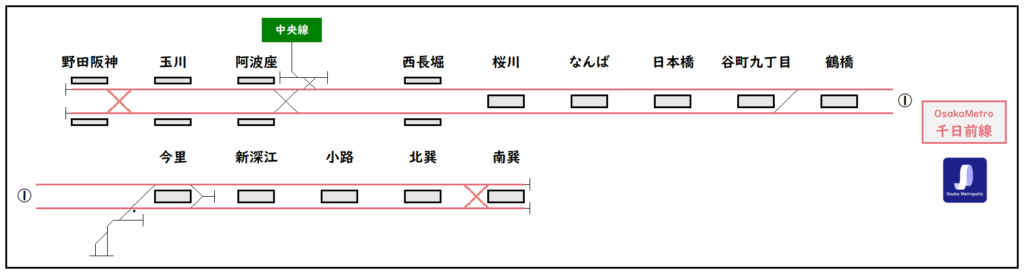

配線略図
配線図（各駅）
S11 野田阪神駅
野田阪神駅は２面２線のホームです。
うち１線は乗降用、もう１線は降車専用です。降車専用ホームは、野田阪神止まりでその後車庫へ回送される車両などに限って使用されています。
玉川方面に両渡り線が設置されています。
阪神本線(野田駅)、ＪＲ東西線(海老江駅)に連絡します。
玉川・南巽 方面
S13 阿波座駅
阿波座駅は２面２線のホームです。
西長堀方面に片渡り線、中央線との連絡線が設置されています。
千日前線の車両基地は、中央線に直結する森之宮検車場であるため、入出庫のために毎日何編成もの車両がこの連絡線を使用しています。
西長堀・南巽 方面
S14 西長堀駅
西長堀駅は２面２線のホームです。
長堀鶴見緑地線に連絡します。
S15 桜川駅
桜川駅は１面２線のホームです。
阪神なんば線、南海高野線(汐見橋駅)に連絡します。
S16 なんば駅
なんば駅は１面２線のホームです。
御堂筋線・四つ橋線、ＪＲ関西本線(ＪＲ難波駅)、近鉄難波線・阪神なんば線(大阪難波駅)、南海本線・高野線(なんば駅)に連絡しています。
S17 日本橋駅
日本橋駅は１面２線のホームです。
堺筋線、近鉄難波線に連絡しています。
S18 谷町九丁目駅
谷町九丁目駅は１面２線のホームです。
鶴橋方面に片渡り線が設置されています。
谷町線、近鉄難波線・奈良線・大阪線(大阪上本町駅)に連絡しています。
鶴橋・南巽 方面
S19 鶴橋駅
鶴橋駅は１面２線のホームです。
ＪＲ大阪環状線、近鉄奈良線・大阪線に連絡しています。
S20 今里駅
今里駅は１面２線のホームです。
鶴橋方面・新深江方面にそれぞれ引上線が設置されています。通常ダイヤでは使用されていません。
鶴橋方面の引上線（留置線）は、2011年までは今里車庫として列車検査が行われていました。
S24 南巽駅
南巽駅は１面２線のホームです。
北巽方面に両渡り線が設置されています。
北巽・野田阪神 方面
駅端部
